固定接地端子，穿墙接地端子

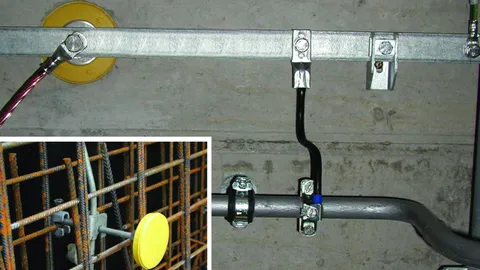

固定接地端子，安装于混凝土中，与接地系统连接，用于保护性等电位连接或功能性等电位连接。

固定接地端子

安装于混凝土中，作为与引下线的无腐蚀连接，如：连接建筑物的钢筋或接地系统，用于保护性等电位连接或功能性等电位连接。
对于双线螺纹M10和M12，应注意以下螺栓的最小长度
M10：35 mm（螺纹长度40 mm）
M12：15 mm（螺纹长度20 mm）

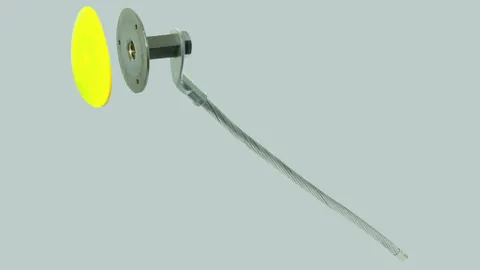

固定接地端子 M16

带M16螺纹接口，用于高电流负载（50 Hz），电力设备标称交流电压高于1 kV（变压器接地）时，用于环形等电位连接与接地系统的连接。

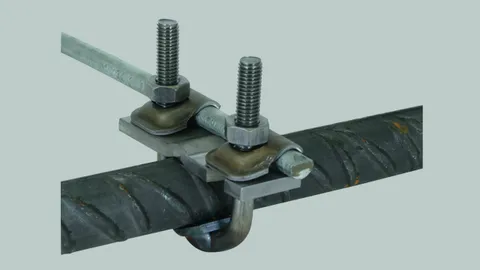

连接夹具，用于连接固定接地端子和钢筋

用于连接钢筋，带夹件。
用于将圆导体或固定接地端子同时固定在建筑构件中。

连接方式：
(II) = 平行
(+) = 十字

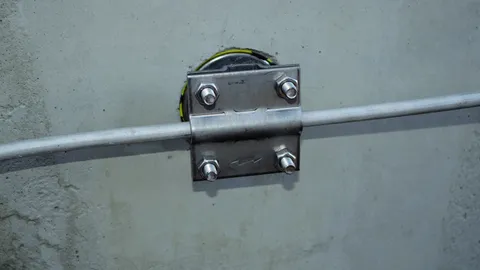

连接夹具，带螺柱

用于圆导体和扁平导体与固定接地端子的连接，如：M10 / M12螺纹接口（货号：478 011，478 200）和M16螺纹接口（货号：478 027）的固定接地端子。
带M10螺纹的夹具也适用于安装在固定接地端子（无端子轴）的后面，如：连接扁平导体。

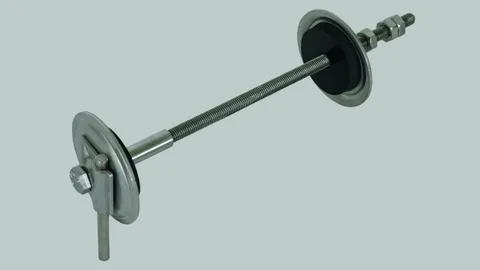

穿墙接地端子

配有由不锈钢 (V4A) 制成的 MV 夹具，适用于 8-10 mm 的圆导体。
用于墙内接地/等电位连接导线的水压密封馈通；配有 M10 不锈钢螺纹杆。
可通过钻孔（直径 14 mm），或在必要时通过模板的成品支撑件进行后续改装。
水压测试可达 1 bar，相当于安装在 10 m 深的积水中。
