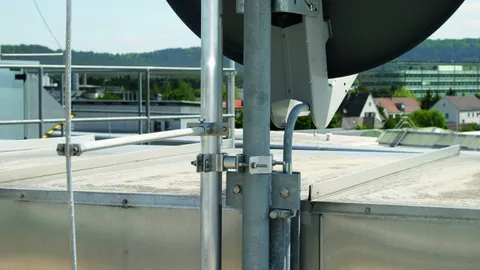

DEHNcon-H

Isoleret indfangersystem til antenneanlæg (paraboler og antenner), hele bygninger eller bygningsdele.

DEHNcon-H

Isoleret indfangersystem til sende-/modtageanlæg (parabol, antenne) eller dele af bygninger.
Optisk tilpasset udførelse vha. indvendig føring af HVI-leder light i støtterør, reduceret mål af støtterør (Al-rør 40 x 5 mm / GFK-rør 30 x 3 mm) med lav vægt af samlet enhed, også til montage på eksisterende antennerør.
Indvendig endeafslutning med et fleksibelt rustfrit stålbånd er strukket ud ved bunden af støtterøret til potentialudligningen.

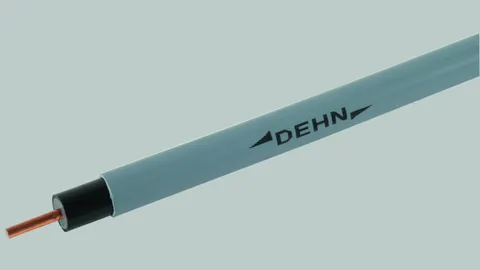

HVI-leder light

HVI-leder light overholder separationsafstanden på fladt tag. Vha. højspændingsfast isolering af HVI-leder light undgås ukontrollerede overslag, f.eks. gennem taginddækningen til underliggende metalliske eller elektriske dele.

Til brug ved tilsvarende separationsafstand s ≤ 45 cm (luft), eller s ≤ 90 cm (solidt byggemateriale).

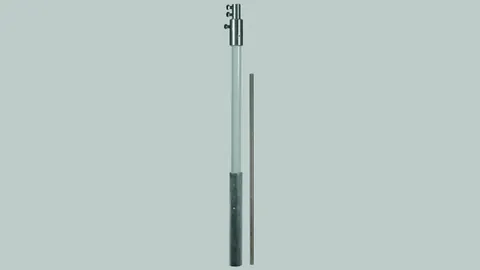

DEHNcon-H-støtterør til HVI-leder light

Støtterør til HVI-leder light til samling på stedet, indfangerspids af rustfrit stål, Ø10 mm.

Tilslutningselementer til DEHNcon-H, HVI-leder light

Tilbehør for DEHNcon-H

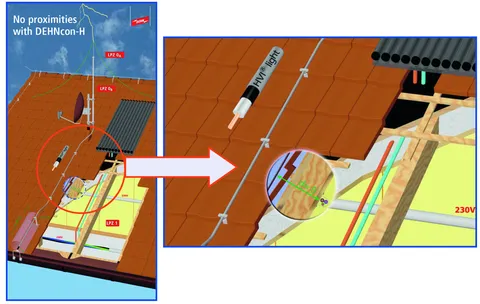

Indfangermast til trækning af HVI-leder light under tag

Til montering på tagspærsholder.Optisk tilpasset indvendigt ført HVI light-leder i støtterøret. HVI light-lederen føres gennem tagspærsholderens standrør og monteres omkring bærejernene/tagspærrene.Fordele:
  • Trækkesunder tag – kan ikke ses
  • Montering med kun ét synligt rør
  • Ingen mekanisk belastning f.eks. på grund af snefald

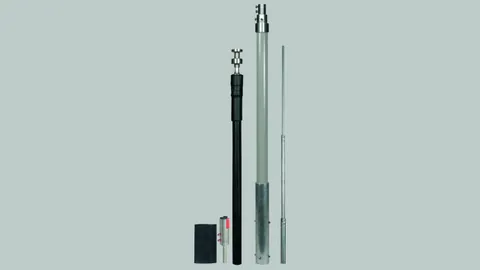

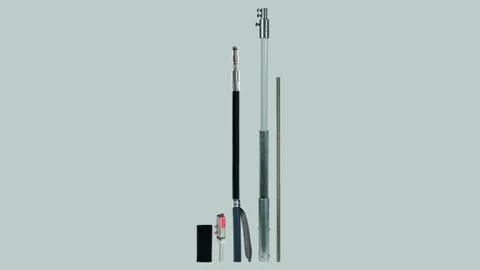

DEHNcon-H støtterør til HVI-leder light, trækning under tag

Støtterør til HVI-leder light til samling på stedet, indfangerspids af rustfrit stål, Ø10 mm.

HVI-leder light

System til opretholdelse af separationsafstanden, eksempelvis på fladt tag. Den højspændingsresistente isolation af HVI-leder light forhindrer ukontrollerede overslag, eksempelvis gennem tagdækningen til metal- eller el-dele nedenunder.

Anvendelig op til en tilsvarende separationsafstand på s ≤ 45 cm (i luft) eller s ≤ 90 cm (solidt materiale).

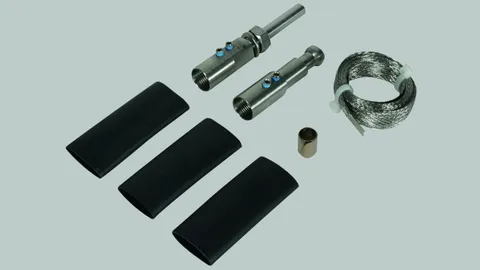

Tilslutningselement til DEHNcon-H, HVI-leder light

Tilslutningssæt til samling af HVI-leder light i begge ender til implementering af tilpasningsafstanden af lederen i støtterøret (hovestykke) og tilslutningselement til forbindelse af andre dele af lynbeskyttelses- eller jordingsanlægget (inklusiv PA-tilslutningskabel, kontaktrullefjeder og tre krympeslanger).

Indfangermast til trækning af HVI-leder under tag

Til montage med tagspærsholder.Optisk tilpasset installation af HVI-leder i støtterør. HVI-leder føres gennem standrøret på tagspærsholderen og trækkes under taget, på loft osv.Fordele:
  • Trækkes under tag - ikke synligt
  • Kun støtterøret kan ses
  • Ingen mekanisk belastning ved eksempelvis snefald

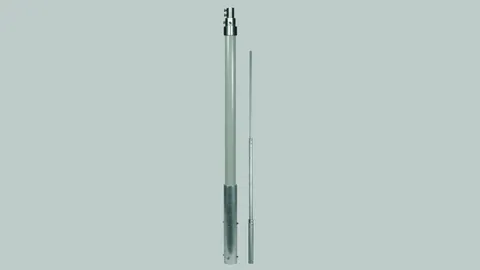

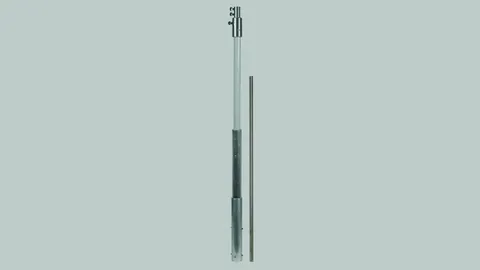

Støtterør til HVI-leder, trækning under tag

Støtterør til HVI-leder til samling på stedet, indfangerstang af Al, Ø22 / 16 / 10 mm.

Anvendelse med tagspærs- (varenr. 105 240) eller metaltagsholder (varenr. 105 241).

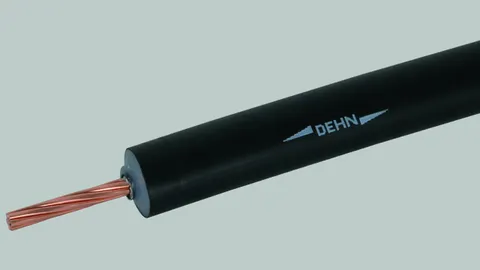

HVI-leder / HVI-langleder

Højspændingsresistent og isoleret nedleder til opretholdelse af separationsafstanden til elektrisk ledende dele efter IEC/EN 62305-3.

Til brug ved en tilsvarende separationsafstand på s ≤ 75 cm (i luft), s ≤ 150 cm (solidt materiale).

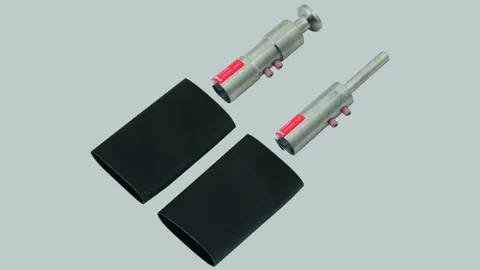

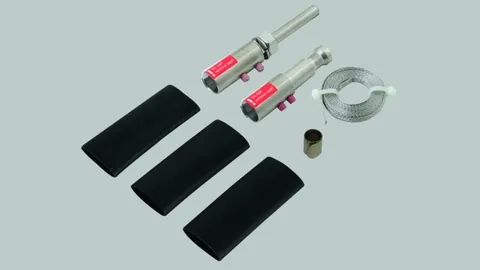

Tilslutningselement til DEHNcon-H, HVI-leder

Tilslutningselementer til samling af HVI-langleder i begge ender til implementering af endeafslutningen af lederen i støtterøret (hovestykke) og tilslutningselement til forbindelse af andre dele af lynbeskyttelses- eller jordingsanlægget (inklusiv to krympeslanger).

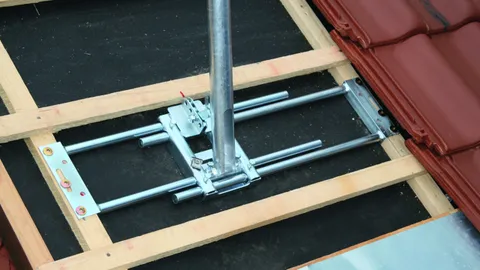

Tagspærsholder

Til befæstigelse i siden af
  • HVI light plus-leder i støtterør (Ø40 mm)
  • HVI-leder i støtterør (Ø50 mm)
  • samt fastgørelse af støtterør og til føring af HVI-leder eller HVI light plus-leder under tag.
Bemærk: Omstændighederne for montering bør afklares med den pågældende bygherre. På www.dehn.de findes yderligere oplysninger om vindstyrker

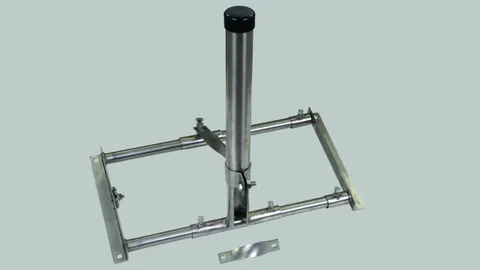

Metaltagholder

Metaltagsholder NIRO til HVI-indfangersystemer eller indfangerstænger:

Holder egnet til lodret montering af indfangersystemer på metaltage op til en maks. taghældning på 53°.

Til fastgørelse af indfangerstænger D40/D50 samt til montering af HVI light plus- og HVI-støtterør med indlagt leder.

Bemærk: Omstændighederne for montering bør afklares med den pågældende bygherre. På www.dehn.de findes yderligere oplysninger om vindstyrker

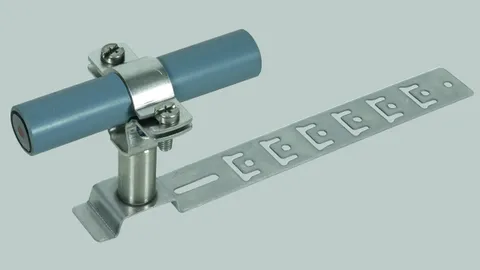

Lederholder til trækning på saddel- og metaltag

Lederholder til fastgørelse på væg

Afisoleringsværktøj til HVI light-ledere/HVI light plus-ledere/HVI-ledere

Værktøj til afisolering af den halvledende kappe og PE-isoleringen på HVI light-lederen og HVI-lederen (udvendig diameter 20 mm).
  • Værktøjet består af et håndtag og forskellige, udskiftelige skærehoveder
  • Afisoleringslængden på HVI light-lederen, HVI light plus-lederen og HVI-lederen justeres i trin (låsepunkter) a 0,2 mm med justeringshjulet i håndtaget. Den indstillede længde kan aflæses på håndtagets skala.
AnvendelseAnbring værktøjet med skærehoved på den skårne ende af lederen.Skæringen/afisoleringen udføres ved at dreje værktøjet med uret og trykke let.Det udskiftelige skærehoved anbringes på håndtaget ved hjælp af en bajonetkobling uden brug af værktøj.

Afisoleringsværktøj til HVI light-ledere/HVI light plus-ledere/HVI-ledere

Værktøj til afklipning af overskydende grå kappe fra HVI-leder light og HVI-leder. DEHNhelix består af et håndtag og en udskiftelig krog (afhængig af lederdiameteren).

Kabelsaks til HVI-ledere

Kabelsaks til afklipning af HVI-leder light, HVI-leder (ydre diameter 20 / 23 mm) og HVI-power-leder (ydre diameter 27 mm) såvel som CUI-leder.
Det specielle design af kabelsaksen tillader også præcis klipning af flertrådede ledere og enkel fastgørelse af tilslutningselement.
