HVI leder

Højspændingsbestandig isoleret afledning til opretholdelse af separationsafstanden til elektrisk ledende dele. Kan anvendes op til en ækvivalent separationsafstand s ≤ 75 cm (i luft) eller s ≤ 150 cm (fast materiale).

HVI-leder i støtterør

Til brug op til en tilsvarende separationsafstand på s ≤ 75 cm (i luft) eller s ≤ 150 cm (solidt materiale).

Optisk tilpasset støtterør anvendes til at skjule HVI-ledere.

Minimum ordrelængde af 6 eller 8 meter. Lederlængde skal angives ved ordre (trin af 0,5 m).

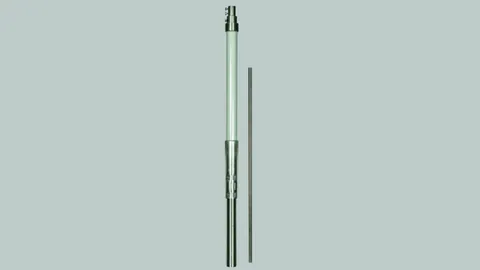

Indfangermast med HVI-leder

Til samlet højde af indfanger på maksimalt 8,5 m.
Fastgøres med tre stk. variabel holder (art.-nr. 105 345).
Transportlængde 6000 mm.

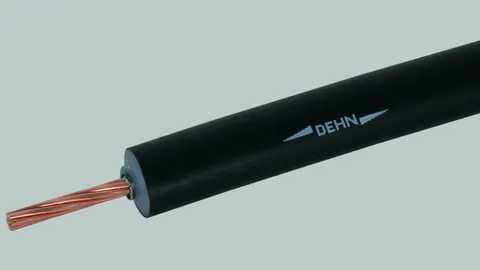

HVI-leder / HVI-langleder

Højspændingsresistent og isoleret nedleder til opretholdelse af separationsafstanden til elektrisk ledende dele efter IEC/EN 62305-3.

Til brug ved en tilsvarende separationsafstand på s ≤ 75 cm (i luft), s ≤ 150 cm (solidt materiale).

Tilslutningselementer til HVI-langleder

Støtterør til HVI-langleder

Trefod til støtterør uden sidelæns udløb

Stativ til HVI-støtterør til HVI-ledere lagt indvendigt/udvendigt i/på støtterøret, med dobbeltklemme til tilslutning af 2x Rd 8-10 mm. Tilpasning til taghældning op til maks. 10° ved hjælp af variabel fastgørelse til bundbeslaget.

Den stabelbare betonsokkel, underlægsplade og sokkelholdersæt til at holde yderligere betonsokler fås hver for sig som tilbehør.

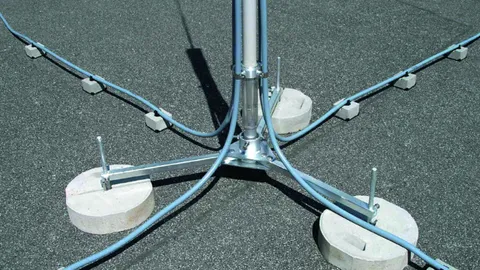

Trefod til støtterør med sidelæns udløb

Stativ til HVI-støtterør med HVI-ledere lagt indvendigt/udvendigt i/på støtterøret, med dobbeltklemme til tilslutning af 2x Rd 8-10 mm. Tilpasning til taghældningen op til maks. 10° ved hjælp af variabel fastgørelse til sokkelholder.

Den stabelbare betonsokkel, underlægspladerne og sokkelholdersæt til at fastgøre yderligere betonsokler fås hver for sig som tilbehør.

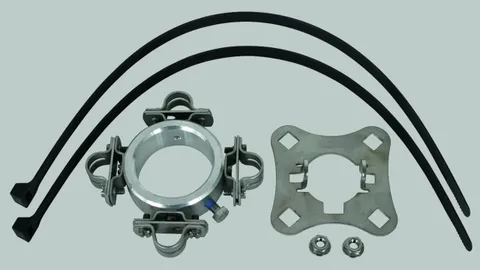

Befæstigelseselementer til støtterør

Afstandsholder til Omni-antenner

Tilbehør til HVI-leder og HVI-langleder

Lederholder til HVI-leder i Ex-områder

HVI-leder er til installation i eksplosionsfarlige områder, Ex-zone 1 (gas, dampe, tåge) såvel som Ex-zone 21 (støv). De specielle monteringsbetingelser forhindrer på sikker vis overslag til omkringliggende metalelementer, når lynstrømmen passerer gennem HVI-lederen.

I områder med eksplosionsfare skal HVI-lederen installeres efter pågældende instruktioner.

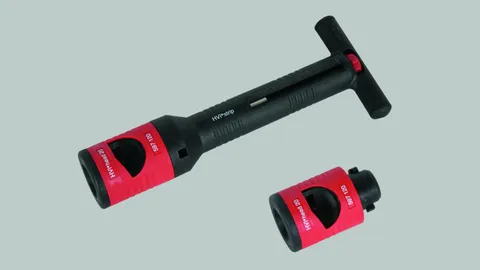

Afisoleringsværktøj til HVI light-ledere/HVI light plus-ledere/HVI-ledere

Værktøj til afisolering af den halvledende kappe og PE-isoleringen på HVI light-lederen og HVI-lederen (udvendig diameter 20 mm).
  • Værktøjet består af et håndtag og forskellige, udskiftelige skærehoveder
  • Afisoleringslængden på HVI light-lederen, HVI light plus-lederen og HVI-lederen justeres i trin (låsepunkter) a 0,2 mm med justeringshjulet i håndtaget. Den indstillede længde kan aflæses på håndtagets skala.
AnvendelseAnbring værktøjet med skærehoved på den skårne ende af lederen.Skæringen/afisoleringen udføres ved at dreje værktøjet med uret og trykke let.Det udskiftelige skærehoved anbringes på håndtaget ved hjælp af en bajonetkobling uden brug af værktøj.

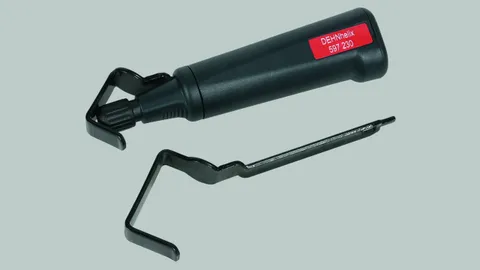

Afisoleringsværktøj til HVI light-ledere/HVI light plus-ledere/HVI-ledere

Værktøj til afklipning af overskydende grå kappe fra HVI-leder light og HVI-leder. DEHNhelix består af et håndtag og en udskiftelig krog (afhængig af lederdiameteren).

Kabelsaks til HVI-ledere

Kabelsaks til afklipning af HVI-leder light, HVI-leder (ydre diameter 20 / 23 mm) og HVI-power-leder (ydre diameter 27 mm) såvel som CUI-leder.
Det specielle design af kabelsaksen tillader også præcis klipning af flertrådede ledere og enkel fastgørelse af tilslutningselement.
