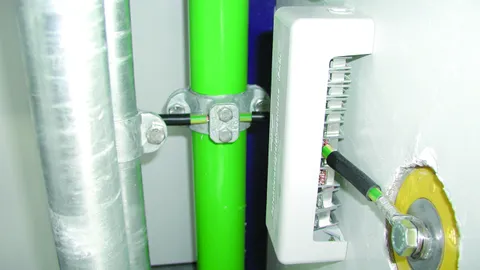

Potentialudligningsskinner

Potentialudligningsskinne til hovedudligning efter IEC 60364-4-41/60364-5-54 (DIN VDE 0100-410/540) og lynbeskyttelses-potentialudligning efter IEC/EN 62305-3.

Udførelse:
– Testet efter DIN VDE 0618-1
– VDE-mærke
– CE-mærke
– Befæstigelsesramme og kunststofhylster, grå eller sort (halogenfri)
– Hylster kan tildækkes og skrives på
– Klemmer, som klikkes på, St/gal Zn
– Med 12 tilslutningspunkter

Anvisning:
Til Ø; et tilslutningspunkt hver
Til Fl; to tilslutningspunkter hver

Skinne til hovedudligning.
Tilslutninge for:
7 ledere 2,5-16 mm2 (en-/flertrådet)
1 leder Ø7-10 mm
1 leder fl. op til 30 x 3,5 mm eller Ø8-10 mm

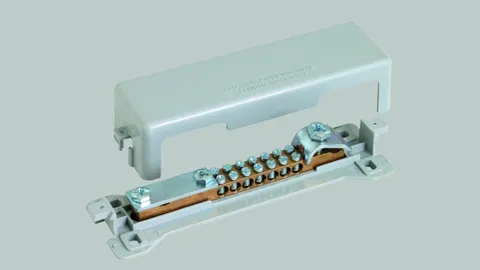

Potentialudligningsskinne til hovedudligning efter IEC 60364-4-41/60364-5-54 (DIN VDE 0100-410/540) og lynbeskyttelses-potentialudligning efter IEC/EN 62305-3.

• Testet efter DIN VDE 0609
• 15 moduler
• Grå kunststofhylster (halogenfri) og skinneramme
• Kan tildækkes og skrives på
• Rækkeklemme St/gal Zn

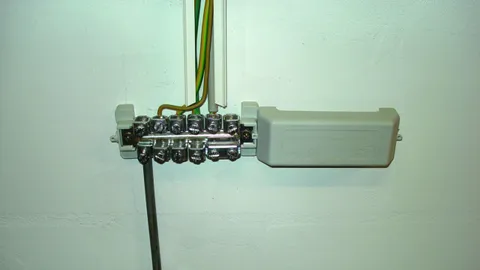

Potentialudligningsskinne til hovedudligning efter IEC 60364-4-41/60364-5-54 (DIN VDE 0100-410/540) ved mindre installationer.

- Testet efter DIN EN 60999-2
- Rækkeklemme St/gal Zn

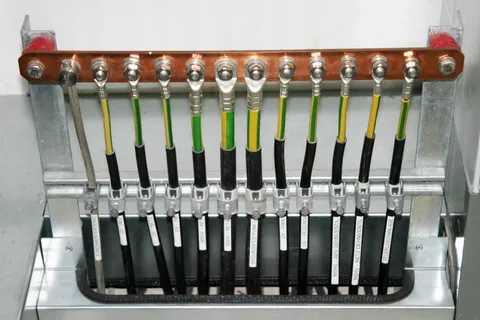

Potentialudligningsskinne til hovedudligning efter DIN VDE 0100-410/540 og lynbeskyttelses-potentialudligning efter IEC/EN 62305-3.Også til anvendelse i Ex-områder (sikret imod at boltene løsner sig).

• Med fjederring
• Isolator UP (duroplast, rød) med gevind M10
• UV-stabiliseret og halogenfri

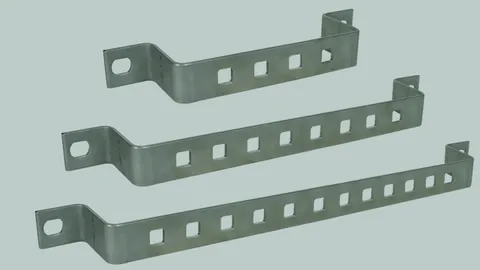

Jordingsskinne til at skrue på stålkonstruktioner, hulafstand 35 mm.Tilslutningsmuligheder:

• Fladbånd med bor ved fladhovede skruer M10 (fordrejningssikker), møtrikker og fjederring
• Rund leder med KS-forbinder, f.eks. art.-nr. 301 000 / 301 019, eller med klemmeområde, f.eks. art.-nr. 390 150

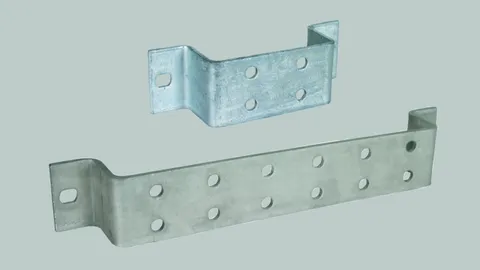

Jordingsskinne til at skrue eller svejse på stålkonstruktioner, hulafstand 50 mm.Tilslutningsmuligheder:

• Fladbånd med bor ved sekskantskruer M10, møtrikker og fjederring
• Fladbånd (-40 mm) uden bor med overligger ved skilleklemmer, f.eks. art.-nr. 454 100
• Rund leder med KS-forbinder, f.eks. art.-nr. 301 000 / 301 019, eller med klemmeområde, f.eks. art.-nr. 390 150
