Protezione da fulmini / messa a terra
Impianto di captazione / calata / impianto parafulmine isolato

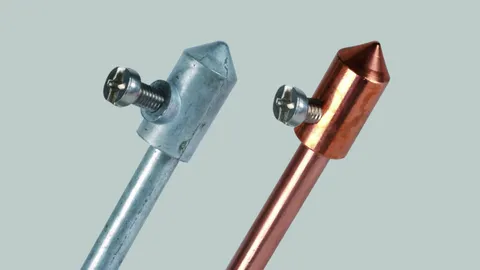

Current: Aste di captazione / punte di captazione, accessori

Aste di captazione / punte di captazione, accessori

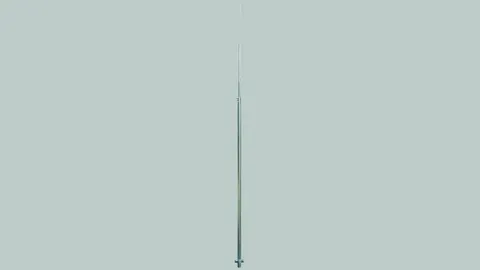

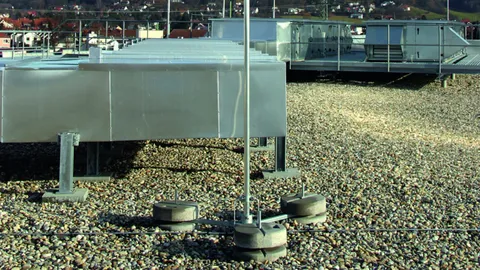

Aste di captazione, punte di captazione, pali componibili di captazione e accessori per la protezione di costruzioni rialzate su tetto o edifici.

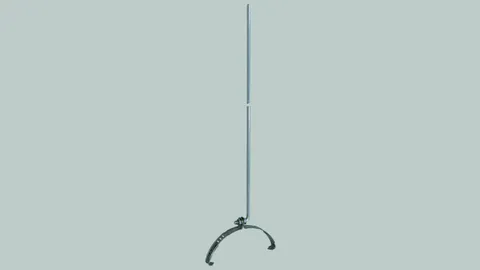

Aste di captazione / Punte di captazione

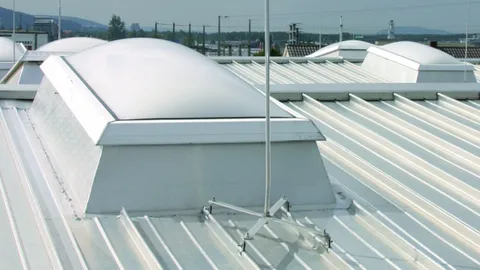

Per la protezione di sovrastrutture sul tetto, camini, ecc.; si può fissare anche tramite zoccolo in cemento.
In base alla velocità delle raffiche di vento sono necessari ulteriori fissaggi, p. es. con distanziatori DEHNiso.

Avvertenza: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

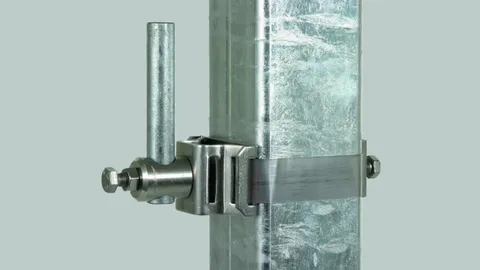

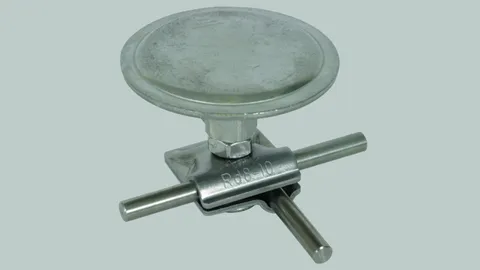

Staffa portaaste DEHNhold

Per il fissaggio di aste di captazione ed adduzione, cavallotto con asola aperta, posa fissa del conduttore.

Utilizzabile per diversi materiali, p.es. Al, INOX, Fe/tZn e Cu.

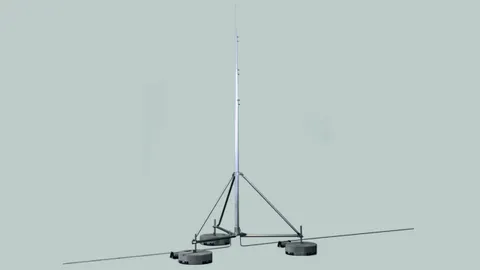

Asta di captazione indipendente da 2,5 a 3,5 m

Con tripode per la protezione di costruzioni sul tetto, con la possibilità di adattamento all'inclinazione del tetto fino a max 10°.

Lo zoccolo in cemento (Art. 102 075 oppure 102 010) e la base di supporto (Art. 102 060 oppure 102 050) sono da ordinare separatamente.

Indicazione: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

Asta di captazione indipendente da 4 a 9 m

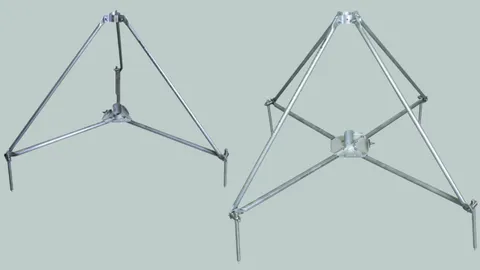

Con tripode pieghevole per la protezione di grandi costruzioni sul tetto e la possibilità di adattamento all'inclinazione del tetto fino a max 10°.
Lo zoccolo in cemento adatto per la sovrapposizione (Art. 102 010) e la base di supporto (Art. 102 050) sono da ordinare separatamente.

Indicazione: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

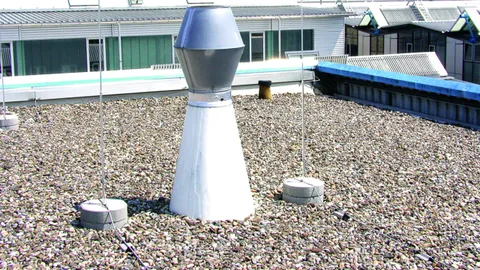

Aste di captazione indipendenti da 10 e 11 m

Con esapode piegehvole per la protezione di grandi costruzioni sul tetto o per la realizzazione su terreno compattato senza lavori di fondazione. Adattamento all'inclinazione del tetto fino a max 10°.
Lo zoccolo in cemento sovrapponibile (Art. 102 010) e la base di supporto (Art. 102 050) sono da ordinare separatamente.

Indicazione: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

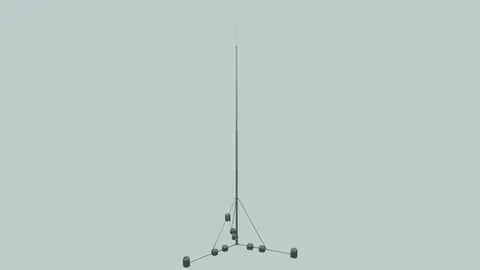

Aste di captazione indipendenti da 12 a 14 m

Con tripode pieghevole per la protezione di grandi costruzioni sul tetto oppure per la posa su terreno compattato, senza lavori di fondazione e con la possibilità di adattamento all'inclinazione del tetto fino a max 5°.
Lo zoccolo in cemento adatto per la sovrapposizione (art. 102 010) e la base di supporto (art. 102 050) sono da ordinare separatamente.

Indicazione: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

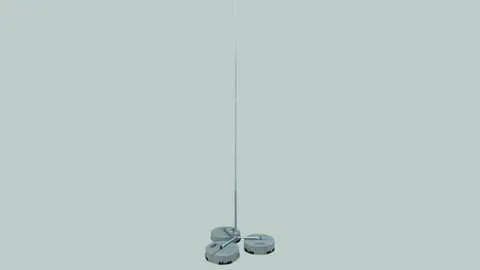

Aste di captazione telescopiche

Utilizzabile nei tripodi e quadripodi nonché per il fissaggio, p. es., a pareti o ad altre strutture.

I rispettivi carichi del vento e il numero di zoccoli in cemento sono desumibili dalle istruzioni di installazione.

Con lunghezza libera massima si intende quella dalla punta dell’asta di captazione fino al supporto superiore (punto di fissaggio).
Per motivi di stabilità, il supporto centrale (3 fissaggi) va montato il più direttamente possibile al di sotto del supporto superiore. La distanza non deve essere maggiore di 15 cm. Il supporto inferiore (punto di fissaggio) va installato a una distanza ≤ 15 cm, all’estremità dell’asta di captazione.

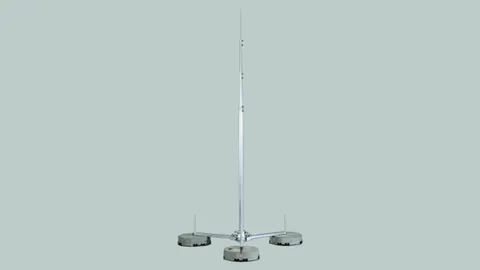

Aste di captazione telescopiche indipendenti fino a 8 m

Aste di captazione indipendenti, con tripode o quadripode pieghevole per la protezione di grandi strutture installate sul tetto e adattamento all'inclinazione del tetto fino a max 10°.

Lo zoccolo in cemento sovrapponibile (peso 17 kg / art. n. 102 010) e la piastra di base (art. n. 102 050) sono da ordinare separatamente.

Avvertenza: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

Asta di captazione D40

Per il fissaggio p.es. su pareti oppure altre costruzioni.

Con lunghezza libera massima si intende quella dalla punta dell’asta di captazione fino al supporto superiore (punto di fissaggio).
Per motivi di stabilità, il supporto centrale (3 fissaggi) va montato il più direttamente possibile al di sotto del supporto superiore. La distanza non deve essere maggiore di 15 cm. Il supporto inferiore (punto di fissaggio) va installato a una distanza ≤ 15 cm, all’estremità dell’asta di captazione.

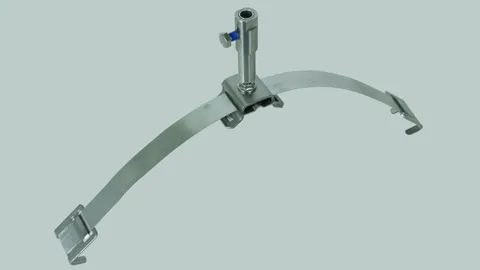

Supporto per aste di captazione D40 e tubi portanti in PRFV/Al

Per il montaggio con zoccoli in cemento (peso 17 kg). Adattamento all’inclinazione del tetto fino a max 10° mediante fissaggio al supporto per lo zoccolo. Le aste di captazione D40 / i tubi portanti sono ordinabili separatamente.

Gli zoccoli in cemento impilabili, le piastre di base, il set di supporto dello zoccolo per l’attacco di ulteriori zoccoli in cemento e il set di adattamento per le aste di captazione D40 sono disponibili separatamente tra i rispettivi accessori.

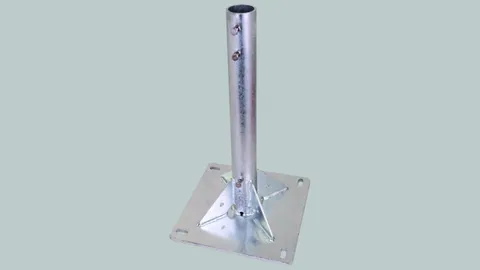

Palo del tubo portante per tubi portanti PRFV/Al e aste di captazione D40

Per l’installazione mediante contropiastra su canaline a griglia, supporti in acciaio e altre strutture. Il set adattatore per aste di captazione D40 è disponibile separatamente tra gli accessori.
Le aste di captazione D40 / i tubi portanti sono ordinabili separatamente.

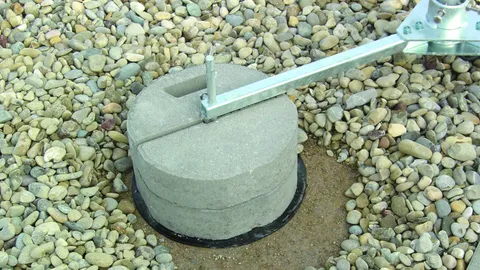

Zoccolo in cemento

Per aste di captazione, per la protezione di piccole costruzioni su tetti piani. Anche adatto per il fissaggio di distanziatori della gamma di distanziatori DEHNiso, p.es. per anelli perimetrali isolati di calate, oppure per aste di captazione indipendenti con treppiede (solo con peso di 17 kg).

Nota: è possibile richiedere a DEHN informazioni sulla tollerabilità del materiale delle staffe portafili per tetti e le basi di supporto in combinazione con le parti del tetto.

Base di supporto

Per la protezione della copertura, sotto lo zoccolo in cemento.

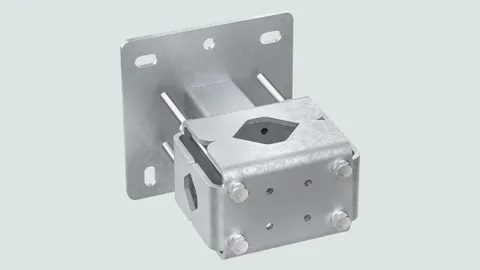

Staffa per aste di captazione D40 e DEHNcon-H

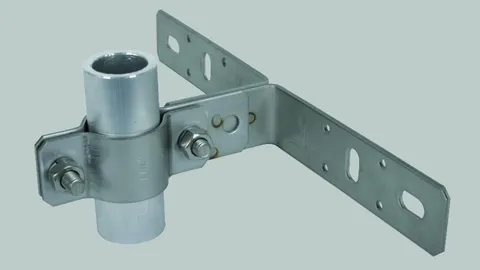

Supporto per palo in esecuzione pesante

Per il montaggio di dispositivi di captazione in strutture come, ad es., gli impianti a biogas

Il supporto per palo in esecuzione pesante consente il fissaggio di pali di captazione con diametro di Ø40-50 mm (di taglio) e Ø55-100 mm (trasversale).

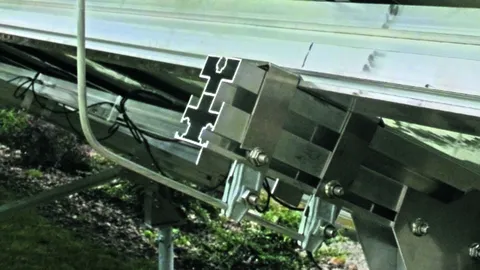

Palo componibile di captazione con fondazione filettata

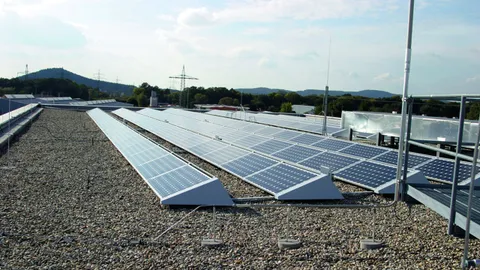

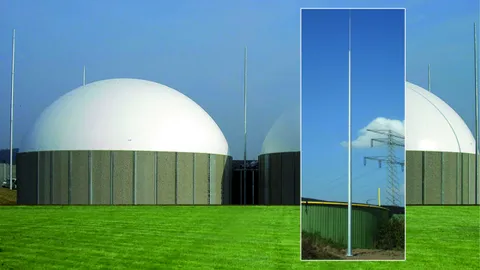

Palo di captazione per la protezione da scariche dirette di impianti particolari, come p.es. impianti biogas, campi fotovoltaici a terra ecc.
I pali vengono montati, avvitando la trivella nel terreno.
Non sono necessari ne lavori di scavo, ne la realizzazione di fondazioni in cemento.
La fondazione filettata può essere avvitata nel terreno senza preparazioni particolari. È da fissare con ulteriori dispersori di profondità.

Per l'ulteriore fissaggio delle fondazioni filettate sono da utilizzare 3 dispersori di profondità Ø20 mm lunghezza 1500 mm (Art. 620 151), da ordinare separatamente.
Questi calcoli si riferiscono a una pressione del terreno di 0,02 kN/cm² (p.es. terra argillosa, terra sabbiosa, terreno pietrisco di granulometria media).

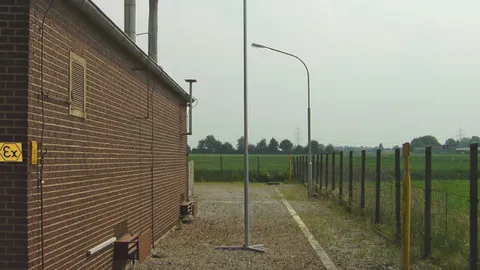

Palo componibile di captazione per fondazione a bicchiere oppure in calcestruzzo

Palo di captazione per proteggere da scariche dirette impianti particolari, come ad es. impianti di biogas, campi fotovoltaici a terra, impianti a rischio di esplosione, depositi di munizioni.I pali vengono messi in opera con la fondazione a bicchiere (elemento prefabbricato) o nella fondazione in calcestruzzo sul posto con gabbia di ancoraggio (da ordinare separatamente).Indicazioni precise sul sistema di innesto, sulle fondazioni e sul montaggio sono reperibili nelle istruzioni di montaggio.Vantaggi del sistema di captazione a palo:

I lavoridi scavo possono essere completati anticipatamente

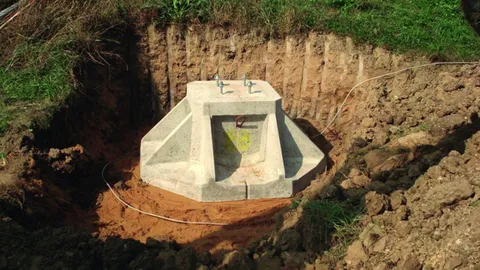

messa in opera nella fondazione a bicchiere (parte prefabbricata) sul posto con poco dispendio, oppure

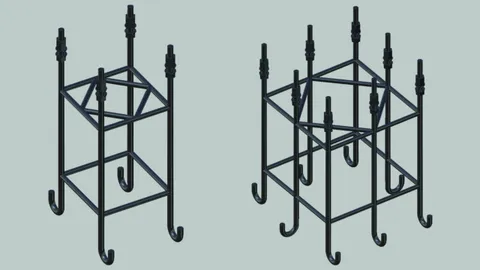

In alternativa, messa in opera nelle fondazioni in calcestruzzo sul posto utilizzando la gabbia di ancoraggio (nella pianificazione dei lavori si deve tenere conto del tempo d’indurimento del calcestruzzo)
Versione con flangia per un montaggio veloce
Facile allineamento con i perni filettati M24
Dettagliate indicazioni di montaggio
Statica verificabile (su richiesta)

Componenti:

Asta di captazione in Fe/tZn Ø 42 / 25 / 15 mm, lunghezza 2400 o 5400 mm con filetto M20 e controdado
Elementi conici del palo
Flangia con linguetta per il collegamento all’impianto di terra, foro Ø 12 mm (per conduttore tondo Ø 10 mm, ad es. con connettori KS art. n. 301 019)

Lunghezza di trasporto max 6 m.
