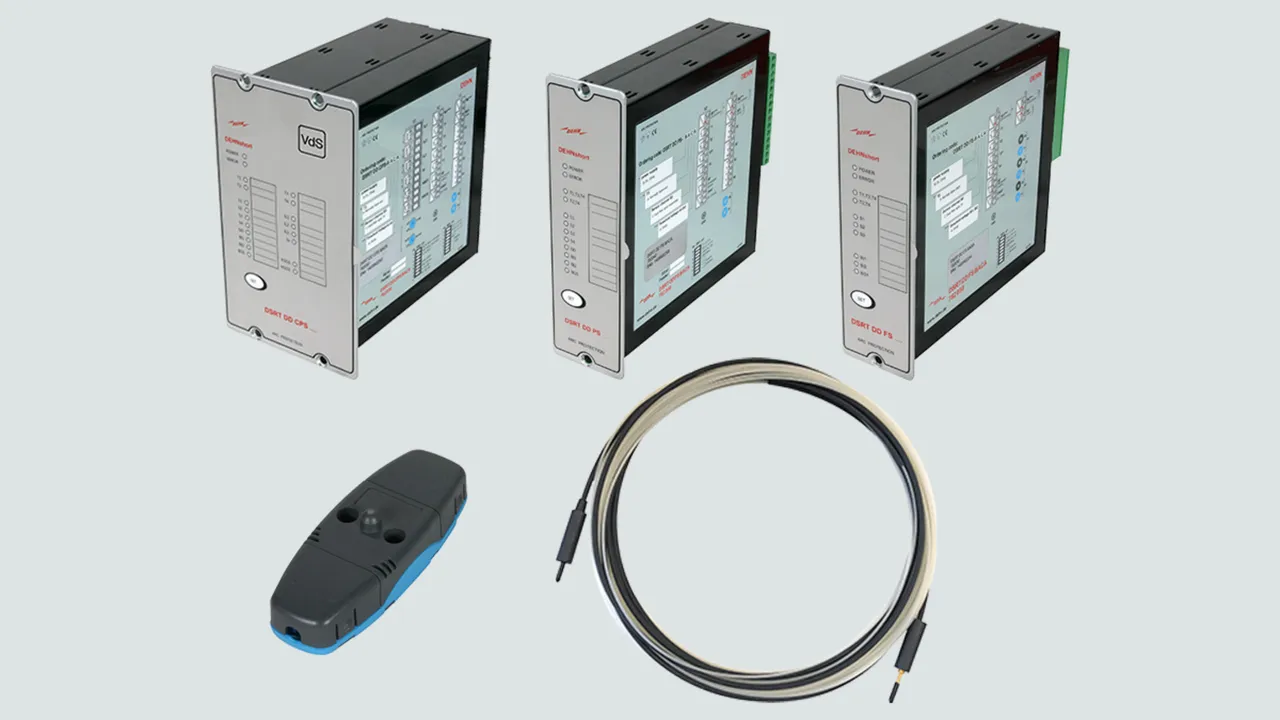

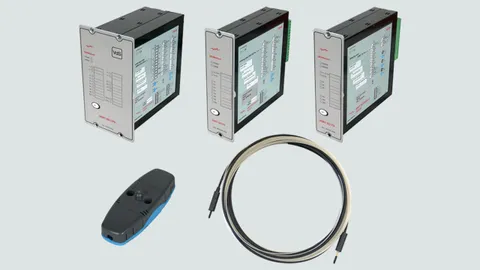

有源电弧故障检测系统 DEHNshort

人员和设备防护符合 DIN EN 61439.2，补充页 1（IEC TR 61641 版本 3，2014）
在按照 DIN VDE 0660-600-2-1, 2021 (IEC TS 63107:2020) 进行集成测试后，依据 DIN EN 61439-2 标准的规定用于低压开关设备和控制设备
改进设备可用性
模块化系统结构
在设备前侧提供系统状态信号

Further information

Similar topics

系统描述 / System description

检测装置（电流和光）

2 Products

Part No. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Customs tariff No. (EU): 853649, Gross weight: 1.48 kg, PU: 1.00 件

Images

Open PDF

Additional information

CAD files

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
用于连接点状光传感器和
电流互感器组的
电子检测装置。
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器
电源电压：18 - 72 V DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5 A, 250 V AC/DC
电流输入端信号：1 / 5 A
电流互感器接口的数目：
3 个用于相导体1 个用于总电流

制造商： DEHN
型号: DSRT DD CPS BACA
货号: 782030
其他类似产品

Certificates

Technical data

Product 782030 was added to Notepad.

Go to Notepad

Product 782030 was added to the cart.

Go to Web-Shop

Part No. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Customs tariff No. (EU): 853649, Gross weight: 1.48 kg, PU: 1.00 件

Images

Open PDF

Additional information

CAD files

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
用于连接点状光传感器和
电流互感器组的
电子检测装置。
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器。
电源电压：80 - 265 V AC/DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5 A, 250 V AC/DC
电流输入端信号：1 / 5 A
电流互感器接口的数目：
3 个用于相导体1 个用于总电流

制造商： DEHN
型号: DSRT DD CPS AACA
货号: 782031
其他类似产品

Certificates

Technical data

Product 782031 was added to Notepad.

Go to Notepad

Product 782031 was added to the cart.

Go to Web-Shop

检测装置（点传感器）

2 Products

Part No. 782040 DSRT DD PS BACA

GTIN 4013364245822, Customs tariff No. (EU): 853649, Gross weight: 953.00 g, PU: 1.00 件

Images

Open PDF

Additional information

CAD files

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
可连接 12 个点状光传感器
的电子检测装置
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器
电源电压：18 - 72 V DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD PS BACA
货号: 782040
其他类似产品

Certificates

Technical data

Product 782040 was added to Notepad.

Go to Notepad

Product 782040 was added to the cart.

Go to Web-Shop

Part No. 782041 DSRT DD PS AACA

GTIN 4013364245839, Customs tariff No. (EU): 853649, Gross weight: 953.00 g, PU: 1.00 件

Images

Open PDF

Additional information

CAD files

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
可连接 12 个点状光传感器
的电子检测装置
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器
电源电压：80 - 265 V AC/DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD PS AACA
货号: 782041
其他类似产品

Certificates

Technical data

Product 782041 was added to Notepad.

Go to Notepad

Product 782041 was added to the cart.

Go to Web-Shop

检测装置（光纤传感器）

2 Products

Part No. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Customs tariff No. (EU): 853649, Gross weight: 1020.00 g, PU: 1.00 件

Images

Open PDF

Additional information

CAD files

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
可连接 3 个光纤传感器
的电子检测装置
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器
电源电压：18 - 72 V DC
功率消耗：5 W
光输入端的数目：3
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD FS BAAA
货号: 782050
其他类似产品

Certificates

Technical data

Product 782050 was added to Notepad.

Go to Notepad

Product 782050 was added to the cart.

Go to Web-Shop

Part No. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Customs tariff No. (EU): 853649, Gross weight: 1020.00 g, PU: 1.00 件

Images

Open PDF

Additional information

CAD files

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
可连接 3 个光纤传感器
的电子检测装置
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器
电源电压：80 - 265 V AC/DC
功率消耗：5 W
光输入端的数目：3
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD FS AAAA
货号: 782051
其他类似产品
