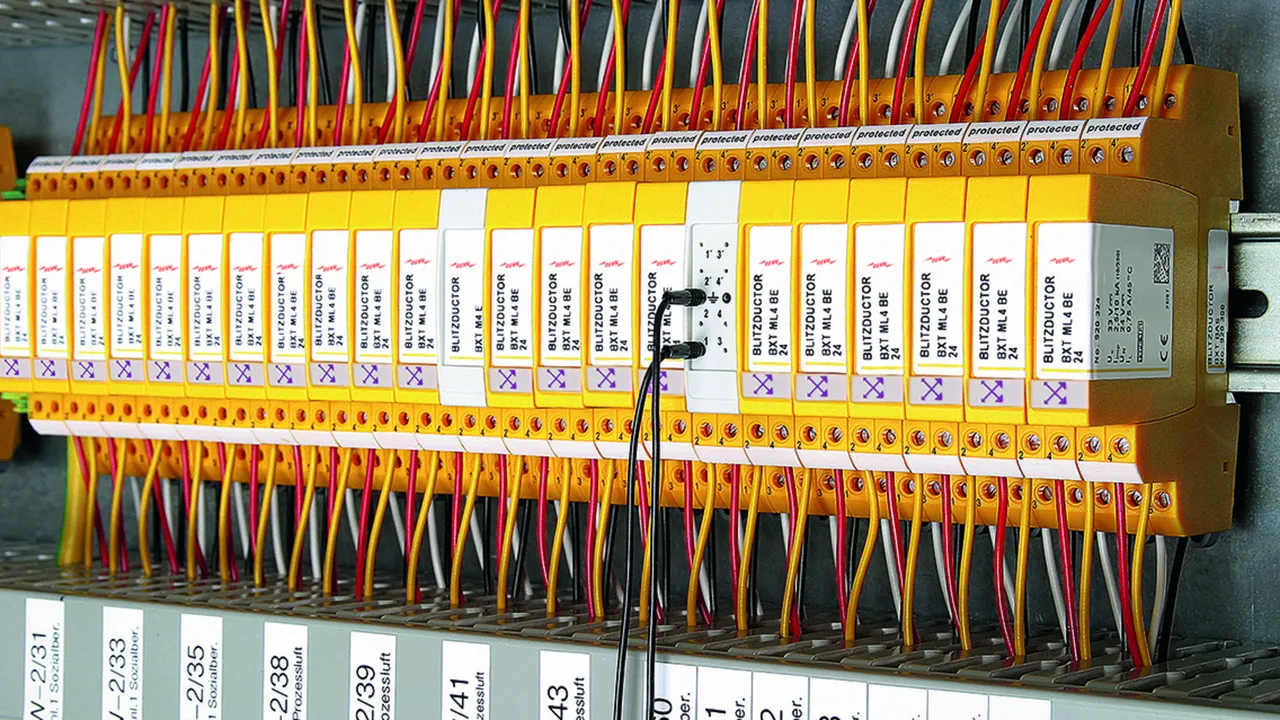

BLITZDUCTOR XT – 保护模块

复合型雷电流和电涌保护器

最大放电能力，适用于两线、三线或四线接口
雷电流泄放能力可达10kA (10/350 µs)
低电压保护水平，适用于保护终端设备

内置LifeCheck监控功能

电涌保护器测试时无需停机
可检测劣化的电涌保护器
劣化电涌保护器提前更换，提高系统可靠性

电涌保护器由保护模块和底座组成

防振动和防冲击设计，有利于系统安全运行
所有保护元件都集成于SPD模块内
两种底座可供选择：插拔模块时，信号中断或无信号中断
空间需求小，4线或2对线仅占用12mm的模块宽度

Details

BXT ML4 B 180

带RFID-LifeCheck的雷电流保护模块，节省空间，几乎适用于所有的应用类型。通常总是与下游的 Q电涌保护器配合使用，具有较低的电压保护水平。LifeCheck探测到热/电过载之后，SPD应被更换。DEHN record LC / SCM /MCM 无需接触，即可显示其结果。

1 Product

Part No. 920310 BXT ML4 B 180

GTIN 4013364109124, Customs tariff No. (EU): 853630, Gross weight: 31.60 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 B 180 带LifeCheck的雷电流保护模块
BLITZDUCTOR XT 雷电流保护模块
SPD 分类 Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 180 V
标称电流 (45 °C) : 1.2 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 B 180
货号: 920310
其他类似产品

Certificates

Technical data

SPD分类	H
直流最大持续工作电压 (U_C )	180 V
标称电流 (45 °C) (I_L )	1.2 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	0.4 ohms
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	H
标称电压 (U_N )	180 V
直流最大持续工作电压 (U_C )	180 V
交流最大持续工作电压 (U_C )	127 V
标称电流 (45 °C) (I_L )	1.2 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 600 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 650 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	0.4 ohms
电容 (线-线) (C)	≤ 16 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920310 was added to Notepad.

Go to Notepad

Product 920310 was added to the cart.

Go to Web-Shop

BXT ML4 BE 5 – BE 180

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于具有公共参考电位的非平衡接口的4根单线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

7 Products

Part No. 920320 BXT ML4 BE 5

GTIN 4013364109032, Customs tariff No. (EU): 853630, Gross weight: 31.00 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BE 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 5
货号: 920320
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	6 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	1.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 29 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 27 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 18 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 9 V
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	1.0 MHz
电容 (线-线) (C)	≤ 2.7 nF
电容 (线-PG) (C)	≤ 5.4 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920320 was added to Notepad.

Go to Notepad

Product 920320 was added to the cart.

Go to Web-Shop

Part No. 920322 BXT ML4 BE 12

GTIN 4013364109049, Customs tariff No. (EU): 853630, Gross weight: 30.70 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BE 12 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 15 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 12
货号: 920322
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	15 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	2.7 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	12 V
直流最大持续工作电压 (U_C )	15 V
交流最大持续工作电压 (U_C )	10.6 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 50 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 37 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 38 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 19 V
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	2.7 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 2.0 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *⁾
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920322 was added to Notepad.

Go to Notepad

Product 920322 was added to the cart.

Go to Web-Shop

Part No. 920324 BXT ML4 BE 24

GTIN 4013364109056, Customs tariff No. (EU): 853630, Gross weight: 45.00 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BE 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 24
货号: 920324
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	6.8 MHz
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 102 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 66 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 90 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 45 V
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	6.8 MHz
电容 (线-线) (C)	≤ 0.5 nF
电容 (线-PG) (C)	≤ 1.0 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920324 was added to Notepad.

Go to Notepad

Product 920324 was added to the cart.

Go to Web-Shop

Part No. 920336 BXT ML4 BE 36

GTIN 4013364118539, Customs tariff No. (EU): 853630, Gross weight: 47.50 g, PU: 1.00 件

Images

Additional information

CAD files

BXT ML4 BE 36 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 45 V
标称电流 (45 °C) : 1.8 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 36
货号: 920336
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	45 V
标称电流 (45 °C) (I_L )	1.8 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	0.43 ohms
截止频率 (线-PG) (f_G )	3.8 MHz
认证	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	36 V
直流最大持续工作电压 (U_C )	45 V
交流最大持续工作电压 (U_C )	31 V
标称电流 (45 °C) (I_L )	1.8 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 140 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 85 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 112 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 56 V
每线串联阻抗	0.43 ohms
截止频率 (线-PG) (f_G )	3.8 MHz
电容 (线-线) (C)	≤ 0.8 nF
电容 (线-PG) (C)	≤ 1.6 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920336 was added to Notepad.

Go to Notepad

Product 920336 was added to the cart.

Go to Web-Shop

Part No. 920325 BXT ML4 BE 48

GTIN 4013364109063, Customs tariff No. (EU): 853630, Gross weight: 31.20 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BE 48 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 54 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 48
货号: 920325
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	54 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	8.7 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	48 V
直流最大持续工作电压 (U_C )	54 V
交流最大持续工作电压 (U_C )	38.1 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 160 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 95 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 140 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 70 V
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	8.7 MHz
电容 (线-线) (C)	≤ 0.35 nF
电容 (线-PG) (C)	≤ 0.7 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920325 was added to Notepad.

Go to Notepad

Product 920325 was added to the cart.

Go to Web-Shop

Part No. 920326 BXT ML4 BE 60

GTIN 4013364109070, Customs tariff No. (EU): 853630, Gross weight: 31.00 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BE 60 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 70 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 60
货号: 920326
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	70 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	9.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	60 V
直流最大持续工作电压 (U_C )	70 V
交流最大持续工作电压 (U_C )	49.5 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 220 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 125 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 180 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 90 V
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	9.0 MHz
电容 (线-线) (C)	≤ 250 pF
电容 (线-PG) (C)	≤ 500 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920326 was added to Notepad.

Go to Notepad

Product 920326 was added to the cart.

Go to Web-Shop

Part No. 920327 BXT ML4 BE 180

GTIN 4013364109087, Customs tariff No. (EU): 853630, Gross weight: 31.30 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BE 180 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P2
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 180 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 180
货号: 920327
其他类似产品

Certificates

Technical data

SPD分类	L
直流最大持续工作电压 (U_C )	180 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	25.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	L
标称电压 (U_N )	180 V
直流最大持续工作电压 (U_C )	180 V
交流最大持续工作电压 (U_C )	127 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 520 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 300 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 500 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 250 V
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	25.0 MHz
电容 (线-线) (C)	≤ 120 pF
电容 (线-PG) (C)	≤ 240 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920327 was added to Notepad.

Go to Notepad

Product 920327 was added to the cart.

Go to Web-Shop

BXT ML4 BD 5 – BD 180

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于浮地的平衡接口的2对线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

6 Products

Part No. 920340 BXT ML4 BD 5

GTIN 4013364108967, Customs tariff No. (EU): 853630, Gross weight: 30.10 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BD 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 5
货号: 920340
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	1.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 25 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 9 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	1.0 MHz
电容 (线-线) (C)	≤ 5.4 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920340 was added to Notepad.

Go to Notepad

Product 920340 was added to the cart.

Go to Web-Shop

Part No. 920342 BXT ML4 BD 12

GTIN 4013364108974, Customs tariff No. (EU): 853630, Gross weight: 30.30 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BD 12 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 15 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 12
货号: 920342
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	15 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	2.8 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	12 V
直流最大持续工作电压 (U_C )	15 V
交流最大持续工作电压 (U_C )	10.6 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 26 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 19 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	2.8 MHz
电容 (线-线) (C)	≤ 2.0 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920342 was added to Notepad.

Go to Notepad

Product 920342 was added to the cart.

Go to Web-Shop

Part No. 920344 BXT ML4 BD 24

GTIN 4013364108981, Customs tariff No. (EU): 853630, Gross weight: 45.30 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BD 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 24
货号: 920344
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	7.8 MHz
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 52 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	7.8 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920344 was added to Notepad.

Go to Notepad

Product 920344 was added to the cart.

Go to Web-Shop

Part No. 920345 BXT ML4 BD 48

GTIN 4013364108998, Customs tariff No. (EU): 853630, Gross weight: 30.50 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BD 48 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 54 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 48
货号: 920345
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	54 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	8.7 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	48 V
直流最大持续工作电压 (U_C )	54 V
交流最大持续工作电压 (U_C )	38.1 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 80 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 70 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	8.7 MHz
电容 (线-线) (C)	≤ 0.7 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920345 was added to Notepad.

Go to Notepad

Product 920345 was added to the cart.

Go to Web-Shop

Part No. 920346 BXT ML4 BD 60

GTIN 4013364109001, Customs tariff No. (EU): 853630, Gross weight: 30.70 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BD 60 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 70 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 60
货号: 920346
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	70 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	11.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	60 V
直流最大持续工作电压 (U_C )	70 V
交流最大持续工作电压 (U_C )	49.5 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 110 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 90 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	11.0 MHz
电容 (线-线) (C)	≤ 500 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920346 was added to Notepad.

Go to Notepad

Product 920346 was added to the cart.

Go to Web-Shop

Part No. 920347 BXT ML4 BD 180

GTIN 4013364109018, Customs tariff No. (EU): 853630, Gross weight: 30.50 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BD 180 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P2
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 180 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 180
货号: 920347
其他类似产品

Certificates

Technical data

SPD分类	L
直流最大持续工作电压 (U_C )	180 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	25.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	L
标称电压 (U_N )	180 V
直流最大持续工作电压 (U_C )	180 V
交流最大持续工作电压 (U_C )	127 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 270 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 250 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	25.0 MHz
电容 (线-线) (C)	≤ 240 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920347 was added to Notepad.

Go to Notepad

Product 920347 was added to the cart.

Go to Web-Shop

BXT ML4 BPD 24

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于直流24V系统的2对线防护。也可以用于负极接地系统。集成的PTC电阻允许在短路电流超过额定电流，甚至达到40A后，仍然可以可靠地重置电涌保护器。

1 Product

Part No. 920314 BXT ML4 BPD 24

GTIN 4013364261396, Customs tariff No. (EU): 853630, Gross weight: 39.66 g, PU: 1.00 件

Images

Additional information

CAD files

BXT ML4 BPD 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于24V直流系统的2对线保护
可以用于负极接地系统
内置的PTC，过载保护可达40A
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (70 °C) : 0.1 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BPD 24
货号: 920314
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (70 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	典型值 10 ohms
截止频率 (线-线) (f_G )	4 MHz
认证	SIL

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (70 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 55 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 650 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	典型值 10 ohms
截止频率 (线-线) (f_G )	4 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-40 °C ... +70 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	SIL

Product 920314 was added to Notepad.

Go to Notepad

Product 920314 was added to the cart.

Go to Web-Shop

BXT ML4 BC 5 / 24

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于具有公共参考电位的最多4线浮地信号保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

2 Products

Part No. 920350 BXT ML4 BC 5

GTIN 4013364109131, Customs tariff No. (EU): 853630, Gross weight: 30.60 g, PU: 1.00 件

Images

Additional information

CAD files

BXT ML4 BC 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于具有公共参考电位的最多4线浮地信号保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BC 5
货号: 920350
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	1.0 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 25 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 9 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	1.0 MHz
电容 (线-线) (C)	≤ 5.4 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920350 was added to Notepad.

Go to Notepad

Product 920350 was added to the cart.

Go to Web-Shop

Part No. 920354 BXT ML4 BC 24

GTIN 4013364109148, Customs tariff No. (EU): 853630, Gross weight: 30.90 g, PU: 1.00 件

Images

Additional information

CAD files

BXT ML4 BC 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于具有公共参考电位的最多4线浮地信号保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BC 24
货号: 920354
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	5.7 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 55 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	5.7 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920354 was added to Notepad.

Go to Notepad

Product 920354 was added to the cart.

Go to Web-Shop

BXT ML4 BE C 12 / 24

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于输入端带有二极管保护电路、电流环（TTY）以及光耦输入端的平衡接口的2对线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

2 Products

Part No. 920362 BXT ML4 BE C 12

GTIN 4013364120587, Customs tariff No. (EU): 853630, Gross weight: 31.20 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BE C 12 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于输入端带有二极管保护电路、电流环（TTY）以及光耦输入端的平衡接口的2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 15 V
标称电流 (80 °C) : 0.1 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE C 12
货号: 920362
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	15 V
标称电流 (80 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	13.8 ohms
截止频率 (线-PG) (f_G )	0.85 MHz
认证	ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	12 V
直流最大持续工作电压 (U_C )	15 V
交流最大持续工作电压 (U_C )	10.6 V
标称电流 (80 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 30 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 35 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 19 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 19 V
每线串联阻抗	13.8 ohms
截止频率 (线-PG) (f_G )	0.85 MHz
电容 (线-线) (C)	≤ 3.2 nF
电容 (线-PG) (C)	≤ 3.2 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920362 was added to Notepad.

Go to Notepad

Product 920362 was added to the cart.

Go to Web-Shop

Part No. 920364 BXT ML4 BE C 24

GTIN 4013364109155, Customs tariff No. (EU): 853630, Gross weight: 31.70 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BE C 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于输入端带有二极管保护电路、电流环（TTY）以及光耦输入端的平衡接口的2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (80 °C) : 0.1 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE C 24
货号: 920364
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (80 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	28.8 ohms
截止频率 (线-PG) (f_G )	1.7 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (80 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 52 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 66 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 45 V
每线串联阻抗	28.8 ohms
截止频率 (线-PG) (f_G )	1.7 MHz
电容 (线-线) (C)	≤ 1.5 nF
电容 (线-PG) (C)	≤ 1.5 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920364 was added to Notepad.

Go to Notepad

Product 920364 was added to the cart.

Go to Web-Shop

BXT ML4 BE HF 5

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于具有公共参考电位的非电气隔离的高频信号的4根单线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 Product

Part No. 920370 BXT ML4 BE HF 5

GTIN 4013364109117, Customs tariff No. (EU): 853630, Gross weight: 31.00 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BE HF 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
用于高频总线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE HF 5
货号: 920370
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	100.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 26 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 40 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 11 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 11 V
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	100.0 MHz
电容 (线-线) (C)	≤ 20 pF
电容 (线-PG) (C)	≤ 25 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920370 was added to Notepad.

Go to Notepad

Product 920370 was added to the cart.

Go to Web-Shop

BXT ML4 BD HF 5 / 24

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于浮地的高频总线系统的2对线保护或2线视频传输系统保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

2 Products

Part No. 920371 BXT ML4 BD HF 5

GTIN 4013364109094, Customs tariff No. (EU): 853630, Gross weight: 30.80 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BD HF 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
用于高频总线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD HF 5
货号: 920371
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 25 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 11 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100.0 MHz
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920371 was added to Notepad.

Go to Notepad

Product 920371 was added to the cart.

Go to Web-Shop

Part No. 920375 BXT ML4 BD HF 24

GTIN 4013364109100, Customs tariff No. (EU): 853630, Gross weight: 31.00 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 BD HF 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
用于高频总线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD HF 24
货号: 920375
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 65 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 47 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100.0 MHz
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920375 was added to Notepad.

Go to Notepad

Product 920375 was added to the cart.

Go to Web-Shop

BXT ML4 MY 110 / 250

内置RFID-LifeCheck的电涌保护模块，节省空间，用于信号接口的4线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

2 Products

Part No. 920388 BXT ML4 MY 110

GTIN 4013364137370, Customs tariff No. (EU): 853630, Gross weight: 34.70 g, PU: 1.00 件

Images

Additional information

CAD files

BXT ML4 MY 110 带LifeCheck的电涌保护模块
BLITZDUCTOR XT 电涌保护模块
SPD 分类：Type2 / P2
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于信号接口的4线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
标称电流 (80 °C) : 3.0 A

制造商： DEHN
型号: BXT ML4 MY 110
货号: 920388
其他类似产品

Certificates

Technical data

SPD分类	U
直流最大持续工作电压 (线-线) (U_C )	170 V
直流最大持续工作电压 (线-PG) (U_C )	85 V
标称电流 (80 °C) (I_L )	3.0 A
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	4.5 MHz
认证	SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	U
标称电压 (U_N )	110 V
直流最大持续工作电压 (线-线) (U_C )	170 V
直流最大持续工作电压 (线-PG) (U_C )	85 V
交流最大持续工作电压 (线-线) (U_C )	120 V
交流最大持续工作电压 (线-PG) (U_C )	60 V
标称电流 (80 °C) (I_L )	3.0 A
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	2.5 kA
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 300 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 700 V
截止频率 (线-线) (f_G )	4.5 MHz
电容 (线-线) (C)	≤ 1.5 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	SIL
SIL 类别	SIL3 *)
*) 详细信息见 www.dehn.cn

Product 920388 was added to Notepad.

Go to Notepad

Product 920388 was added to the cart.

Go to Web-Shop

Part No. 920389 BXT ML4 MY 250

GTIN 4013364118447, Customs tariff No. (EU): 853630, Gross weight: 36.70 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML4 MY 250 带LifeCheck的电涌保护模块
BLITZDUCTOR XT 电涌保护模块
SPD 分类：Type2 / P3
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于信号接口的4线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
标称电流 (80 °C) : 3.0 A

制造商： DEHN
型号: BXT ML4 MY 250
货号: 920389
其他类似产品

Certificates

Technical data

SPD分类	V
直流最大持续工作电压 (线-线) (U_C )	620 V
直流最大持续工作电压 (线-PG) (U_C )	320 V
标称电流 (80 °C) (I_L )	3.0 A
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
截止频率 (线-线) (f_G )	20.0 MHz
认证	SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	V
标称电压 (U_N )	250 V
直流最大持续工作电压 (线-线) (U_C )	620 V
直流最大持续工作电压 (线-PG) (U_C )	320 V
交流最大持续工作电压 (线-线) (U_C )	500 V
交流最大持续工作电压 (线-PG) (U_C )	250 V
标称电流 (80 °C) (I_L )	3.0 A
总雷电冲击电流 (10/350 µs)	1.2 kA
每线的雷电冲击电流 (10/350 µs)	0.3 kA
C2 总标称放电电流 (8/20 μs) (I_n )	10 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	2.5 kA
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 1100 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 1200 V
截止频率 (线-线) (f_G )	20.0 MHz
电容 (线-线) (C)	≤ 300 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	SIL
SIL 类别	SIL3 *)
*) 详细信息见 www.dehn.cn

Product 920389 was added to Notepad.

Go to Notepad

Product 920389 was added to the cart.

Go to Web-Shop

BXT ML4 BE BD 24

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于具有公共参考电位的非平衡接口的2根单线保护和浮地的平衡接口的1对线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 Product

Part No. 920334 BXT ML4 BE BD 24

GTIN 4013364152229, Customs tariff No. (EU): 853630, Gross weight: 29.59 g, PU: 1.00 件

Images

Additional information

CAD files

BXT ML4 BE BD 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于具有公共参考电位的非平衡接口的2根单线保护
和浮地的平衡接口的1对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE BD 24
货号: 920334
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线1-线2) (U_P )	≤ 102 V
电压保护水平 I_imp D1 (线1,2-PG) (U_P )	≤ 66 V
电压保护水平 I_imp D1 (线3-线4) (U_P )	≤ 52 V
电压保护水平 I_impD1 (线3,4-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/µs C3 (线1-线2) (U_P )	≤ 90 V
电压保护水平 1 kV/µs C3 (线1,2-PG) (U_P )	≤ 45 V
电压保护水平 1 kV/µs C3 (线3-线4) (U_P )	≤ 45 V
电压保护水平 1 kV/µs C3 (线3,4-PG) (U_P )	≤ 550 V
串联阻抗 (线1,2)	1.8 ohms
串联阻抗 (线3,4)	1.0 ohms
截止频率 (线1,2) (f_G )	6.8 MHz
截止频率 (线3,4) (f_G )	7.8 MHz
电容 (线1-线2) (C)	≤ 0.5 pF
电容 (线1,2-PG / 线3-线4) (C)	≤ 1.0 nF
电容 (线3,4-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21

Product 920334 was added to Notepad.

Go to Notepad

Product 920334 was added to the cart.

Go to Web-Shop

BXT ML2 BD 180

节省空间的复合雷电流和电涌保护器模块，带有 RFID LifeCheck 功能，用于保护 1 个双线无接地对称接口。LifeCheck 检测热或电过载情况，之后必须更换电涌保护器。通过 DEHNrecord LC / SCM / MCM 提供非接触式指示。

1 Product

Part No. 920247 BXT ML2 BD 180

GTIN 4013364116078, Customs tariff No. (EU): 853630, Gross weight: 49.60 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BD 180 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P2
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于1对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 180 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 5 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BD 180
货号: 920247
其他类似产品

Certificates

Technical data

SPD分类	L
直流最大持续工作电压 (U_C )	180 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	25.0 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	L
标称电压 (U_N )	180 V
直流最大持续工作电压 (U_C )	180 V
交流最大持续工作电压 (U_C )	127 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	5 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 270 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 250 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	25.0 MHz
电容 (线-线) (C)	≤ 240 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920247 was added to Notepad.

Go to Notepad

Product 920247 was added to the cart.

Go to Web-Shop

BXT ML2 BD S 5 – BD S 48

节省空间的复合雷电流和电涌保护器模块，带有 RFID LifeCheck 功能，用于保护 1 个双线无接地对称接口，可选择直接或间接屏蔽接地。LifeCheck 检测热或电过载情况，之后必须更换电涌保护器。通过 DEHNrecord LC / SCM / MCM 提供非接触式指示。

4 Products

Part No. 920240 BXT ML2 BD S 5

GTIN 4013364118348, Customs tariff No. (EU): 853630, Gross weight: 27.50 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BD S 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于1对线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BD S 5
货号: 920240
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	1.0 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 25 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 9 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	1.0 MHz
电容 (线-线) (C)	≤ 5.4 nF
电容 (线-PG) (C)	≤ 25 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920240 was added to Notepad.

Go to Notepad

Product 920240 was added to the cart.

Go to Web-Shop

Part No. 920242 BXT ML2 BD S 12

GTIN 4013364118362, Customs tariff No. (EU): 853630, Gross weight: 27.60 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BD S 12 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于1对线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 15 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BD S 12
货号: 920242
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	15 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	2.8 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	12 V
直流最大持续工作电压 (U_C )	15 V
交流最大持续工作电压 (U_C )	10.6 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 26 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 19 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	2.8 MHz
电容 (线-线) (C)	≤ 2.0 nF
电容 (线-PG) (C)	≤ 25 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920242 was added to Notepad.

Go to Notepad

Product 920242 was added to the cart.

Go to Web-Shop

Part No. 920244 BXT ML2 BD S 24

GTIN 4013364117792, Customs tariff No. (EU): 853630, Gross weight: 27.80 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BD S 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于1对线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BD S 24
货号: 920244
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	7.8 MHz
认证	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 52 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	7.8 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 25 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920244 was added to Notepad.

Go to Notepad

Product 920244 was added to the cart.

Go to Web-Shop

Part No. 920245 BXT ML2 BD S 48

GTIN 4013364118386, Customs tariff No. (EU): 853630, Gross weight: 43.20 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BD S 48 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于1对线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 54 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BD S 48
货号: 920245
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	54 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	8.7 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	48 V
直流最大持续工作电压 (U_C )	54 V
交流最大持续工作电压 (U_C )	38.1 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 80 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 70 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	8.7 MHz
电容 (线-线) (C)	≤ 0.7 nF
电容 (线-PG) (C)	≤ 25 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920245 was added to Notepad.

Go to Notepad

Product 920245 was added to the cart.

Go to Web-Shop

BXT ML2 BE S 5 – BE S 48

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于具有公共参考电位的非平衡接口的2根单线保护，直接或间接屏蔽接地。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

5 Products

Part No. 920220 BXT ML2 BE S 5

GTIN 4013364118331, Customs tariff No. (EU): 853630, Gross weight: 43.40 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BE S 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2根单线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BE S 5
货号: 920220
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	1.0 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 29 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 27 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 18 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 9 V
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	1.0 MHz
电容 (线-线) (C)	≤ 2.7 nF
电容 (线-PG) (C)	≤ 5.4 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920220 was added to Notepad.

Go to Notepad

Product 920220 was added to the cart.

Go to Web-Shop

Part No. 920222 BXT ML2 BE S 12

GTIN 4013364118355, Customs tariff No. (EU): 853630, Gross weight: 27.90 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BE S 12 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2根单线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 15 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BE S 12
货号: 920222
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	15 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	2.7 MHz
认证	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	12 V
直流最大持续工作电压 (U_C )	15 V
交流最大持续工作电压 (U_C )	10.6 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 50 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 37 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 38 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 19 V
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	2.7 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 2.0 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920222 was added to Notepad.

Go to Notepad

Product 920222 was added to the cart.

Go to Web-Shop

Part No. 920224 BXT ML2 BE S 24

GTIN 4013364117785, Customs tariff No. (EU): 853630, Gross weight: 44.00 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BE S 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2根单线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BE S 24
货号: 920224
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	6.8 MHz
认证	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 102 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 66 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 90 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 45 V
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	6.8 MHz
电容 (线-线) (C)	≤ 0.5 nF
电容 (线-PG) (C)	≤ 1.0 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920224 was added to Notepad.

Go to Notepad

Product 920224 was added to the cart.

Go to Web-Shop

Part No. 920226 BXT ML2 BE S 36

GTIN 4013364142121, Customs tariff No. (EU): 853630, Gross weight: 30.10 g, PU: 1.00 件

Images

Additional information

CAD files

BXT ML2 BE S 36 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2根单线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 45 V
标称电流 (45 °C) : 1.8 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BE S 36
货号: 920226
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	45 V
标称电流 (45 °C) (I_L )	1.8 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	0.43 ohms
截止频率 (线-PG) (f_G )	3.8 MHz
认证	UL 497B, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	36 V
直流最大持续工作电压 (U_C )	45 V
交流最大持续工作电压 (U_C )	31 V
标称电流 (45 °C) (I_L )	1.8 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 140 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 85 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 112 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 56 V
每线串联阻抗	0.43 ohms
截止频率 (线-PG) (f_G )	3.8 MHz
电容 (线-线) (C)	≤ 0.8 nF
电容 (线-PG) (C)	≤ 1.6 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	UL 497B, SIL
SIL 类别	SIL3 *)
*) 详细信息见 www.dehn.cn

Product 920226 was added to Notepad.

Go to Notepad

Product 920226 was added to the cart.

Go to Web-Shop

Part No. 920225 BXT ML2 BE S 48

GTIN 4013364118379, Customs tariff No. (EU): 853630, Gross weight: 27.60 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BE S 48 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2根单线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 54 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BE S 48
货号: 920225
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	54 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	8.7 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	48 V
直流最大持续工作电压 (U_C )	54 V
交流最大持续工作电压 (U_C )	38.1 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 160 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 95 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 140 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 70 V
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	8.7 MHz
电容 (线-线) (C)	≤ 0.35 nF
电容 (线-PG) (C)	≤ 0.7 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920225 was added to Notepad.

Go to Notepad

Product 920225 was added to the cart.

Go to Web-Shop

BXT ML2 BE HFS 5

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于非电气隔离的高频信号的1对线保护，直接或间接屏蔽接地。LifeCheck 探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 Product

Part No. 920270 BXT ML2 BE HFS 5

GTIN 4013364117549, Customs tariff No. (EU): 853630, Gross weight: 28.60 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BE HFS 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于1对线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BE HFS 5
货号: 920270
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	100.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 26 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 40 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 11 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 11 V
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	100.0 MHz
电容 (线-线) (C)	≤ 20 pF
电容 (线-PG) (C)	≤ 30 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920270 was added to Notepad.

Go to Notepad

Product 920270 was added to the cart.

Go to Web-Shop

BXT ML2 BD HFS 5

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于浮地的高频总线系统或视频传输系统的1对线保护，直接或间接屏蔽接地。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 Product

Part No. 920271 BXT ML2 BD HFS 5

GTIN 4013364117556, Customs tariff No. (EU): 853630, Gross weight: 28.60 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 BD HFS 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于高频信号的1对线保护，直接或间接屏蔽接地
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BD HFS 5
货号: 920271
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 25 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 11 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100.0 MHz
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 25 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920271 was added to Notepad.

Go to Notepad

Product 920271 was added to the cart.

Go to Web-Shop

BXT ML2 B 180

内置RFID-LifeCheck的2极雷电流保护模块，节省空间，屏蔽接地，适用于几乎所有应用。与下游的Q电涌保护器或电压保护水平较低的复合型雷电流/电涌保护器配合使用。当LifeCheck侦测到过热或过载之后，SPD应被更换。DEHNrecordLC/SCM/MCM无需接触，即可显示其结果。

1 Product

Part No. 920211 BXT ML2 B 180

GTIN 4013364120570, Customs tariff No. (EU): 853630, Gross weight: 30.40 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 B 180 带LifeCheck的雷电流保护模块
BLITZDUCTOR XT 雷电流保护模块
SPD 分类：Type1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 180 V
标称电流 (45 °C) : 1.2 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 B 180
货号: 920211
其他类似产品

Certificates

Technical data

SPD分类	H
直流最大持续工作电压 (U_C )	180 V
标称电流 (45 °C) (I_L )	1.2 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	0.4 ohms
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	H
标称电压 (U_N )	180 V
直流最大持续工作电压 (U_C )	180 V
交流最大持续工作电压 (U_C )	127 V
标称电流 (45 °C) (I_L )	1.2 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 600 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 650 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	0.4 ohms
电容 (线-线) (C)	≤ 16 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920211 was added to Notepad.

Go to Notepad

Product 920211 was added to the cart.

Go to Web-Shop

BXT ML2 BD DL S 15

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于浮地的平衡接口的1对线保护，特别适用于Dupline总线，直接或间接屏蔽接地。LifeCheck探测到过热或过载之后，SPD应被更换。DEHNrecord LC/SCM/MCM 无需接触，即可显示其结果。

1 Product

Part No. 920243 BXT ML2 BD DL S 15

GTIN 4013364126732, Customs tariff No. (EU): 853630, Gross weight: 28.30 g, PU: 1.00 件

Images

Additional information

CAD files

BXT ML2 BD DL S 15 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于平衡接口的1对线保护，直接或间接屏蔽接地
特别适用于Dupline总线
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 17 V
标称电流 (70 °C) : 0.4 A
D1 总雷电冲击电流 (10/350 μs): 9 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML2 BD DL S 15
货号: 920243
其他类似产品

Certificates

Technical data

SPD分类	M
直流最大持续工作电压 (U_C )	17 V
标称电流 (70 °C) (I_L )	0.4 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	2.2 ohms
截止频率 (线-线) (f_G )	2.7 MHz
认证	ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	15 V
直流最大持续工作电压 (U_C )	17 V
交流最大持续工作电压 (U_C )	12 V
标称电流 (70 °C) (I_L )	0.4 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	9 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 30 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 24 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	2.2 ohms
截止频率 (线-线) (f_G )	2.7 MHz
电容 (线-线) (C)	≤ 1.9 nF
电容 (线-PG) (C)	≤ 25 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

Product 920243 was added to Notepad.

Go to Notepad

Product 920243 was added to the cart.

Go to Web-Shop

BXT ML2 MY 250

内置RFID-LifeCheck的电涌保护模块，节省空间，用于信号接口的2线保护，最高达交流250 V。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 Product

Part No. 920289 BXT ML2 MY 250

GTIN 4013364135840, Customs tariff No. (EU): 853630, Gross weight: 29.20 g, PU: 1.00 件

Predecessor

Images

Additional information

CAD files

BXT ML2 MY 250 带LifeCheck的电涌保护模块
BLITZDUCTOR XT 电涌保护模块
SPD 分类：Type2 / P3
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于电气隔离的平衡接口的2线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
标称电流 (80 °C) : 3.0 A

制造商： DEHN
型号: BXT ML2 MY 250
货号: 920289
其他类似产品

Certificates

Technical data

SPD分类	V
直流最大持续工作电压 (线-线) (U_C )	620 V
直流最大持续工作电压 (线-PG) (U_C )	320 V
标称电流 (80 °C) (I_L )	3.0 A
C2 总标称放电电流 (8/20 μs) (I_n )	5 kA
截止频率 (线-线) (f_G )	20.0 MHz
认证	SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	V
标称电压 (U_N )	250 V
直流最大持续工作电压 (线-线) (U_C )	620 V
直流最大持续工作电压 (线-PG) (U_C )	320 V
交流最大持续工作电压 (线-线) (U_C )	500 V
交流最大持续工作电压 (线-PG) (U_C )	250 V
标称电流 (80 °C) (I_L )	3.0 A
总雷电冲击电流 (10/350 µs)	0.6 kA
每线的雷电冲击电流 (10/350 µs)	0.3 kA
C2 总标称放电电流 (8/20 μs) (I_n )	5 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	2.5 kA
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 1100 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 1200 V
截止频率 (线-线) (f_G )	20.0 MHz
电容 (线-线) (C)	≤ 300 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	SIL
SIL 类别	SIL3 *)
*) 详细信息见 www.dehn.cn

Product 920289 was added to Notepad.

Go to Notepad

Product 920289 was added to the cart.

Go to Web-Shop

BXT ML2 MY E 110

内置RFID-LifeCheck的电涌保护模块，节省空间，用于信号接口的2线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 Product

Part No. 920288 BXT ML2 MY E 110

GTIN 4013364137363, Customs tariff No. (EU): 853630, Gross weight: 31.60 g, PU: 1.00 件

Images

Additional information

CAD files

BXT ML2 MY E 110 带LifeCheck的电涌保护模块
BLITZDUCTOR XT 电涌保护模块
SPD 分类：Type2 / P2
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于电气隔离的平衡接口的2线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
标称电流 (80 °C) : 3.0 A

制造商： DEHN
型号: BXT ML2 MY E 110
货号: 920288
其他类似产品

Certificates

Technical data

SPD分类	U
直流最大持续工作电压 (线-线) (U_C )	170 V
直流最大持续工作电压 (线-PG) (U_C )	85 V
标称电流 (80 °C) (I_L )	3.0 A
C2 总标称放电电流 (8/20 μs) (I_n )	5 kA
每线串联阻抗	0 ohms
截止频率 (线-线) (f_G )	4.5 MHz
认证	SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	U
标称电压 (U_N )	110 V
直流最大持续工作电压 (线-线) (U_C )	170 V
直流最大持续工作电压 (线-PG) (U_C )	85 V
交流最大持续工作电压 (线-线) (U_C )	120 V
交流最大持续工作电压 (线-PG) (U_C )	60 V
标称电流 (80 °C) (I_L )	3.0 A
C2 总标称放电电流 (8/20 μs) (I_n )	5 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	2.5 kA
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 300 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 700 V
每线串联阻抗	0 ohms
截止频率 (线-线) (f_G )	4.5 MHz
电容 (线-线) (C)	≤ 1.5 nF
电容 (线-PG) (C)	≤ 25 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	SIL
SIL 类别	SIL3 *)
*) 详细信息见 www.dehn.cn

Product 920288 was added to Notepad.

Go to Notepad

Product 920288 was added to the cart.

Go to Web-Shop

BLITZDUCTOR XT – 保护模块

Details

BXT ML4 B 180

Part No. 920310 BXT ML4 B 180

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920310.wspak

You are not authorized to download DEHN.920310.edz

Product 920310 was added to Notepad.

Product 920310 was added to the cart.

BXT ML4 BE 5 – BE 180

Part No. 920320 BXT ML4 BE 5

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920320.wspak

You are not authorized to download DEHN.920320.edz

Product 920320 was added to Notepad.

Product 920320 was added to the cart.

Part No. 920322 BXT ML4 BE 12

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920322.wspak

You are not authorized to download DEHN.920322.edz

Product 920322 was added to Notepad.

Product 920322 was added to the cart.

Part No. 920324 BXT ML4 BE 24

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920324.wspak

You are not authorized to download 920324_eplan.zip

Product 920324 was added to Notepad.

Product 920324 was added to the cart.

Part No. 920336 BXT ML4 BE 36

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920336.wspak

You are not authorized to download DEHN.920336.edz

Product 920336 was added to Notepad.

Product 920336 was added to the cart.

Part No. 920325 BXT ML4 BE 48

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920325.wspak

You are not authorized to download DEHN.920325.edz

Product 920325 was added to Notepad.

Product 920325 was added to the cart.

Part No. 920326 BXT ML4 BE 60

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf

You are not authorized to download DEHN.920326.wspak

You are not authorized to download DEHN.920326.edz

Product 920326 was added to Notepad.

Product 920326 was added to the cart.

Part No. 920327 BXT ML4 BE 180

You are not authorized to download 920310.stp

You are not authorized to download 920310.igs

You are not authorized to download 920310.jt

You are not authorized to download 920310.dwg

You are not authorized to download 920310m_E.dxf
