FS / USD

电涌保护器采用 SUB-D 接口技术，方便更换
9 针标准接口
标准 Profibus-DP

Details

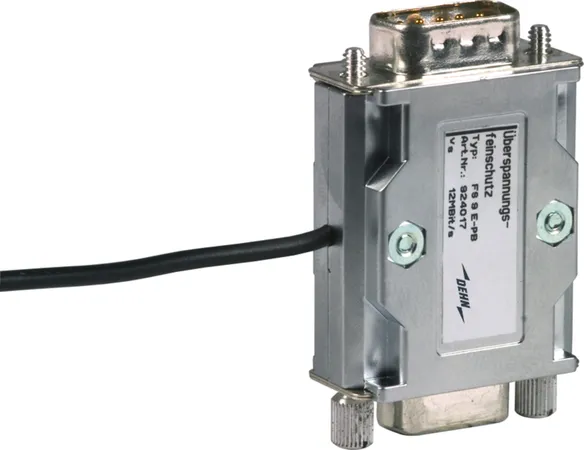

FS 9E PB

SUB-D接口电涌保护器，9针，适用于 Profibus-DP，其中6脚为编程接口不做保护。

1 Product

Part No. 924017 FS 9E PB 6

GTIN 4013364045934, Customs tariff No. (EU): 853630, Gross weight: 38.40 g, PU: 1.00 件

Images

Additional information

FS 9E PB 6 电涌保护器
用于Profibus-DP
SPD 分类：Type 4 / P1
依据 EN 61643-21 测试
保护Profibus-DP 数据接口
SINEC L2高达12 MBit/s
通过接地线接地
直流最大持续工作电压: 7 V
C1 标称放电电流 (8/20 μs) (线-线) : 0.2 kA
C1 标称放电电流 (8/20 μs) (线-SG) : 0.2 kA
连接管脚: 线: 3/8, SG: 5, PG: 1, 6: 未保护

制造商： DEHN
型号: FS 9E PB 6
货号: 924017
其他类似产品

Certificates

Technical data

SPD分类	[
直流最大持续工作电压 (U_C )	7 V
C1 标称放电电流 (8/20 μs) (线-线) (I_n )	0.2 kA
C1 标称放电电流 (8/20 μs) (线-SG) (I_n )	0.2 kA
C1 标称放电电流 (8/20 μs) (SG-PG) (I_n )	0.4 kA
截止频率 (f_G )	90 MHz
接线方式 (入/出)	SUB-D 9针公头 / SUB-D 9针母头

SPD分类	[
标称电压 (U_N )	6 V
直流最大持续工作电压 (U_C )	7 V
C1 标称放电电流 (8/20 μs) (线-线) (I_n )	0.2 kA
C1 标称放电电流 (8/20 μs) (线-SG) (I_n )	0.2 kA
C1 标称放电电流 (8/20 μs) (SG-PG) (I_n )	0.4 kA
电压保护水平 I_n C1 (线-线) (U_P )	≤ 32 V
电压保护水平 I_n C1 (线-SG) (U_P )	≤ 32 V
电压保护水平 I_n C1 (SG-PG) (U_P )	≤ 25 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 25 V
电压保护水平 1 kV/μs C3 (线-SG) (U_P )	≤ 25 V
电压保护水平 1 kV/μs C3 (SG-PG) (U_P )	≤ 18 V
截止频率 (f_G )	90 MHz
电容 (线-线) (C)	25 pF
电容 (线-SG) (C)	35 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 40
安装方式	SUB-D (2个螺栓螺丝，4/40 UNC)
接线方式 (入/出)	SUB-D 9针公头 / SUB-D 9针母头
连接管脚	线: 3/8, SG: 5, PG: 1, 6: 未保护
接地方式	自带接地导线 (0.75 mm²)
外壳材质	塑料，金属
颜色	银色
测试标准	IEC 61643-21 / EN 61643-21
