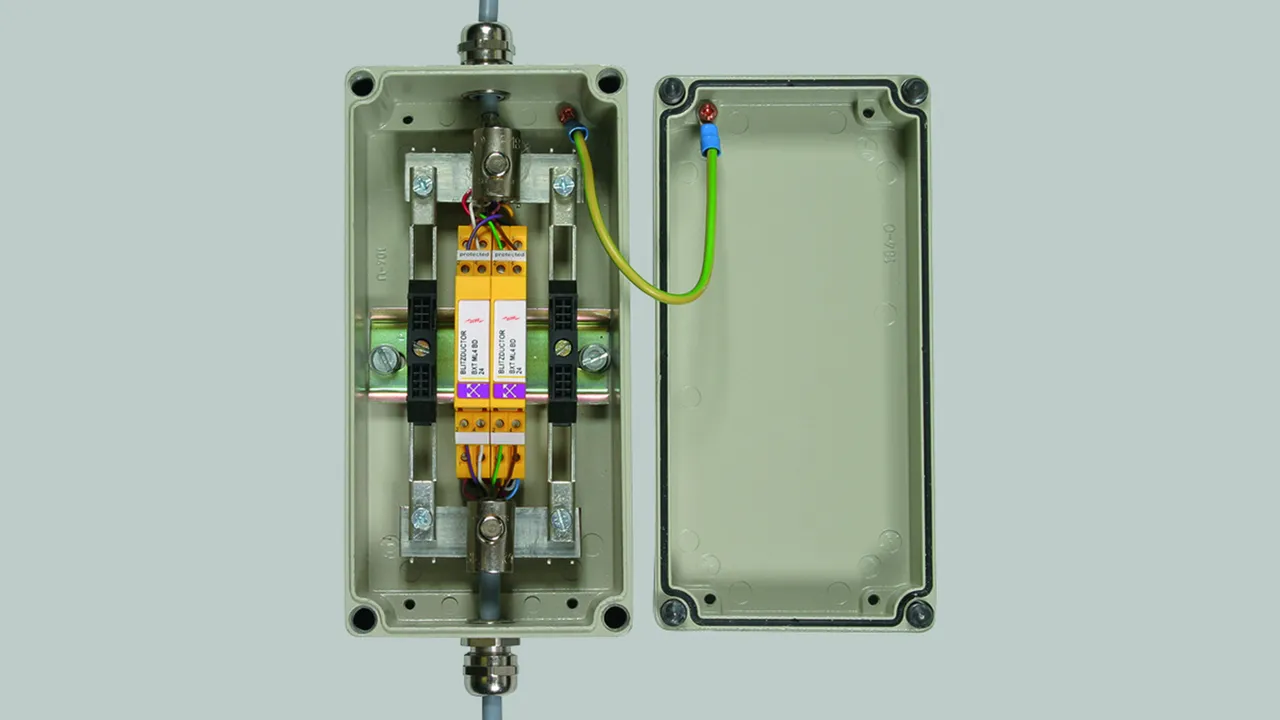

DIN轨屏蔽连接

通过5kA (10/350 μs)的雷电冲击电流测试
不锈钢材质，耐腐蚀
弹簧元件确保屏蔽连接持久可靠

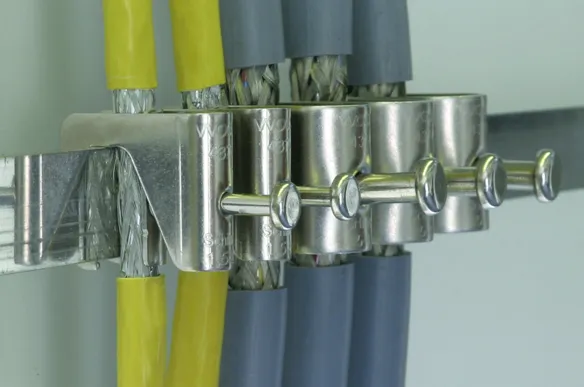

屏蔽连接端子

屏蔽连接端子，用于汇流排安装（18x3）的接地线缆屏蔽。适用于防雷等电位连接。可以用于后期安装，并且无需切断线缆屏蔽，也无需安装工具。

2 Products

Part No. 919010 SAK 6.5 SN MS

GTIN 4013364071612, Customs tariff No. (EU): 853690, Gross weight: 13.00 g, PU: 1.00 件

Images

Open PDF

Additional information

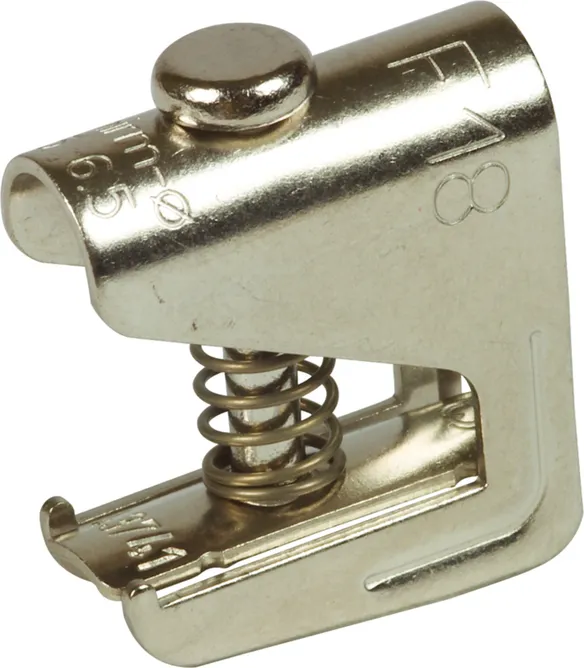

SAK 6.5 SN MS 屏蔽连接端子
用于屏蔽连接装置 6.5
夹持范围直径 1.5-6.5 mm
镀镍黄铜
用于汇流排（18x3）安装的接地线缆屏蔽
带可滑动弹簧

制造商： DEHN
型号: SAK 6.5 SN MS
货号: 919010
其他类似产品

Technical data

雷电冲击电流承载能力 (10/350 μs)	5 kA
夹持范围圆导体	1.5-6.5 mm
材质	镀镍黄铜
安装方式	SN 18x3 CU 1000

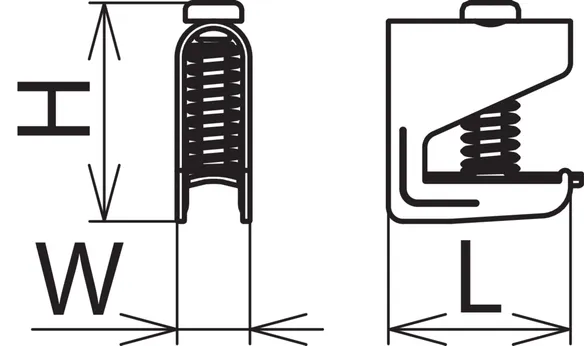

尺寸 (宽 x 长 x 高)	10 x 25 x 40 mm

Product 919010 was added to Notepad.

Go to Notepad

Product 919010 was added to the cart.

Go to Web-Shop

Part No. 919011 SAK 11 SN MS

GTIN 4013364071605, Customs tariff No. (EU): 853690, Gross weight: 27.00 g, PU: 1.00 件

Images

Open PDF

Additional information

SAK 11 SN MS 屏蔽连接端子
用于屏蔽连接装置 11
夹持范围直径 5.0-11.0 mm
镀镍黄铜
用于汇流排（18x3）安装的接地线缆屏蔽
带可滑动弹簧

制造商： DEHN
型号: SAK 11 SN MS
货号: 919011
其他类似产品

Technical data

雷电冲击电流承载能力 (10/350 μs)	5 kA
夹持范围圆导体	5-11 mm
材质	镀镍黄铜
安装方式	SN 18x3 CU 1000
尺寸 (宽 x 长 x 高)	17 x 25 x 47 mm

Product 919011 was added to Notepad.

Go to Notepad

Product 919011 was added to the cart.

Go to Web-Shop

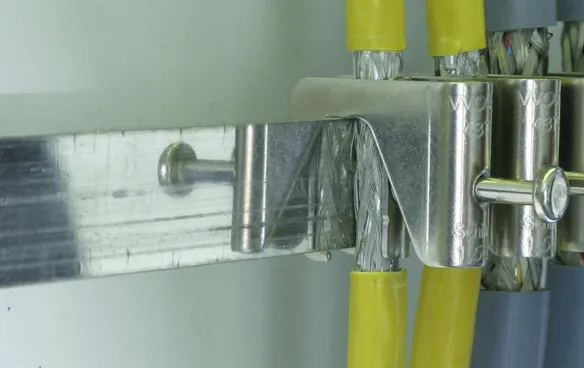

汇流排

屏蔽连接端子的安装导轨。可以安装在汇流排支撑件上。

1 Product

Part No. 919016 SN 18X3 CU 1000

GTIN 4013364071551, Customs tariff No. (EU): 740729, Gross weight: 479.19 g, PU: 1.00 件

Images

Additional information

SN 18X3 CU 1000 汇流排（18x3 mm）
用于固定屏蔽接线端子
镀锡铜
长度 1000 mm
安装在汇流排支撑件上

制造商： DEHN
型号: SN 18X3 CU 1000
货号: 919016
其他类似产品

Technical data

材质	镀锡铜
安装方式	汇流排支撑

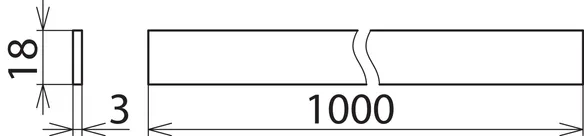

尺寸 (宽 x 长 x 高)	18 x 1000 x 3 mm

Product 919016 was added to Notepad.

Go to Notepad

Product 919016 was added to the cart.

Go to Web-Shop

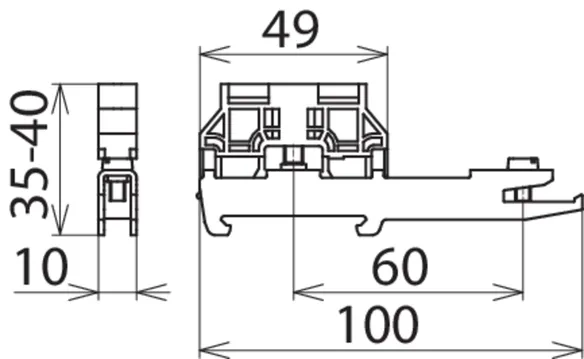

单侧连接导轨支架

导轨支架，适用于DIN轨安装。屏蔽连接端子可通过汇流排与DIN轨实现低阻抗连接。

1 Product

Part No. 919012 SH1 18X3 ST

GTIN 4013364071599, Customs tariff No. (EU): 853690, Gross weight: 39.90 g, PU: 1.00 件

Predecessor

Images

Open PDF

Additional information

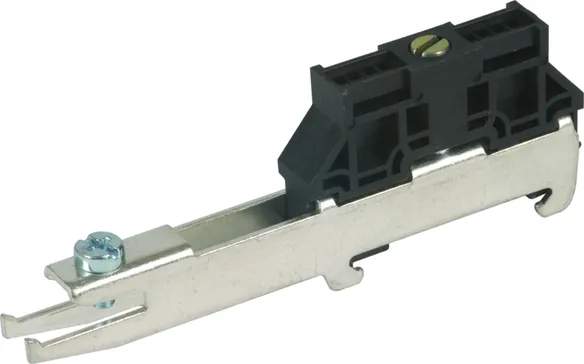

SH1 18X3 ST 单侧连接导轨支架
导轨支架，型号SH1
带1个屏蔽连接端子
镀锡钢
用于18 x 3 mm汇流排
依据EN60715用于35mm DIN导轨
用于系统接地

版本: 单侧连接

制造商： DEHN
型号: SH1 18X3 ST
货号: 919012
其他类似产品

Technical data

版本	单侧连接
材质	镀锡钢
安装方式	35 mm DIN 轨，依据EN 60715

Product 919012 was added to Notepad.

Go to Notepad

Product 919012 was added to the cart.

Go to Web-Shop

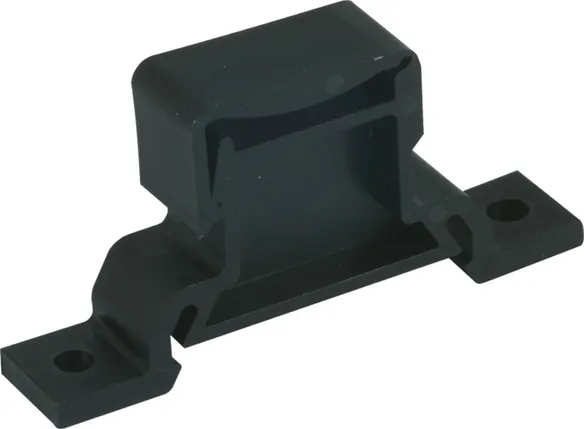

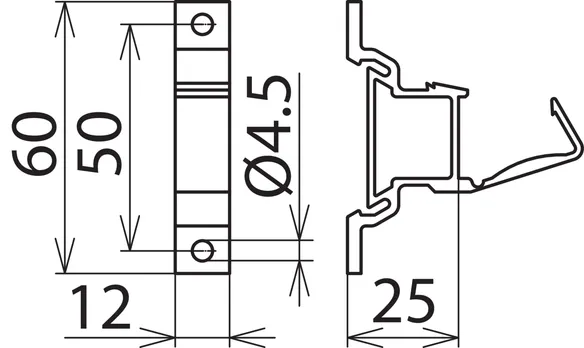

绝缘导轨支架

绝缘导轨支架，用于DIN轨安装或者螺丝连接。

1 Product

Part No. 919014 SH 18X3 K

GTIN 4013364071575, Customs tariff No. (EU): 392690, Gross weight: 5.30 g, PU: 1.00 件

Images

Additional information

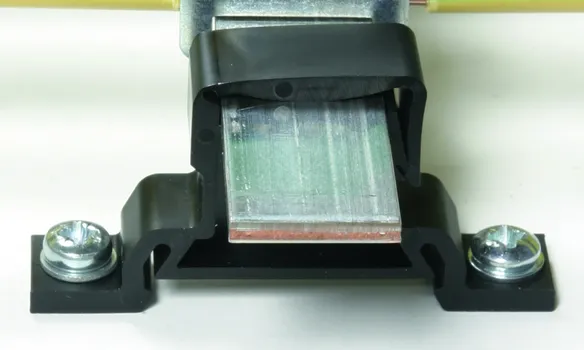

SH 18X3 K 绝缘导轨支架
黑色塑料导轨支架，型号SH3
用于18 x 3 mm汇流排
依据EN60715用于35mm DIN导轨
用于系统绝缘

制造商： DEHN
型号: SH 18X3 K
货号: 919014
其他类似产品

Technical data

材质	塑料
颜色	黑色
安装方式	DIN轨或者安装板

Product 919014 was added to Notepad.

Go to Notepad

Product 919014 was added to the cart.

Go to Web-Shop

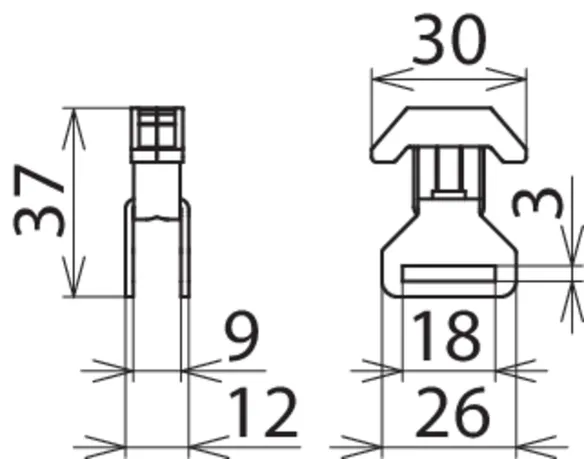

端子

特别适用于间接屏蔽接地。

1 Product

Part No. 919015 AK 35 SN 18X3 GG

GTIN 4013364071568, Customs tariff No. (EU): 853690, Gross weight: 15.40 g, PU: 1.00 件

Images

Additional information

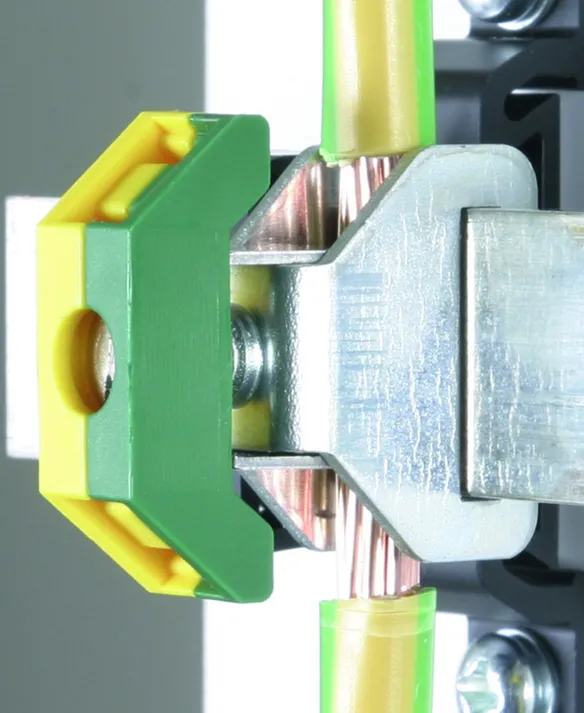

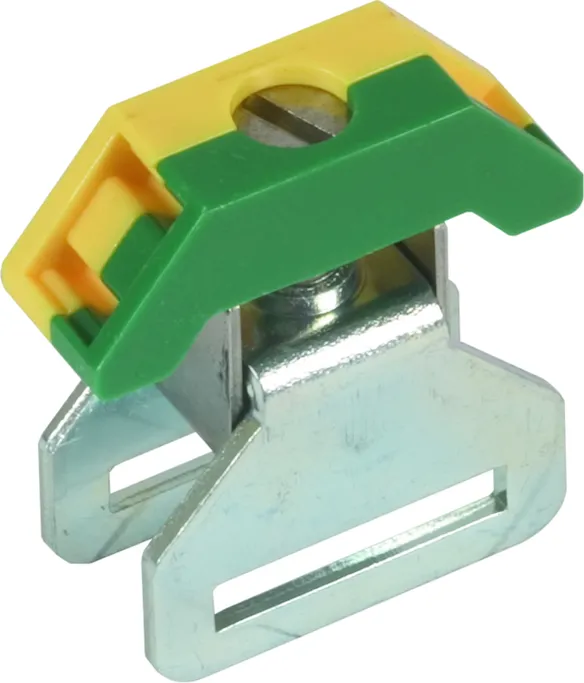

AK 35 SN 18X3 GG 端子
黄绿端子用于18x3 mm的汇流排
最大安装导线截面积35mm2

制造商： DEHN
型号: AK 35 SN 18X3 GG
货号: 919015
其他类似产品

Technical data

安装导线截面积	35 mm²
安装方式	汇流排

Product 919015 was added to Notepad.

Go to Notepad

Product 919015 was added to the cart.

Go to Web-Shop
