连接端子套件，用于HVI long引下线

用于 HVI long 引下线的连接端子

1 Product

Part No. 819650 AE BO10 KF HVI 75 V2A

GTIN 4013364534377, Customs tariff No. (EU): 853590, Gross weight: 193.30 g, PU: 10.00 件

Images

Additional information

用于 HVI long 引下线的连接端子（不锈钢）
HVI long 引下线的连接端子
用于密封 HVI long 引下线的两端，
在连接电缆时，
例如与接闪杆上的连接板或
外部防雷装置的其他部件连接时。
包括热缩套管
材料 : 不锈钢
连接方式: 螺栓 Ø10 mm，长 50 mm

制造商： DEHN
型号: AE BO10 KF HVI 75 V2A
货号: 819650
其他类似产品



Technical data

材料 不锈钢
连接方式 螺栓 Ø10 mm，长 50 mm
连接线缆直径 23 mm

Product 819650 was added to Notepad.

Go to Notepad

Product 819650 was added to the cart.

Go to Web-Shop

连接组件用于管道内部敷设的 HVI long 引下线

1 Product

Part No. 819655 HVI LO ASS RIV KF V2A

GTIN 4013364534384, Customs tariff No. (EU): 853590, Gross weight: 401.50 g, PU: 1.00 件

Images

Additional information

连接组件用于管道内部敷设的 HVI long 引下线 D 21mm
连接端子用于端接 HVI long 引下线的两端
材料 : 不锈钢
连接方式: 螺栓 Ø10 mm，长 50 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LO ASS RIV KF V2A
货号: 819655
其他类似产品



Technical data

材料 不锈钢
连接方式 螺栓 Ø10 mm，长 50 mm
连接线缆直径 23 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819655 was added to Notepad.

Go to Notepad

Product 819655 was added to the cart.

Go to Web-Shop

绝缘连接端子，用于HVI long 引下线

3 Products

Part No. 819173 AE ISO BO10 KF HVI 75 V2A

GTIN 4013364530027, Customs tariff No. (EU): 853590, Gross weight: 233.63 g, PU: 5.00 件

Images

Additional information

用于 HVI 引下线的绝缘连接元件（接地侧）
用于在接地侧
端接 HVI 引下线
的绝缘连接端子，
包括热缩套管。
用于 HVI
的绝缘测试
材料 : 不锈钢 / 塑料
连接方式: 螺栓 Ø10 mm，长 50 mm，带有 M12 螺纹，配有弹簧垫圈

制造商： DEHN
型号: AE ISO BO10 KF HVI 75 V2A
货号: 819173
其他类似产品



Technical data

材料 不锈钢 / 塑料
连接方式 螺栓 Ø10 mm，长 50 mm，带有 M12 螺纹，配有弹簧垫圈

Product 819173 was added to Notepad.

Go to Notepad

Product 819173 was added to the cart.

Go to Web-Shop

Part No. 819174 AE ISO RIV KF HVI 75 V2A

GTIN 4013364530034, Customs tariff No. (EU): 853590, Gross weight: 231.90 g, PU: 5.00 件

Images

Additional information

用于 HVI 引下线的绝缘连接元件（管内安装）
用于在管道内部
敷设端接 HVI 引下线
的绝缘连接端子，
包括热缩套管。
用于 HVI
的绝缘测试
材料 : 不锈钢 / 塑料
连接方式: 特殊蘑菇头

制造商： DEHN
型号: AE ISO RIV KF HVI 75 V2A
货号: 819174
其他类似产品



Technical data

材料 不锈钢 / 塑料
连接方式 特殊蘑菇头

Product 819174 was added to Notepad.

Go to Notepad

Product 819174 was added to the cart.

Go to Web-Shop

Part No. 819175 AE ISO RAV KF HVI 75 V2A

GTIN 4013364530041, Customs tariff No. (EU): 853590, Gross weight: 233.50 g, PU: 5.00 件

Images

Additional information

用于 HVI 引下线的绝缘连接元件（管外安装）
用于在管道外部
敷设端接 HVI 引下线
的绝缘连接端子，
包括热缩套管。
用于 HVI
的绝缘测试
材料 : 不锈钢 / 塑料
连接方式: 螺栓 Ø10 mm，长 50 mm，带有 M12 螺纹，配有弹簧垫圈

制造商： DEHN
型号: AE ISO RAV KF HVI 75 V2A
货号: 819175
其他类似产品

Certificates



Technical data

材料 不锈钢 / 塑料
连接方式 螺栓 Ø10 mm，长 50 mm，带有 M12 螺纹，配有弹簧垫圈

Product 819175 was added to Notepad.

Go to Notepad

Product 819175 was added to the cart.

Go to Web-Shop

等电位连接件，用于HVI long引下线

用于HVI long引下线密封端的电场放电。
特殊开槽设计，利于半导体护套的等电位连接。

1 Product

Part No. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Customs tariff No. (EU): 853590, Gross weight: 72.00 g, PU: 1.00 件

Images

Additional information

等电位连接件，用于HVI long引下线，不锈钢
用于HVI long引下线密封端的电场放电
特殊开槽设计，利于半导体护套的等电位连接
材料 : 不锈钢 StSt
夹持直径: 20 mm
连接孔径: 11 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: PAE 20 23 AB11 V2A
货号: 410229
其他类似产品

Certificates



Technical data

材料 不锈钢 StSt
夹持直径 20 mm
连接孔径 11 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410229 was added to Notepad.

Go to Notepad

Product 410229 was added to the cart.

Go to Web-Shop

测量点端子

用于 HVI 检查的测量点。

1 Product

Part No. 819649 MPK 18 V2A

GTIN 4013364512498, Customs tariff No. (EU): 853890, Gross weight: 41.80 g, PU: 5.00 件

Images

Additional information

测量点端子用于绝缘测试
测量点端子
用于永久安装
，在

HVI light plus 引下线和
HVI 引下线的绝缘测试期间
连接测量仪器。
材料 : 不锈钢
夹持直径: 18-20 mm

制造商： DEHN
型号: MPK 18 V2A
货号: 819649
其他类似产品



Technical data

材料 不锈钢
夹持直径 18-20 mm

Product 819649 was added to Notepad.

Go to Notepad

Product 819649 was added to the cart.

Go to Web-Shop

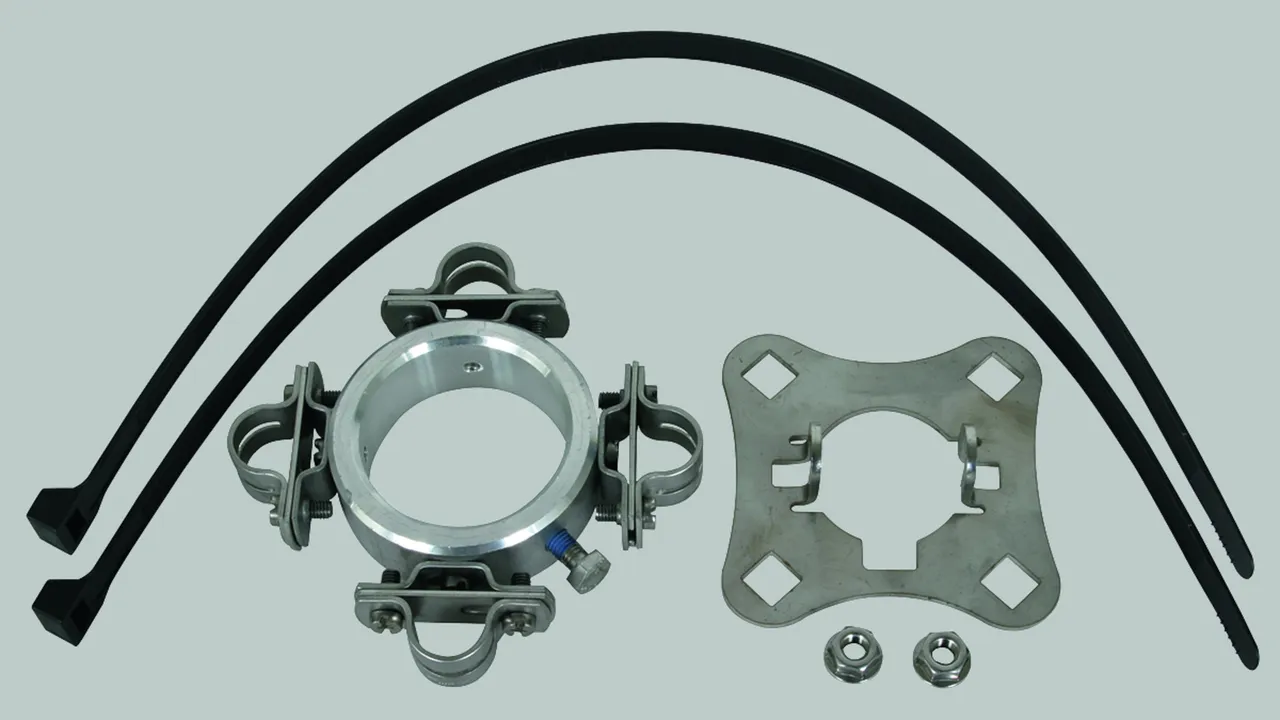

固定附件，用于HVI long引下线 黑色/灰色

固定附件，用于 HVI long 引下线支撑管外部安装固定，包含连接板（用于固定 4 根线缆，含两套自锁螺母）和带有 4 个可调引下线夹持件的固定环（直径 Ø20），还包含两个配有塑料半支架的线缆扎带。

1 Product

Part No. 819294 BFS D61 4X20

GTIN 4013364152571, Customs tariff No. (EU): 853890, Gross weight: 780.80 g, PU: 1.00 件

Images

Additional information

固定附件，用于HVI long引下线，直径20 mm，不锈钢 / 铝
用于HVI long引下线支撑管外部安装固定
包含连接板（用于固定4根线缆，含两套自锁螺母）
和带有4个可调线缆夹持件的固定环（直径20 mm）
还包含两个线缆扎带
材料 : 不锈钢 StSt / 铝 Al
连接板支持范围: 方孔 13 mm
夹持线缆直径: 4 x 20 mm
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: BFS D61 4X20
货号: 819294
其他类似产品

Certificates



Technical data

材料 不锈钢 StSt / 铝 Al
连接板支持范围 方孔 13 mm
夹持线缆直径 4 x 20 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819294 was added to Notepad.

Go to Notepad

Product 819294 was added to the cart.

Go to Web-Shop

用于消音的支撑管套

1 Product

Part No. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Customs tariff No. (EU): 853890, Gross weight: 109.60 g, PU: 1.00 件

Images

Additional information

支撑管套 用于消音
用于内部敷设的 HVI long 引下线
Ø20 mm 和 Ø23 mm 在支撑管内
材料 : 塑料
适用于: 黑色 HVI long 引下线和灰色 HVI long 引下线
引下线直径 Ø: 20 / 23 mm

制造商： DEHN
型号: SCHIRM HVI SCH RED
货号: 819235
其他类似产品

Certificates



Technical data

材料 塑料
适用于 黑色 HVI long 引下线和灰色 HVI long 引下线
引下线直径 Ø 20 / 23 mm

Product 819235 was added to Notepad.

Go to Notepad

Product 819235 was added to the cart.

Go to Web-Shop
