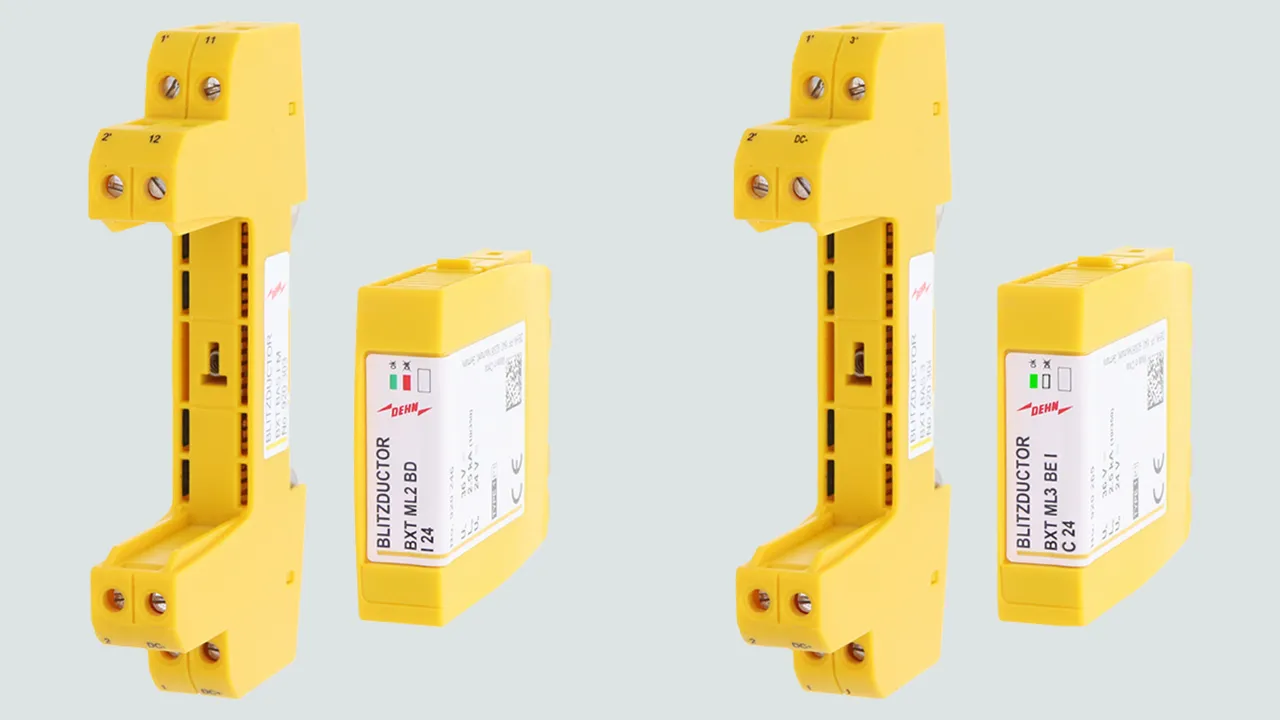

BLITZDUCTOR XT - 带显示和远程信号功能

节省空间的复合雷电流电涌保护器，由底座和带 LED 状态指示器的插入式保护模块组成

具有集成的 LifeCheck 检测功能
ML2 保护模块可通过相应的底座元件额外发出远程信号
带集成电源端子的底座元件，当保护模块被移除时，不会中断信号
通过 DIN 导轨接地

用于保护 2 个核心 BXT ML2 B... I ...

节省空间的复合雷电流电涌保护器模块RFID LifeCheck BXT ML2 B... I ... 带 LED 状态显示和 LifeCheck 检测功能。
用于保护 1 个双线无接地对称接口。
通过内部传感器系统检测模块状态。
与 BXT BAS FM 基本部件结合使用：带集成电源和遥信端子，拆下保护模块时无信号隔离功能

5 Products

Part No. 920303 BXT BAS FM

GTIN 6942299507737, Gross weight: 46.00 g, PU: 1.00 件

Images

Additional information

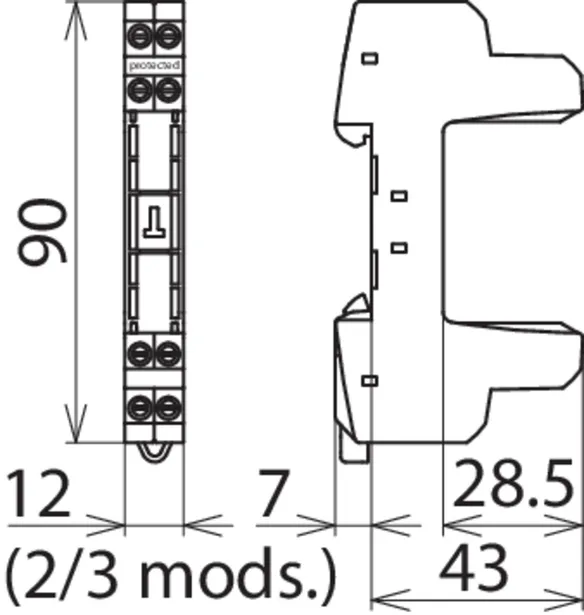

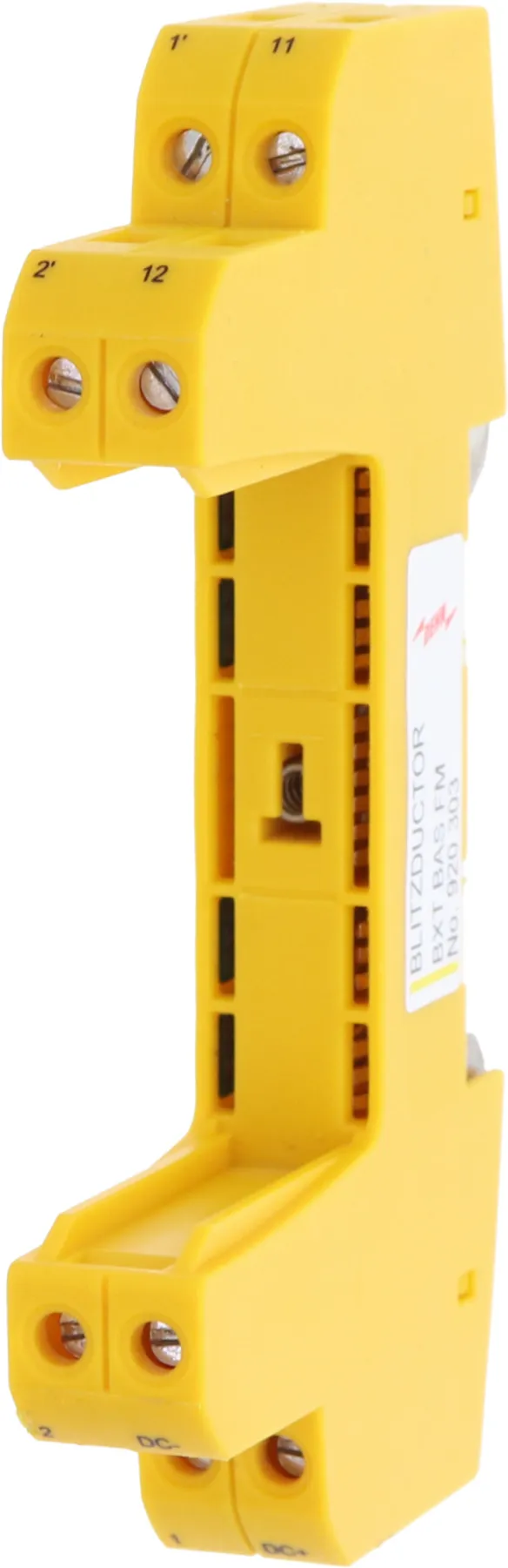

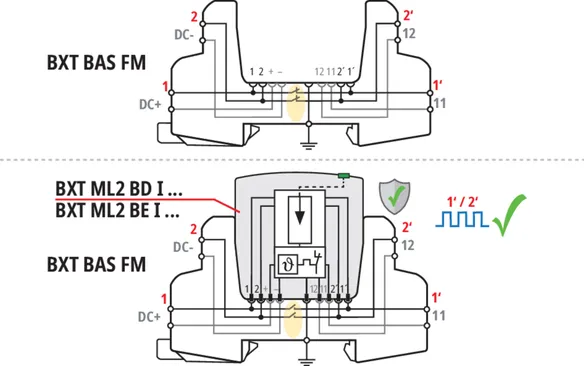

BLITZDUCTOR XT 底座 BXT BAS FM
底座为直通端子，用于 Blitzductor XT ML2 B... I ... 模块
带集成电源和遥信端子
当模块被移除时不会中断信号

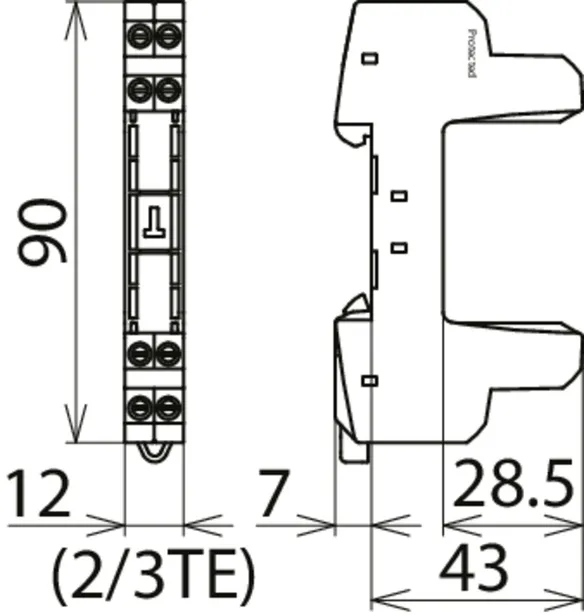

结构宽度为 12 mm（2/3 个模组）

制造商： DEHN
型号: BXT BAS FM
货号: 920303
其他类似产品

Technical data

状态指示元件	遥信端子（常开）
安装方式	35 mm DIN 轨，依据 EN 60715
输入/输出	螺丝/螺丝
待保护导线的连接端子	1 / 1' 和 2 / 2'
电源连接端子	DC+ / DC-
直流输入电压范围 (U_IN )	20 - 28 V
远程信号触点的连接端子	11 / 12
开关功率 DC	30 V / 1 A
信号中断	否

状态指示元件	遥信端子（常开）
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 20
接地方式	35 mm DIN 轨，依据 EN 60715
外壳材质	聚酰胺 PA 6.6
颜色	黄色
安装方式	35 mm DIN 轨，依据 EN 60715
输入/输出	螺丝/螺丝
待保护导线的连接端子	1 / 1' 和 2 / 2'
电源连接端子	DC+ / DC-
直流输入电压范围 (U_IN )	20 - 28 V
最大标称电流输入 (I_IN )	14 mA
远程信号触点的连接端子	11 / 12
遥信端子/端子类型	常闭触点 (nc)
开关功率 DC	30 V / 1 A
信号中断	否
单股线截面积	0.08-4 mm²
软线截面积	0.08-2.5 mm²
扭矩（端子）	0.4 Nm

Product 920303 was added to Notepad.

Go to Notepad

Product 920303 was added to the cart.

Go to Web-Shop

Part No. 920272 BXT ML2 BD I HF 5

GTIN 6942299507713, Gross weight: 30.11 g, PU: 1.00 件

Images

Additional information

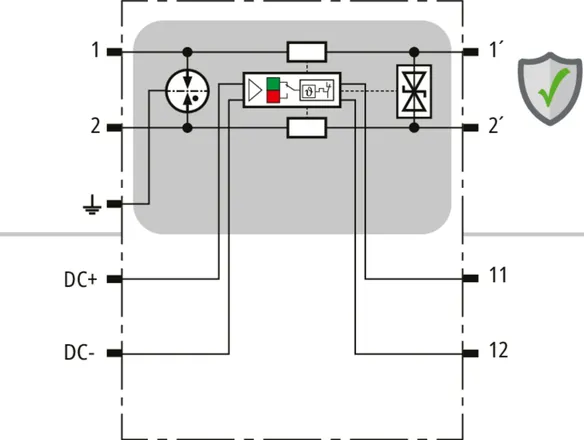

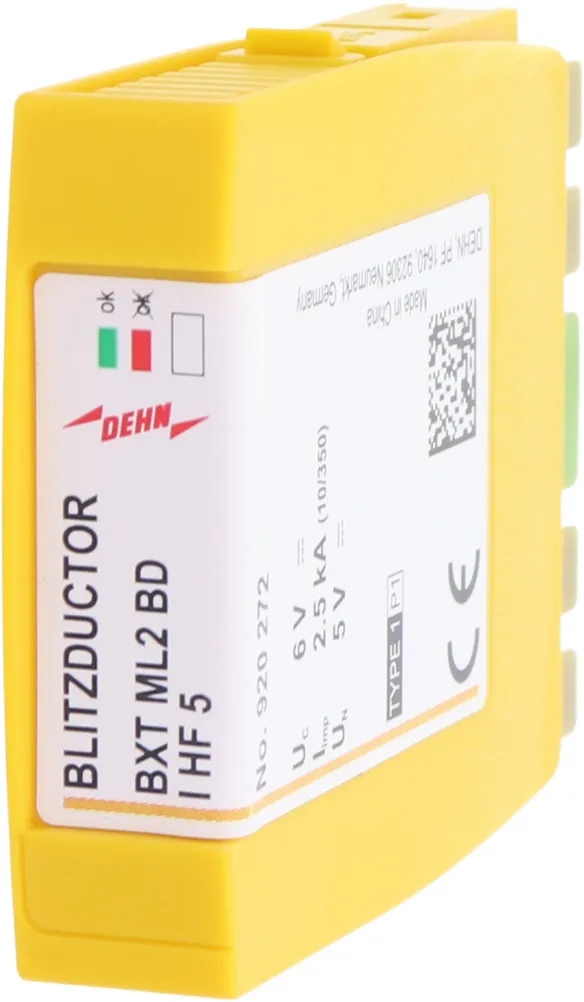

BLITZDUCTOR XT ML2 BD I HF 5 带 LifeCheck 的复合雷电流/电涌保护器模块
等级为 1 / P1 的复合雷电流/电涌保护器模块，BLITZDUCTOR XT，
根据 EN 61643-21 标准进行了测试，用于保护地电位隔离的高频总线系统的双线，
配有 LED 状态指示灯，并可通过底座实现远程信号功能。
仅与 BXT BAS FM 底座组合使用。

制造商： DEHN
型号: BXT ML2 BD I HF 5
货号: 920272
其他类似产品

Certificates

Technical data

标称电压 (U_N )	5 V
标称电流 (45 °C) (I_L )	1.0 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
每线串联阻抗	1.0 ohms
状态指示元件	2 色 LED（绿，红）
直流输入电压范围 (U_IN )	20 - 28 V

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 23 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 13 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 500 V
电压保护水平，线对线，3 kA (U_P )	≤ 23 V
A2 电流承载能力 (屏蔽-PG)	X A
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100.0 MHz
电容 (线-线) (C)	≤ 40 pF
电容 (线-PG) (C)	≤ 20 pF
电涌保护器更换	红色 LED
状态指示元件	2 色 LED（绿，红）
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS FM
接地方式	底座 BXT BAS FM
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
SIL 类别	SIL3 *)
直流输入电压范围 (U_IN )	20 - 28 V
最大标称电流输入 (I_IN )	14 mA

Product 920272 was added to Notepad.

Go to Notepad

Product 920272 was added to the cart.

Go to Web-Shop

Part No. 920246 BXT ML2 BD I 24

GTIN 6942299507720, Gross weight: 30.00 g, PU: 1.00 件

Images

Additional information

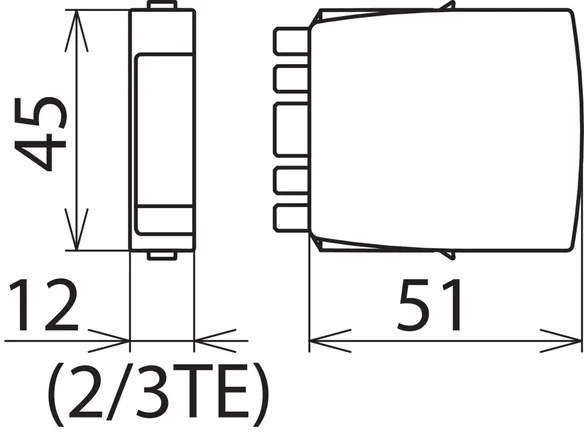

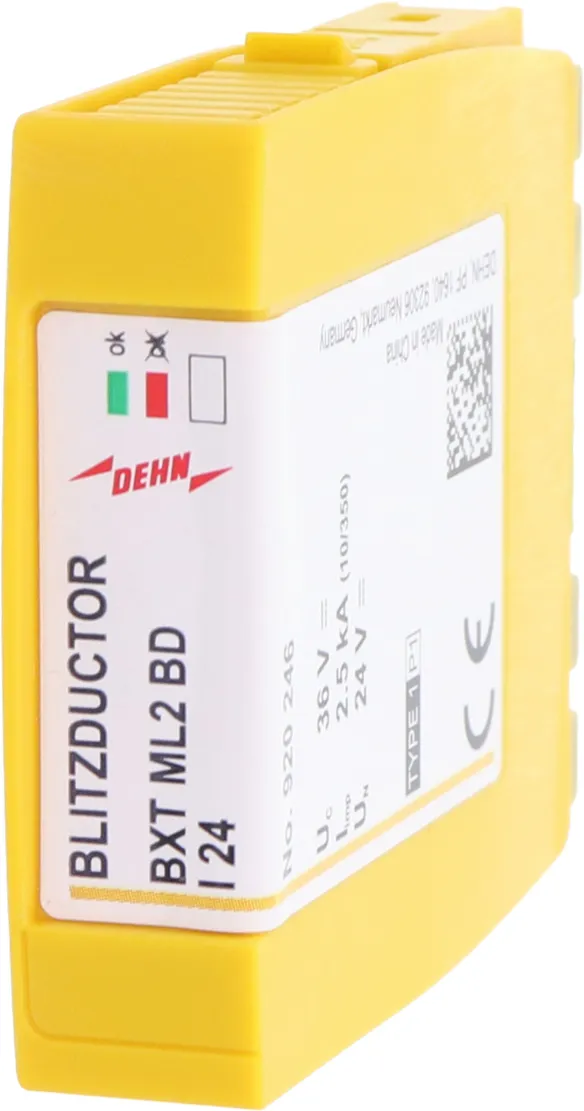

BLITZDUCTOR XT BXT ML2 BD I 24 带 LifeCheck 的复合雷电流/电涌保护器模块
等级为 1 / P1 的复合雷电流/电涌保护器模块，BLITZDUCTOR XT，
根据 EN 61643-21 标准进行了测试，用于保护地电位隔离的对称接口的双线，
配有 LED 状态指示灯，并可通过底座实现远程信号功能。
仅与 BXT BAS FM 底座组合使用。

制造商： DEHN
型号: BXT ML2 BD I 24
货号: 920246
其他类似产品

Certificates

Technical data

标称电压 (U_N )	24 V
标称电流 (45 °C) (I_L )	1.0 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
每线串联阻抗	1.0 ohms
状态指示元件	2 色 LED（绿，红）
直流输入电压范围 (U_IN )	20 - 28 V

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	36 V
交流最大持续工作电压 (U_C )	25.4 V
标称电流 (45 °C) (I_L )	1.0 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 58 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 650 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 46 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 500 V
电压保护水平，线对线，3 kA (U_P )	≤ 55 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	5.2 MHz
电容 (线-线) (C)	≤ 1 nF
电容 (线-PG) (C)	≤ 25 pF
电涌保护器更换	红色 LED
状态指示元件	2 色 LED（绿，红）
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS FM
接地方式	底座 BXT BAS FM
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
SIL 类别	SIL3 *)
直流输入电压范围 (U_IN )	20 - 28 V
最大标称电流输入 (I_IN )	14 mA

Product 920246 was added to Notepad.

Go to Notepad

Product 920246 was added to the cart.

Go to Web-Shop

Part No. 920273 BXT ML2 BE I HF 5

GTIN 6942299508048, Gross weight: 30.48 g, PU: 1.00 件

Images

Additional information

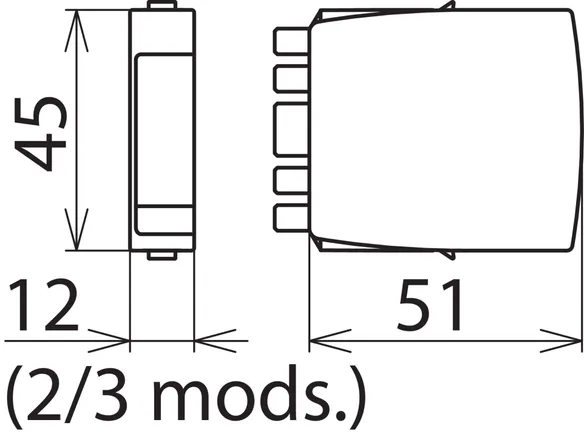

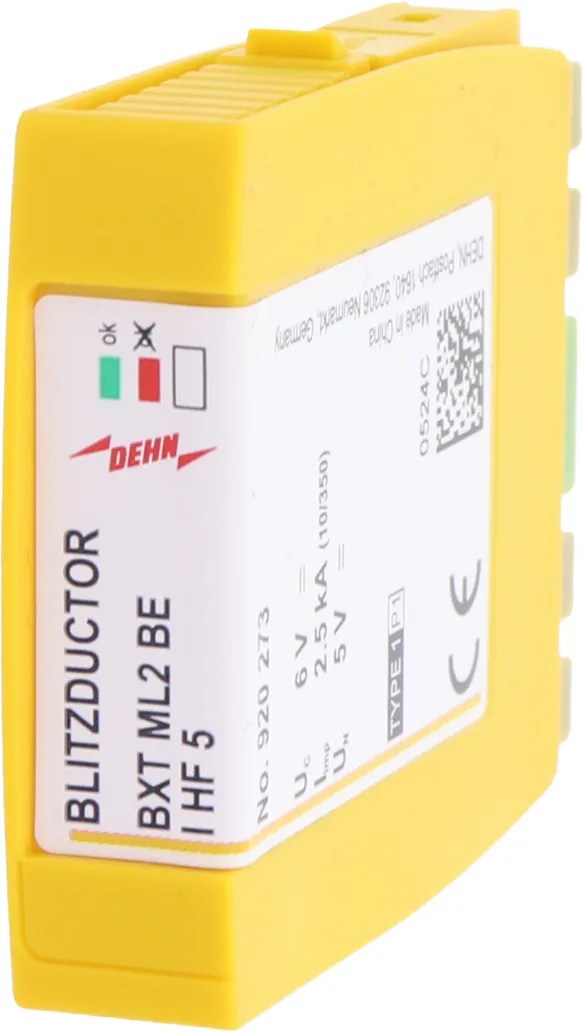

BLITZDUCTOR XT ML2 BE I HF 5 带 LifeCheck 的复合雷电流/电涌保护器模块
等级为 1 / P1 的复合雷电流/电涌保护器模块，BLITZDUCTOR XT，
按照 EN 61643-21 标准进行测试，用于保护双线电涌保护器，带 LED 状态指示灯
通过底座部分实现远程信号功能。
仅与 BXT BAS FM 底座组合使用。

制造商： DEHN
型号: BXT ML2 BE I HF 5
货号: 920273
其他类似产品

Certificates

Technical data

标称电压 (U_N )	5 V
标称电流 (45 °C) (I_L )	1.0 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
每线串联阻抗	1.0 ohms
状态指示元件	2 色 LED（绿，红）
直流输入电压范围 (U_IN )	20 - 28 V

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 25 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 12 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 12 V
电压保护水平，线对线，3 kA (U_P )	≤ 24 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100 MHz
电容 (线-线) (C)	≤ 40 pF
电容 (线-PG) (C)	≤ 40 pF
电涌保护器更换	红色 LED
状态指示元件	2 色 LED（绿，红）
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS FM
接地方式	底座 BXT BAS FM
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
SIL 类别	SIL3 *)
直流输入电压范围 (U_IN )	20 - 28 V
最大标称电流输入 (I_IN )	14 mA

Product 920273 was added to Notepad.

Go to Notepad

Product 920273 was added to the cart.

Go to Web-Shop

Part No. 920264 BXT ML2 BE I C 24

GTIN 6942299508024, Gross weight: 30.35 g, PU: 1.00 件

Images

Additional information

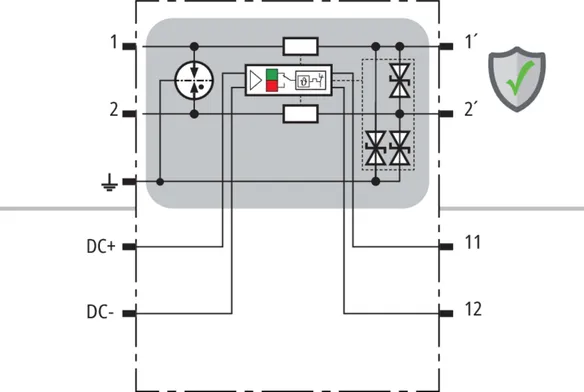

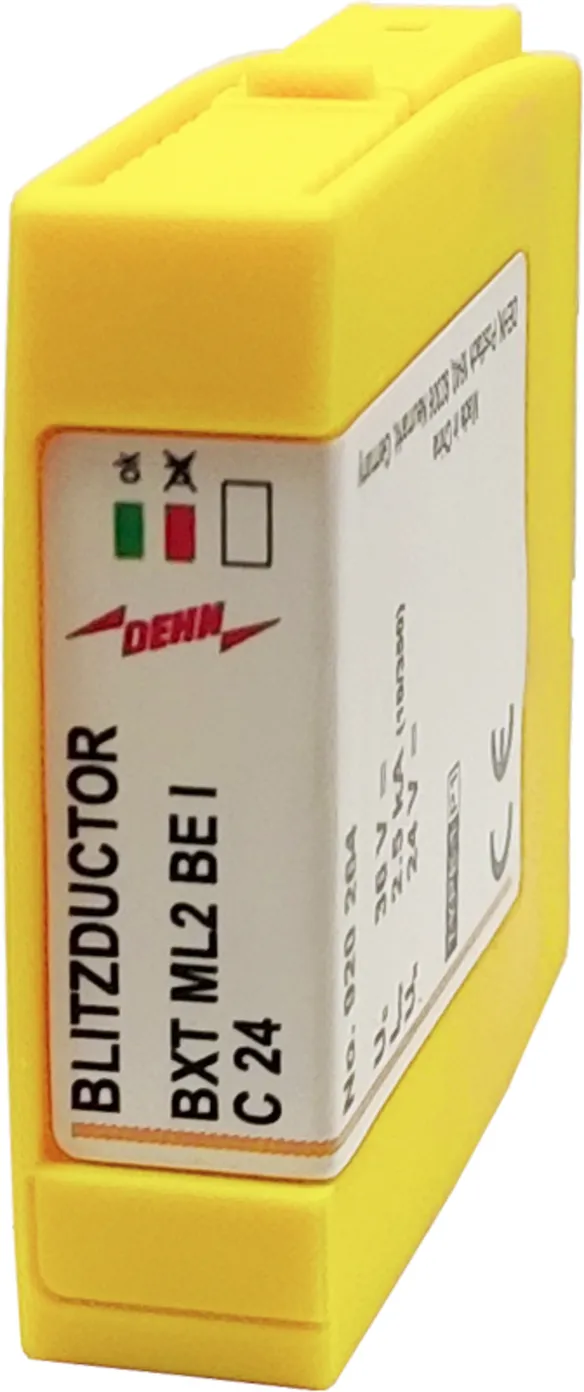

BLITZDUCTOR XT ML2 BE I C 24 带 LifeCheck 的复合雷电流/电涌保护器模块
等级为 1 / P1 的复合雷电流/电涌保护器模块，BLITZDUCTOR XT，
按照 EN 61643-21 标准进行测试，用于保护双线电涌保护器，带 LED 状态指示灯
通过底座部分实现远程信号功能。
仅与 BXT BAS FM 底座组合使用。

制造商： DEHN
型号: BXT ML2 BE I C 24
货号: 920264
其他类似产品

Certificates

Technical data

标称电压 (U_N )	24 V
标称电流 (45 °C) (I_L )	1.0 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
每线串联阻抗	1.0 ohms
状态指示元件	2 色 LED（绿，红）
直流输入电压范围 (U_IN )	20 - 28 V

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	36 V
交流最大持续工作电压 (U_C )	25.4 V
标称电流 (45 °C) (I_L )	1.0 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 58 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 46 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 46 V
电压保护水平，线对线，3 kA (U_P )	≤ 58 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	3.5 MHz
电容 (线-线) (C)	≤ 1.5 nF
电容 (线-PG) (C)	≤ 1.5 nF
电涌保护器更换	红色 LED
状态指示元件	2 色 LED（绿，红）
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS FM
接地方式	底座 BXT BAS FM
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
SIL 类别	SIL3 *)
直流输入电压范围 (U_IN )	20 - 28 V
最大标称电流输入 (I_IN )	14 mA

Product 920264 was added to Notepad.

Go to Notepad

Product 920264 was added to the cart.

Go to Web-Shop

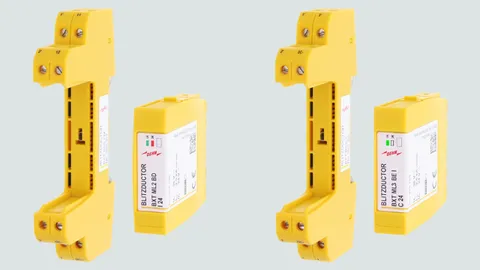

用于保护 3 线 BXT ML3 B... I ...

节省空间的复合雷电流电涌保护器模块LifeCheck BXT ML3 B... I ...
用于保护三根信号线，带 LED 状态指示灯。
仅与底座 BXT BAS 3 结合使用：带集成电源端子，当保护模块被移除时，不会中断信号。

2 Products

Part No. 920304 BXT BAS 3

GTIN 6942299508055, Gross weight: 46.20 g, PU: 1.00 件

Images

Additional information

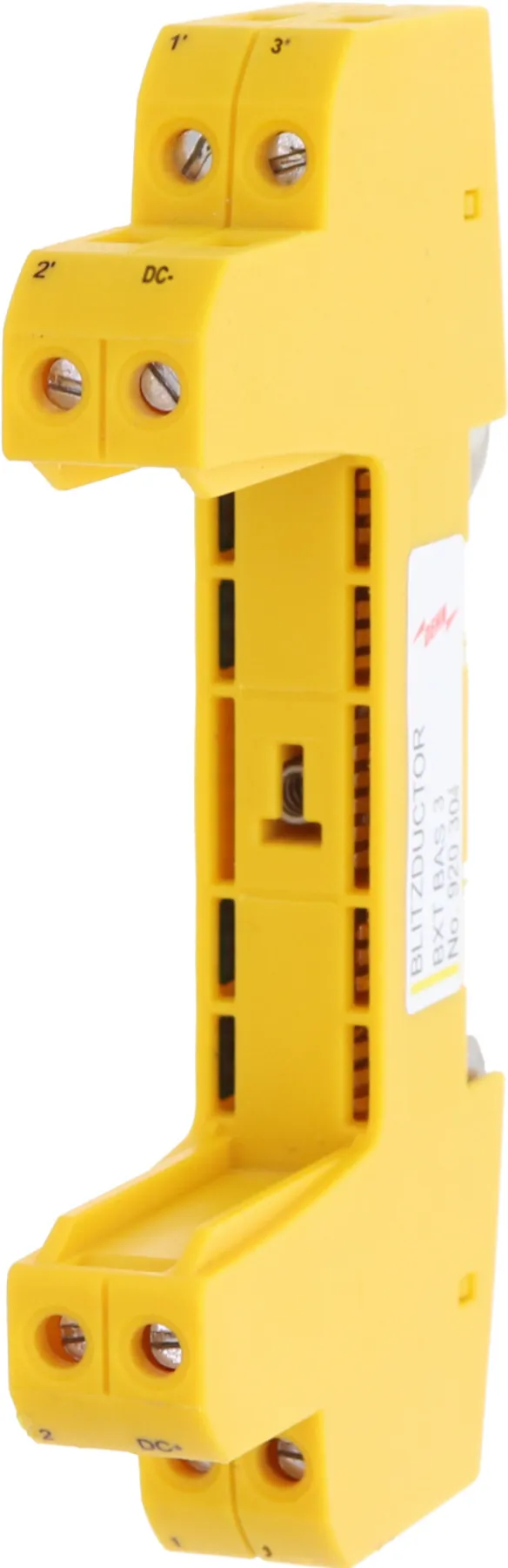

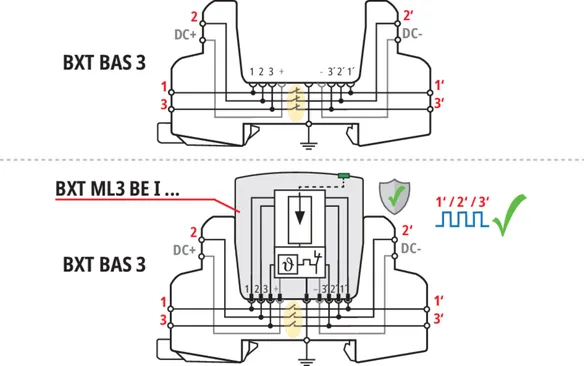

BLITZDUCTOR XT 底座 BXT BAS 3
底座为直通端子，用于 Blitzductor XT ML3 B... I ... 模块
带集成电源端子
当模块被移除时不会中断信号
结构宽度为 12 mm（2/3 个模组）

制造商： DEHN
型号: BXT BAS 3
货号: 920304
其他类似产品

Technical data

状态指示元件	---
安装方式	35 mm DIN 导轨，符合 EN 60715
输入/输出	螺钉/螺栓
待保护导线的连接端子	1 / 1'、2 / 2' 和 3 / 3'
电源连接端子	DC+ / DC-
直流输入电压范围 (U_IN )	20 - 28 V
信号中断	否

状态指示元件	---
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级	IP 20
接地方式	35 mm DIN 导轨，符合 EN 60715
外壳材质	聚酰胺 PA 6.6
颜色	黄色
安装方式	35 mm DIN 导轨，符合 EN 60715
输入/输出	螺钉/螺栓
待保护导线的连接端子	1 / 1'、2 / 2' 和 3 / 3'
电源连接端子	DC+ / DC-
直流输入电压范围 (U_IN )	20 - 28 V
最大标称电流输入 (I_IN )	5 mA
信号中断	否
单股线截面积	0.08-4 mm²
软线截面积	0.08-2.5 mm²
扭矩（端子）	0.4 Nm

Product 920304 was added to Notepad.

Go to Notepad

Product 920304 was added to the cart.

Go to Web-Shop

Part No. 920265 BXT ML3 BE I C 24

GTIN 6942299508031, Gross weight: 30.33 g, PU: 1.00 件

Images

Additional information

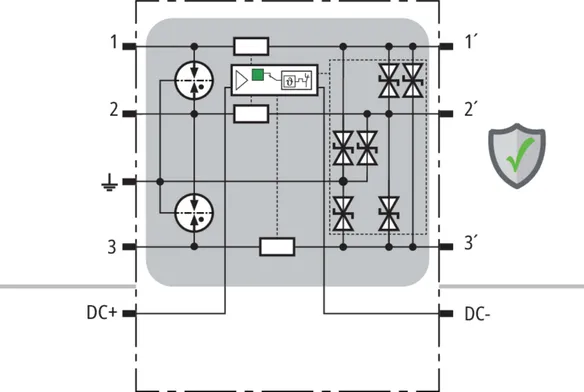

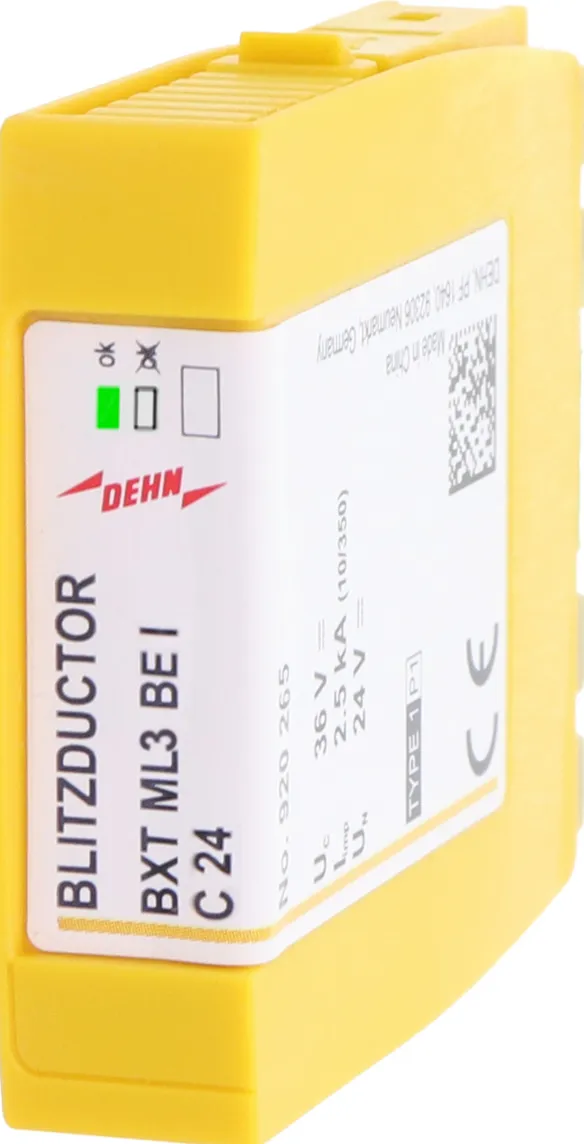

BLITZDUCTOR XT BXT ML3 BE I C 24 带 LifeCheck 的复合雷电流/电涌保护器模块
等级为 1 / P1 的复合雷电流/电涌保护器模块，BLITZDUCTOR XT，
根据 EN 61643-21 标准进行了测试，用于保护三根信号线，带 LED 状态指示灯。
仅与 BXT BAS 3 底座组合使用。

制造商： DEHN
型号: BXT ML3 BE I C 24
货号: 920265
其他类似产品

Certificates

Technical data

标称电压 (U_N )	24 V
标称电流 (45 °C) (I_L )	1.0 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
每线串联阻抗	1.0 ohms
状态指示元件	绿色 LED
直流输入电压范围 (U_IN )	20 - 28 V

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	36 V
交流最大持续工作电压 (U_C )	25.4 V
标称电流 (45 °C) (I_L )	1.0 A
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 63 V
电压保护水平，线对线，1 kV/µs C3 (U_P )	≤ 46 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 46 V
电压保护水平，线对线，3 kA (U_P )	≤ 58 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	2.7 MHz
电容 (线-线) (C)	≤ 2.0 nF
电容 (线-PG) (C)	≤ 1.8 nF
电涌保护器更换	LED 关闭
状态指示元件	绿色 LED
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS 3
接地方式	底座 BXT BAS 3
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
SIL 类别	SIL3 *)
直流输入电压范围 (U_IN )	20 - 28 V
最大标称电流输入 (I_IN )	5 mA

Product 920265 was added to Notepad.

Go to Notepad

Product 920265 was added to the cart.

Go to Web-Shop
