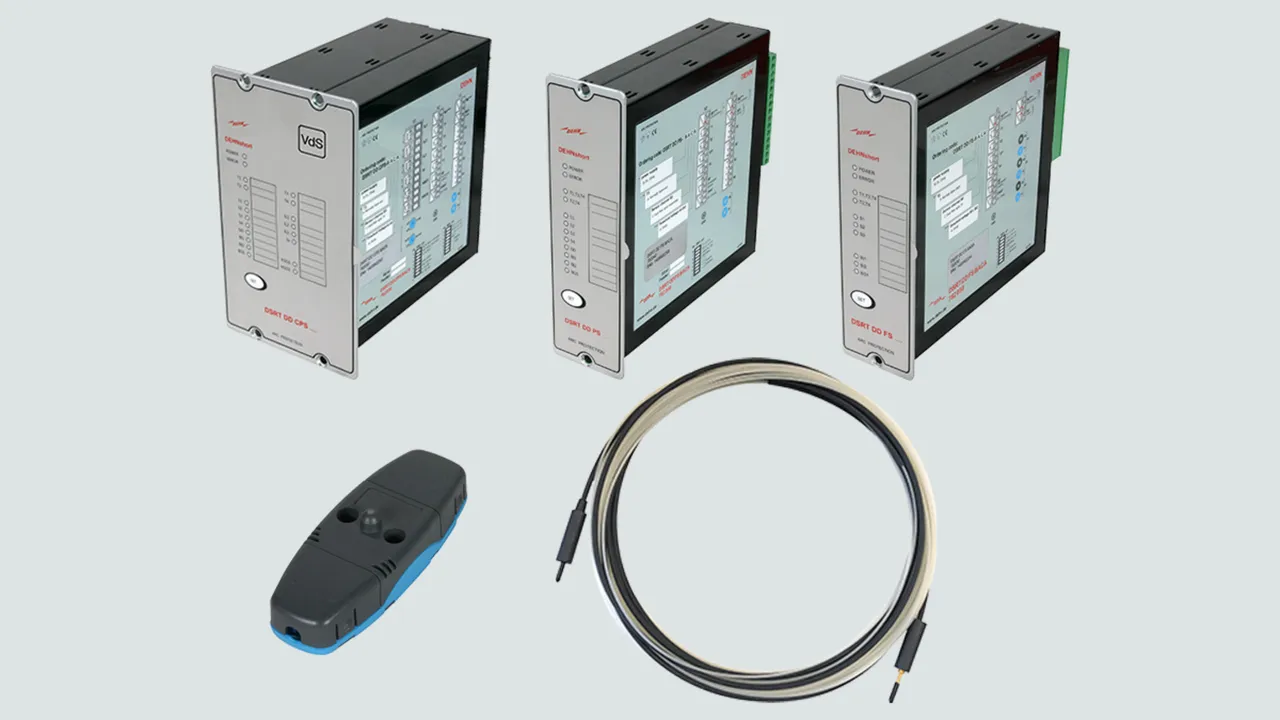

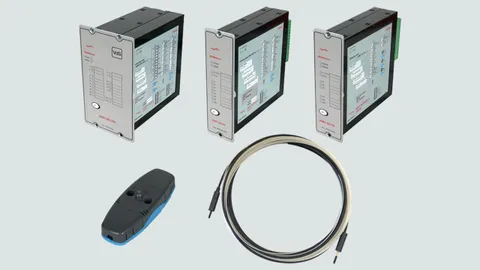

Aktives Störlichtbogenerfassungssystem DEHNshort

  • Personen- und Anlagenschutz gemäß DIN EN 61439.2, Bbl. 1 (IEC TR 61641 ed. 3, 2014)
  • Einsatz in Niederspannungs-Schaltgerätekombinationen gemäß DIN EN 61439-2 nach Integrationsprüfungen gemäß DIN VDE 0660-600-2-1, 2021 (IEC TS 63107:2020)
  • Verbesserte Anlagenverfügbarkeit
  • Modularer Systemaufbau
  • Systemstatus wird in der Front der Anlage signalisiert

Further information

Similar topics

Erfassungsgerät (Strom + Licht)

2 Products

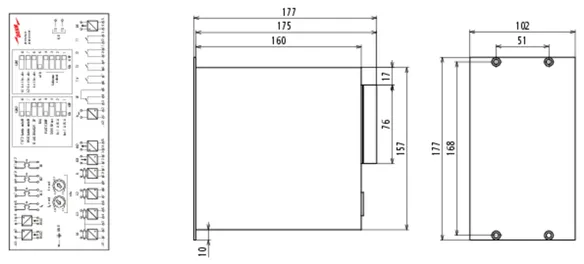

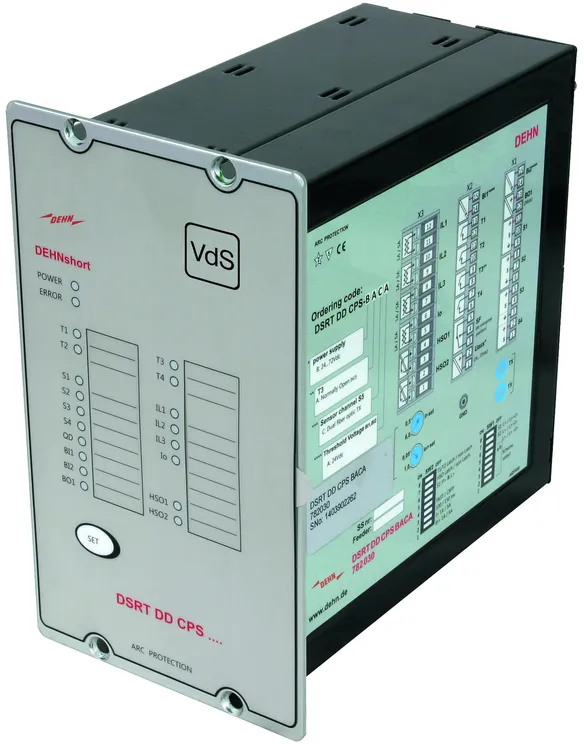

Part No. 782030 DSRT DD CPS BACA

GTIN 4013364245792, Customs tariff No. (EU): 85364900, Gross weight: 1.48 kg, PU: 1.00 Stk.

Images

Additional information

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von punktförmigen Lichtsensoren
und einem Stromwandlersatz
Einbau in die Schaltschranktüre
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensor
Relaisausgänge: 4 potenzialfrei
5 A, 250 V AC/DC
Stromeingangssignal: 1 / 5 A
Anzahl Stromwandleranschlüsse:
3 für Außenleiter 1 für Summenstrom

Fabrikat: DEHN
Typ: DSRT DD CPS BACA
Art.-Nr.: 782030
oder gleichwertig.

Certificates



Technical data

Product 782030 was added to Notepad.

Go to Notepad

Product 782030 was added to the cart.

Go to Web-Shop

Part No. 782031 DSRT DD CPS AACA

GTIN 4013364245815, Customs tariff No. (EU): 85364900, Gross weight: 1.48 kg, PU: 1.00 Stk.

Images

Additional information

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von punktförmigen Lichtsensoren
und einem Stromwandlersatz
Einbau in die Schaltschranktüre
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige.
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensor
Relaisausgänge: 4 potenzialfrei
5 A, 250 V AC/DC
Stromeingangssignal: 1 / 5 A
Anzahl Stromwandleranschlüsse:
3 für Außenleiter 1 für Summenstrom

Fabrikat: DEHN
Typ: DSRT DD CPS AACA
Art.-Nr.: 782031
oder gleichwertig.

Certificates



Technical data

Product 782031 was added to Notepad.

Go to Notepad

Product 782031 was added to the cart.

Go to Web-Shop

Erfassungsgerät (Punktsensor)

2 Products

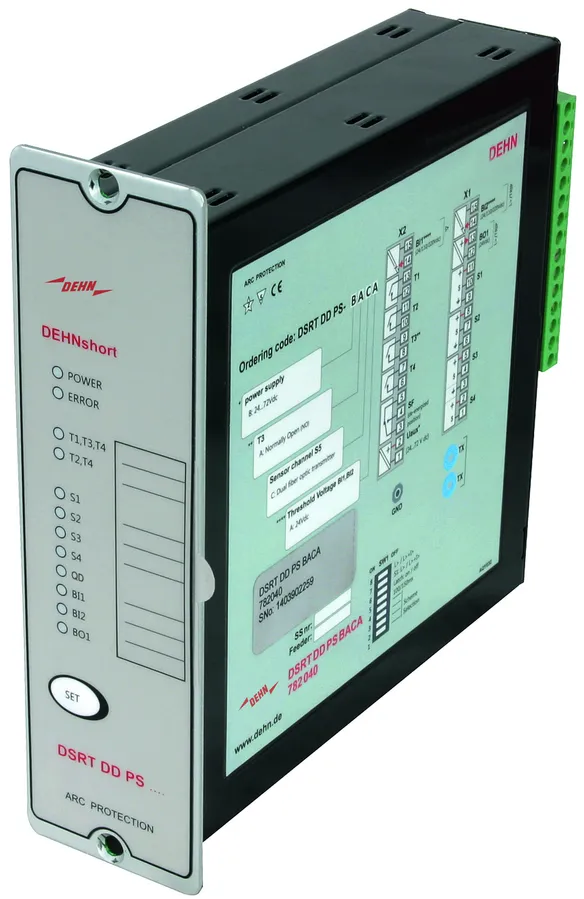

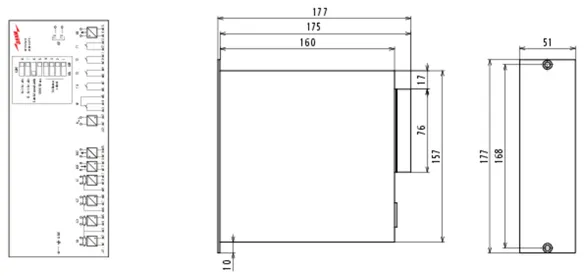

Part No. 782040 DSRT DD PS BACA

GTIN 4013364245822, Customs tariff No. (EU): 85364900, Gross weight: 953.00 g, PU: 1.00 Stk.

Images

Additional information

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 12 punktförmigen Lichtsensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensoren)
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD PS BACA
Art.-Nr.: 782040
oder gleichwertig.

Certificates



Technical data

Product 782040 was added to Notepad.

Go to Notepad

Product 782040 was added to the cart.

Go to Web-Shop

Part No. 782041 DSRT DD PS AACA

GTIN 4013364245839, Customs tariff No. (EU): 85364900, Gross weight: 953.00 g, PU: 1.00 Stk.

Images

Additional information

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 12 punktförmigen Lichtsensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Lichtsensorkanäle: 4
Anzahl der Lichtsensoren: 12 (4 x 3 Sensoren)
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD PS AACA
Art.-Nr.: 782041
oder gleichwertig.

Certificates



Technical data

Product 782041 was added to Notepad.

Go to Notepad

Product 782041 was added to the cart.

Go to Web-Shop

Erfassungsgerät (Faseroptischer Sensor)

2 Products

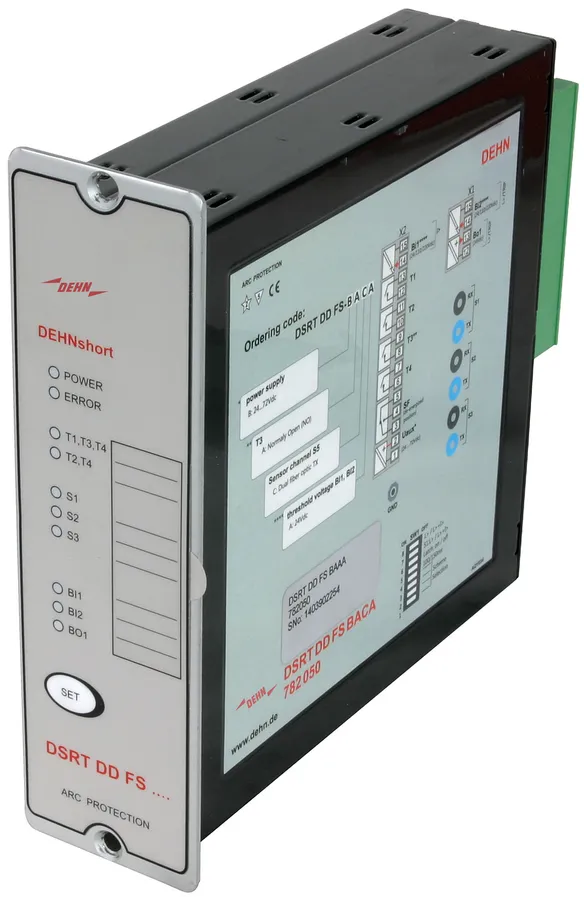

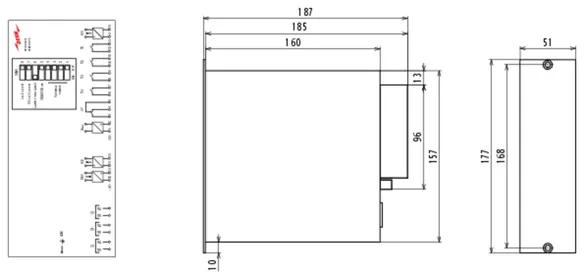

Part No. 782050 DSRT DD FS BAAA

GTIN 4013364245846, Customs tariff No. (EU): 85364900, Gross weight: 1020.00 g, PU: 1.00 Stk.

Images

Additional information

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 3 faseroptischen Sensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 18 - 72 V DC
Leistungsaufnahme: 5 W
Anzahl Optische Eingänge: 3
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD FS BAAA
Art.-Nr.: 782050
oder gleichwertig.

Certificates



Technical data

Product 782050 was added to Notepad.

Go to Notepad

Product 782050 was added to the cart.

Go to Web-Shop

Part No. 782051 DSRT DD FS AAAA

GTIN 4013364245853, Customs tariff No. (EU): 85364900, Gross weight: 1020.00 g, PU: 1.00 Stk.

Images

Additional information

Elektronisches Erfassungsgerät für Strom- und Lichterfassung
Elektronisches Erfassungsgerät für ein
Störlichtbogenerfassungssystem sowie
für ein Sörlichtbogenschutzsystem
zum Anschluss von 3 faseroptischen Sensoren
Einbau in die Schaltschranktür
Automatische Selbstüberwachungsroutine
sowie Statusanzeige mittels LED Anzeige
Versorgungsspannung: 80 - 265 V AC/DC
Leistungsaufnahme: 5 W
Anzahl Optische Eingänge: 3
Relaisausgänge: 4 potenzialfrei
5 A, 250 V / AC/DC

Fabrikat: DEHN
Typ: DSRT DD FS AAAA
Art.-Nr.: 782051
oder gleichwertig.

Certificates



Technical data

Product 782051 was added to Notepad.

Go to Notepad

Product 782051 was added to the cart.

Go to Web-Shop

Punktsensor

1 Product

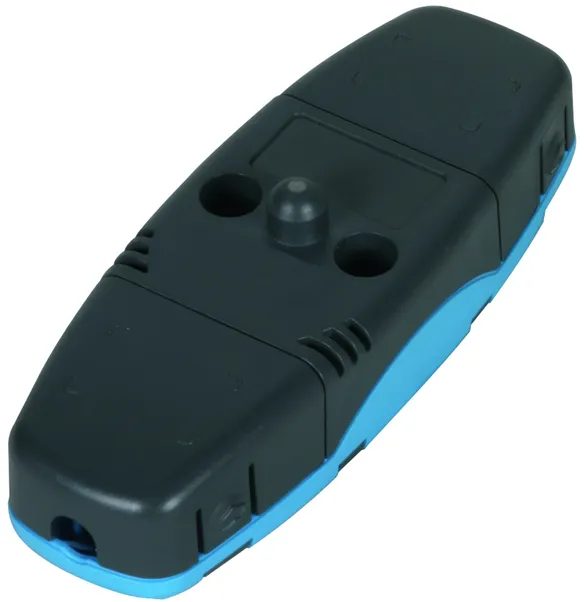

Part No. 782060 DSRT PS

GTIN 4013364245860, Customs tariff No. (EU): 85364900, Gross weight: 32.00 g, PU: 1.00 Stk.

Images

Additional information

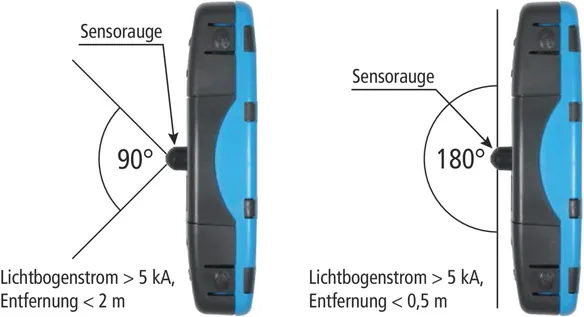

Punktsensor
Punktförmiger Lichtsensor zur Erfassung der
Lichtemission des Störlichtbogens ab 5 kA.

Fabrikat: DEHN
Typ: DSRT PS
Art.-Nr.: 782060
oder gleichwertig.

Certificates



Technical data

Product 782060 was added to Notepad.

Go to Notepad

Product 782060 was added to the cart.

Go to Web-Shop

Faseroptischer Sensor

5 Products

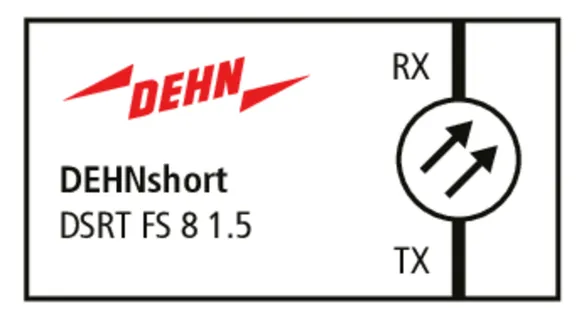

Part No. 782077 DSRT FS 8 1.5

GTIN 4013364273375, Customs tariff No. (EU): 85447000, Gross weight: 142.59 g, PU: 1.00 Stk.

Images

Additional information

Faseroptischer Sensor 8 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission des
Störlichtbogens ab 5 kA.
Gesamtlänge: 8 m

Fabrikat: DEHN
Typ: DSRT FS 8 1.5
Art.-Nr.: 782077
oder gleichwertig.

Certificates



Technical data

Product 782077 was added to Notepad.

Go to Notepad

Product 782077 was added to the cart.

Go to Web-Shop

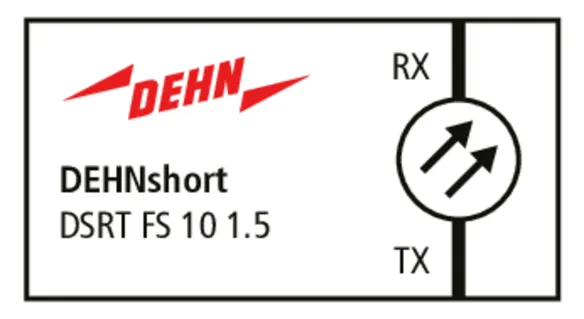

Part No. 782081 DSRT FS 10 1.5

GTIN 4013364273344, Customs tariff No. (EU): 85447000, Gross weight: 147.27 g, PU: 1.00 Stk.

Images

Additional information

Faseroptischer Sensor 10 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission des
Störlichtbogens ab 5 kA.
Gesamtlänge: 10 m

Fabrikat: DEHN
Typ: DSRT FS 10 1.5
Art.-Nr.: 782081
oder gleichwertig.

Certificates



Technical data

Product 782081 was added to Notepad.

Go to Notepad

Product 782081 was added to the cart.

Go to Web-Shop

Part No. 782085 DSRT FS 12 1.5

GTIN 4013364273443, Customs tariff No. (EU): 85447000, Gross weight: 150.00 g, PU: 1.00 Stk.

Images

Additional information

Faseroptischer Sensor 12 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens ab 5 kA.
Gesamtlänge: 12 m

Fabrikat: DEHN
Typ: DSRT FS 12 1.5
Art.-Nr.: 782085
oder gleichwertig.

Certificates



Technical data

Product 782085 was added to Notepad.

Go to Notepad

Product 782085 was added to the cart.

Go to Web-Shop

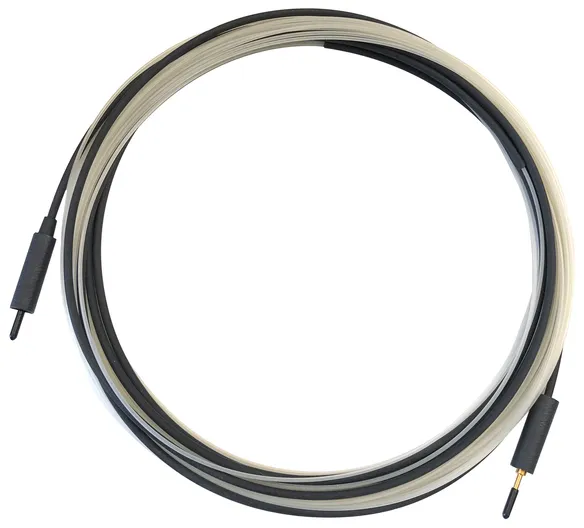

Part No. 782091 DSRT FS 15 1.5

GTIN 4013364273474, Customs tariff No. (EU): 85447000, Gross weight: 156.67 g, PU: 1.00 Stk.

Images

Additional information

Faseroptischer Sensor 15 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens ab 5 kA.
Gesamtlänge: 15 m


Fabrikat: DEHN
Typ: DSRT FS 15 1.5
Art.-Nr.: 782091
oder gleichwertig.

Certificates



Technical data

Product 782091 was added to Notepad.

Go to Notepad

Product 782091 was added to the cart.

Go to Web-Shop

Part No. 782092 DSRT FS 17 1.5

GTIN 4013364468092, Customs tariff No. (EU): 85447000, Gross weight: 170.88 g, PU: 1.00 Stk.

Images

Additional information

Faseroptischer Sensor 17 m
Faseroptischer Sensor Spezieller Lichtsensor
zur Erfassung der Lichtemission
des Störlichtbogens ab 5 kA.
Gesamtlänge: 17 m

Fabrikat: DEHN
Typ: DSRT FS 17 1.5
Art.-Nr.: 782092
oder gleichwertig.

Certificates



Technical data

Product 782092 was added to Notepad.

Go to Notepad

Product 782092 was added to the cart.

Go to Web-Shop
