EXFS L / EXFS KU

Zum indirekten Verbinden/Erden betriebsmäßig getrennter Anlagenteile bei Blitzeinwirkung
Ausführung für den Blitzschutz-Potentialausgleich nach DIN EN 62305 / VDE 0185 im Ex-Bereich (Zone 2)
Korrosionsbeständiges Zinkdruckguss-Gehäuse mit Kunststoffhaube und flexiblem Leiteranschluss

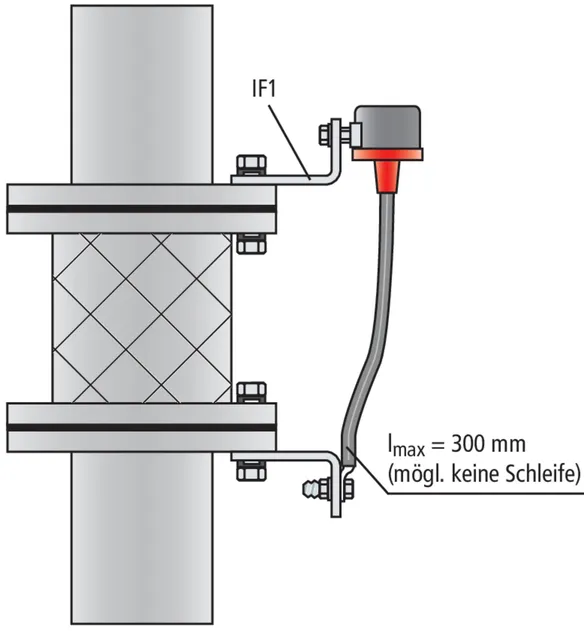

Zur Überbrückung von Isolierstücken, Isolierflanschen etc. in kathodisch korrosionsgeschützten Rohrabschnitten
Hochbelastbare Ausführung
Zulassung nach ATEX-Richtlinie 2014/34/EU und IECEx

Details

EXFS L

Ex-Trennfunkenstrecke für den oberirdischen Einbau.

3 Products

Part No. 923060 EXFS L100

GTIN 4013364038899, Customs tariff No. (EU): 85369095, Gross weight: 805.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

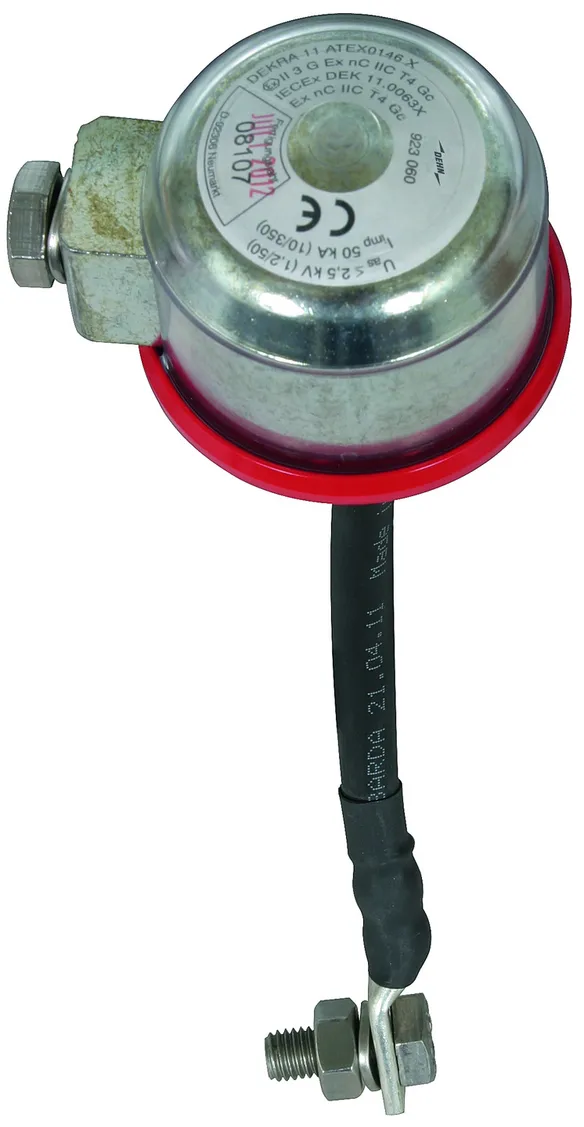

EX- Trennfunkenstrecke EXFS L100
Ex-Trennfunkenstrecke EXFS L100 für den Ex-Bereich
(Zone 2) mit flexiblem Anschlusskabel ATEX-zertifiziert
(2014/34/EU) für den Blitzschutz-Potentialausgleich
nach DIN VDE 0185-305-3
Blitzstoßstrom (10/350): 50 kA
Blitzstromtragfähigkeitsklasse nach EN 50 164-3: N
Nennableitstoßstrom (8/20): 100 kA
100% Ansprech-Blitzstoßspannung:<= 2,5 kV
Ansprechwechselspannung (50Hz): <= 1,2 kV
Kabellänge: 100 mm
für Flanschmaß: 20 - 130 mm

Fabrikat: DEHN
Typ: EXFS L100
Art.-Nr.: 923060
oder gleichwertig.

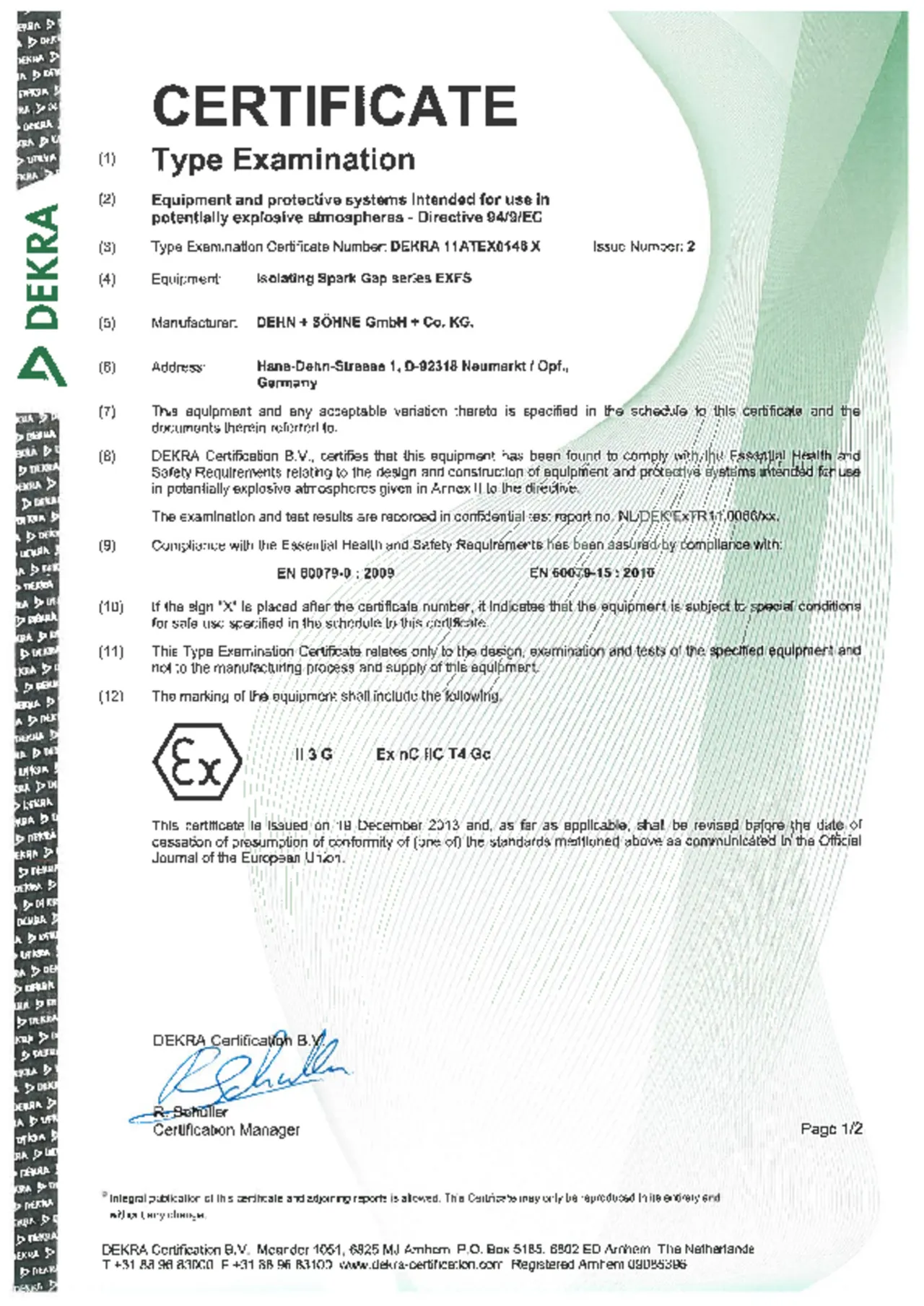

Certificates

Technical data

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Schutzart	IP 54

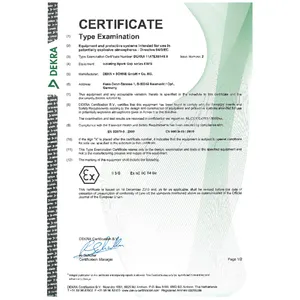

ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc

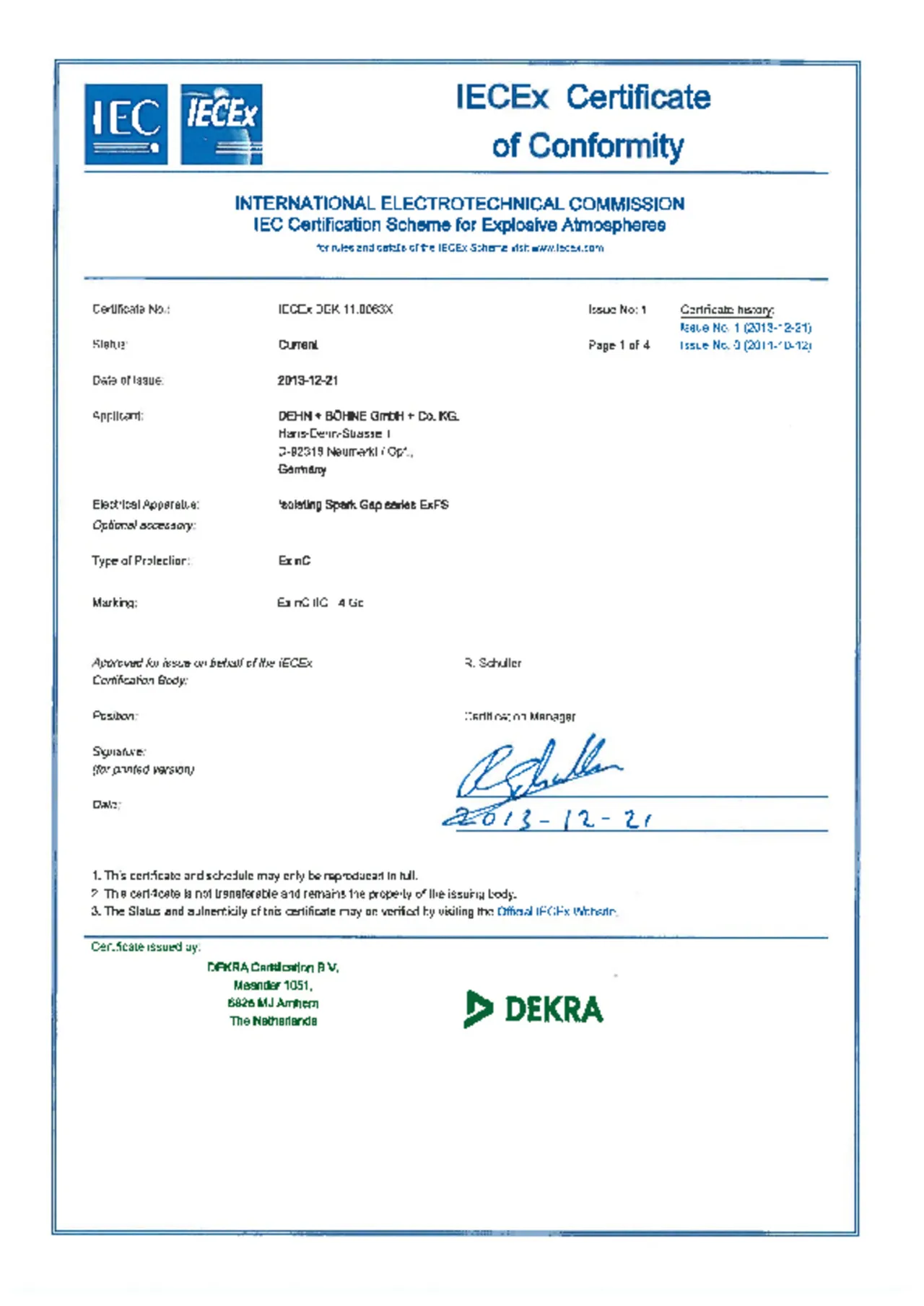

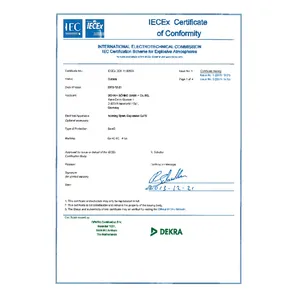

IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Kabellänge	100 mm

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Stehwechselspannung (50 Hz) (U_wAC )	300 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Betriebstemperaturbereich (T_U )	-20 °C ... +80 °C
Umgebungstemperaturbereich bei Einsatz im Ex-Bereich	-20 °C ... +60 °C
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc

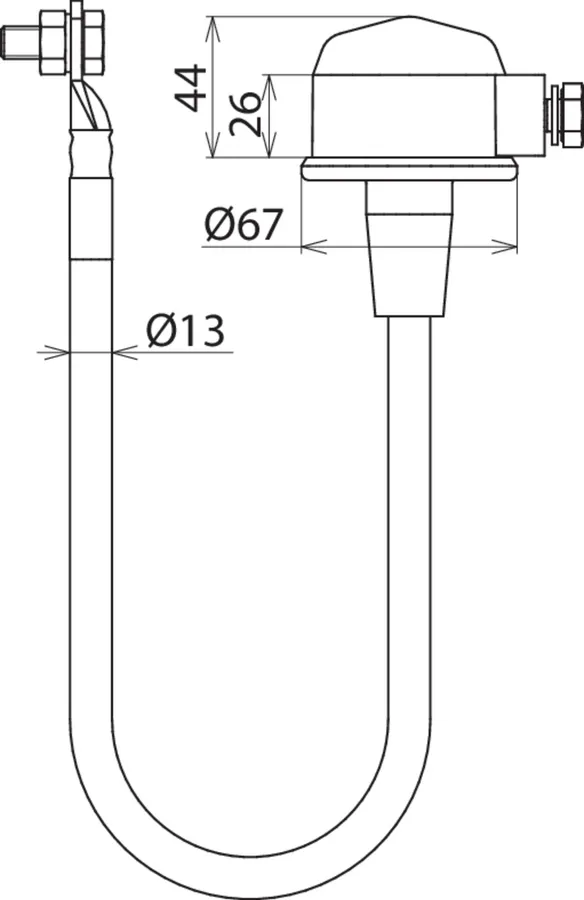

Gehäuselänge	90 mm
Gehäusedurchmesser	63 mm
Gehäusewerkstoff	Zinkdruckguss, Kunststoff
Anschluss-Kabel	H01N2-D 25 mm²mit Kabelschuh und Schraube / Mutter M10
Kabellänge	100 mm
Geeignet für Flanschmaß	20-130 mm
Erweiterte technische Daten:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
– Ansprechwechselspannung (50 Hz) (U_aw )	≤ 1,2 kV

Product 923060 was added to Notepad.

Go to Notepad

Product 923060 was added to the cart.

Go to Web-Shop

Part No. 923061 EXFS L200

GTIN 4013364038905, Customs tariff No. (EU): 85369095, Gross weight: 830.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

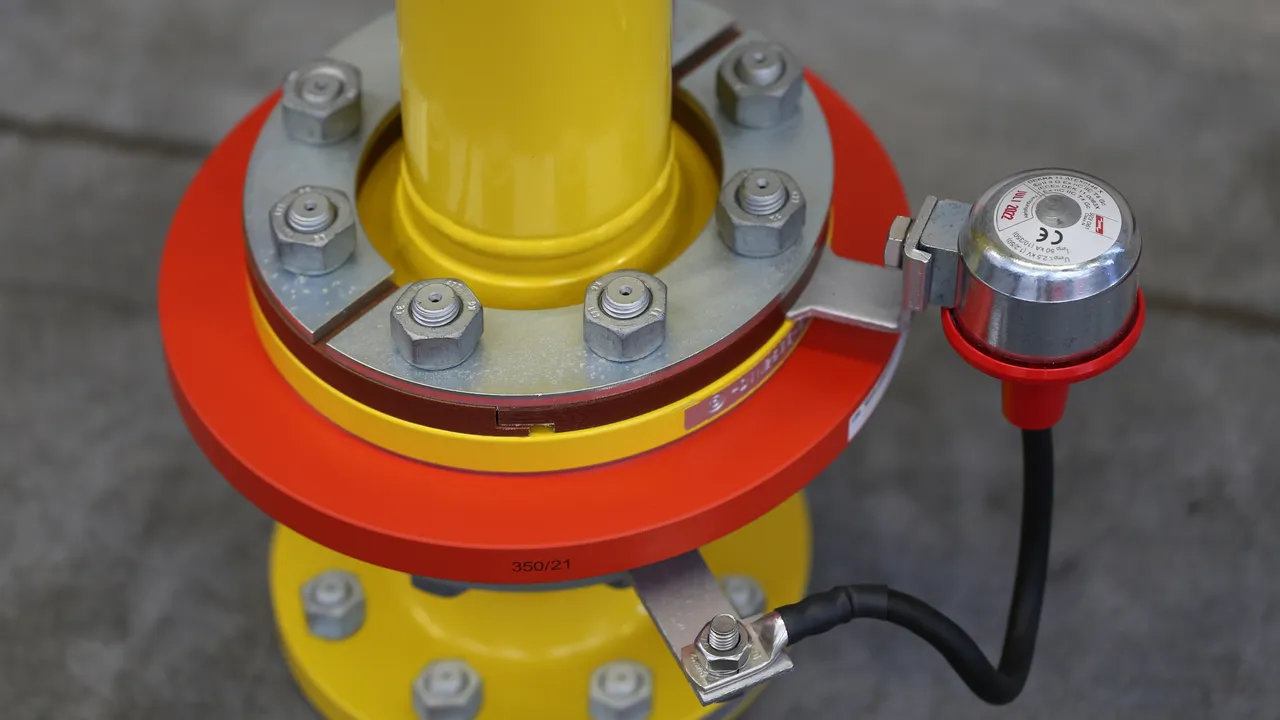

Ex-Trennfunkenstrecke EXFS L200
Ex-Trennfunkenstrecke EXFS L200 für den Ex-Bereich
(Zone 2) mit flexiblem Anschlusskabel ATEX-zertifiziert
(2014/34/EU) für den Blitzschutz-Potentialausgleich
nach DIN VDE 0185-305-3
Blitzstoßstrom (10/350): 50 kA
Blitzstromtragfähigkeitsklasse nach EN 50 164-3: N
Nennableitstoßstrom (8/20): 100 kA
100% Ansprech-Blitzstoßspannung:<= 2,5 kV
Ansprechwechselspannung (50Hz): <= 1,2 kV
Kabellänge: 200 mm
für Flanschmaß: 120 - 230 mm

Fabrikat: DEHN
Typ: EXFS L200
Art.-Nr.: 923061
oder gleichwertig.

Certificates

Technical data

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Kabellänge	200 mm

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Stehwechselspannung (50 Hz) (U_wAC )	300 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Betriebstemperaturbereich (T_U )	-20 °C ... +80 °C
Umgebungstemperaturbereich bei Einsatz im Ex-Bereich	-20 °C ... +60 °C
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Gehäuselänge	90 mm
Gehäusedurchmesser	63 mm
Gehäusewerkstoff	Zinkdruckguss, Kunststoff
Anschluss-Kabel	H01N2-D 25 mm²mit Kabelschuh und Schraube / Mutter M10
Kabellänge	200 mm
Geeignet für Flanschmaß	120-230 mm
Erweiterte technische Daten:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
– Ansprechwechselspannung (50 Hz) (U_aw )	≤ 1,2 kV

Product 923061 was added to Notepad.

Go to Notepad

Product 923061 was added to the cart.

Go to Web-Shop

Part No. 923062 EXFS L300

GTIN 4013364038912, Customs tariff No. (EU): 85369095, Gross weight: 861.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Ex-Trennfunkenstrecke EXFS L300
Ex-Trennfunkenstrecke EXFS L300 für den Ex-Bereich
(Zone 2) mit flexiblem Anschlusskabel ATEX-Zertifiziert
(2014/34/EU) für den Blitzschutz-Potentialausgleich
nach DIN VDE 0185-305-3
Blitzstoßstrom (10/350): 50 kA
Blitzstromtragfähigkeitsklasse nach EN 50 164-3: N
Nennableitstoßstrom (8/20): 100 kA
100% Ansprech-Blitzstoßspannung:<= 2,5 kV
Ansprechwechselspannung (50Hz): <= 1,2 kV
Kabellänge: 300 mm
für Flanschmaß: 220 - 320 mm

Fabrikat: DEHN
Typ: EXFS L300
Art.-Nr.: 923062
oder gleichwertig.

Certificates

Technical data

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Kabellänge	300 mm

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Stehwechselspannung (50 Hz) (U_wAC )	300 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Betriebstemperaturbereich (T_U )	-20 °C ... +80 °C
Umgebungstemperaturbereich bei Einsatz im Ex-Bereich	-20 °C ... +60 °C
Schutzart	IP 54
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Gehäuselänge	90 mm
Gehäusedurchmesser	63 mm
Gehäusewerkstoff	Zinkdruckguss, Kunststoff
Anschluss-Kabel	H01N2-D 25 mm²mit Kabelschuh und Schraube / Mutter M10
Kabellänge	300 mm
Geeignet für Flanschmaß	220-320 mm
Erweiterte technische Daten:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
– Ansprechwechselspannung (50 Hz) (U_aw )	≤ 1,2 kV

Product 923062 was added to Notepad.

Go to Notepad

Product 923062 was added to the cart.

Go to Web-Shop

EXFS KU

Ex-Trennfunkenstrecke mit Anschlussleitungen für den ober- und unterirdischen Einbau; wasserdicht umschrumpft; kann gekürzt werden um möglichst kurze Kabellängen zu realisieren.

1 Product

Part No. 923019 EXFS KU

GTIN 4013364033177, Customs tariff No. (EU): 85369095, Gross weight: 1.72 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

CAD files

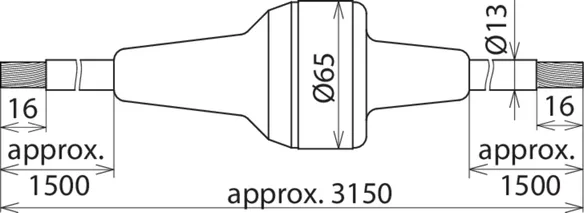

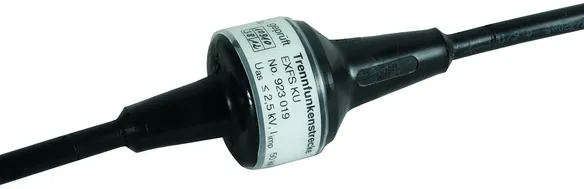

Ex-Trennfunkenstrecke EXFS KU
Ex-Trennfunkenstrecke EXFS KU für den Ex-Bereich (Zone 2)
mit Anschlussleitungen für den ober- und unterirdischen
Einbau ATEX-Zertifiziert (2014/34/EU) für den Blitzschutz-
Potentialausgleich nach DIN VDE 0185-305-3
Blitzstoßstrom (10/350): 50 kA
Blitzstromtragfähigkeitsklasse nach EN 50 164-3: N
Nennableitstoßstrom (8/20): 100 kA
100% Ansprech-Blitzstoßspannung:<= 2,5 kV
Ansprechwechselspannung (50Hz): <= 1,2 kV
Kabellänge: 2 x ca. 1500 mm

Fabrikat: DEHN
Typ: EXFS KU
Art.-Nr.: 923019
oder gleichwertig.

Certificates

Technical data

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Schutzart	IP 67
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Kabellänge	2x ca. 1500 mm

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3	ja
Blitzstoßstrom (10/350 µs) (I_imp )	50 kA
Blitzstromtragfähigkeitsklasse	N
Bemessungs-Stehwechselspannung (50 Hz) (U_wAC )	300 V
Bemessungs-Ansprechstoßspannung (U_{r imp} )	≤ 2,5 kV
Betriebstemperaturbereich (T_U )	-20 °C ... +80 °C
Umgebungstemperaturbereich bei Einsatz im Ex-Bereich	-20 °C ... +60 °C
Schutzart	IP 67
ATEX-Zulassungen	DEKRA 11ATEX0146 X
Ex-Kennzeichnung nach EN 60079-0 und EN 60079-15: Gase	II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen	IECEx DEK 11.0063X
Ex-Kennzeichnung nach EN 60079-0	Ex nC IIC T4 Gc
Gehäuselänge	90 mm
Gehäusedurchmesser	63 mm
Gehäusewerkstoff	Zinkdruckguss, Kunststoff
Anschluss-Kabel	NYY-J-1x25 mm²
Kabellänge	2x ca. 1500 mm
Erweiterte technische Daten:	--------------------
– Nennableitstoßstrom (8/20 µs) (I_n )	100 kA
– Ansprechwechselspannung (50 Hz) (U_aw )	≤ 1,2 kV

Product 923019 was added to Notepad.

Go to Notepad

Product 923019 was added to the cart.

Go to Web-Shop
