Einschrauben-Anschlussklemmen

Zum Anschluss von Rundleitern, Flachbändern oder Seilen an Tiefenerdern.
Für Kreuz- und Parallelanschluss geeignet.

2 Products

Part No. 630120 AK ES TE 20 RD10 FL30 STTZN

GTIN 4013364107427, Customs tariff No. (EU): 85359000, Gross weight: 156.80 g, PU: 25.00 Stk.

Predecessor

Images

Open PDF

Additional information

CAD files

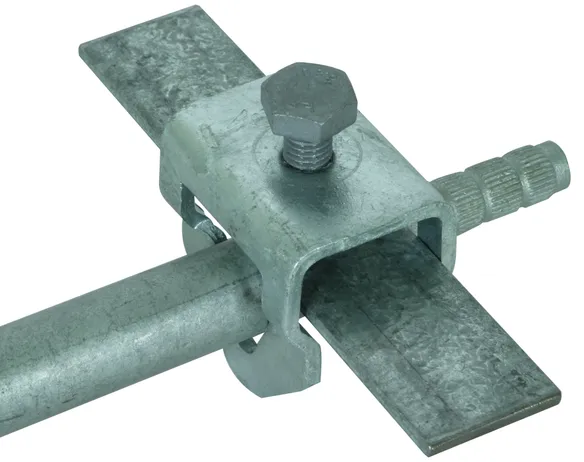

Einschrauben-Anschlussklemme St/tZn
Einschrauben-Anschlussklemmen zum Anschluss von Rundleitern, Flachbändern
oder Seilen an Tiefenerdern
Für Kreuz- und Parallelanschluss geeignet.
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 10 / -30 x 4 mm
Klemmbereich Seil: 70 mm2
Ausführung für Tiefenerder: Ø20 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AK ES TE 20 RD10 FL30 STTZN
Art.-Nr.: 630120
oder gleichwertig.

Certificates

Technical data

Werkstoff	St/tZn
Klemmbereich Rd / Fl	10 / -30 x 4 mm
Klemmbereich Seil	70 mm²
Ausführung für Tiefenerder	Ø20 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Fl	10 / -30 x 4 mm
Klemmbereich Seil	70 mm²
Ausführung für Tiefenerder	Ø20 mm
Schraube	di M10 x 25 mm
Werkstoff Schraube	St/tZn
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Product 630120 was added to Notepad.

Go to Notepad

Product 630120 was added to the cart.

Go to Web-Shop

Part No. 630129 AK ES TE 20 RD10 FL30 V4A

GTIN 4013364107434, Customs tariff No. (EU): 85359000, Gross weight: 154.80 g, PU: 25.00 Stk.

Predecessor

Images

Open PDF

Additional information

CAD files

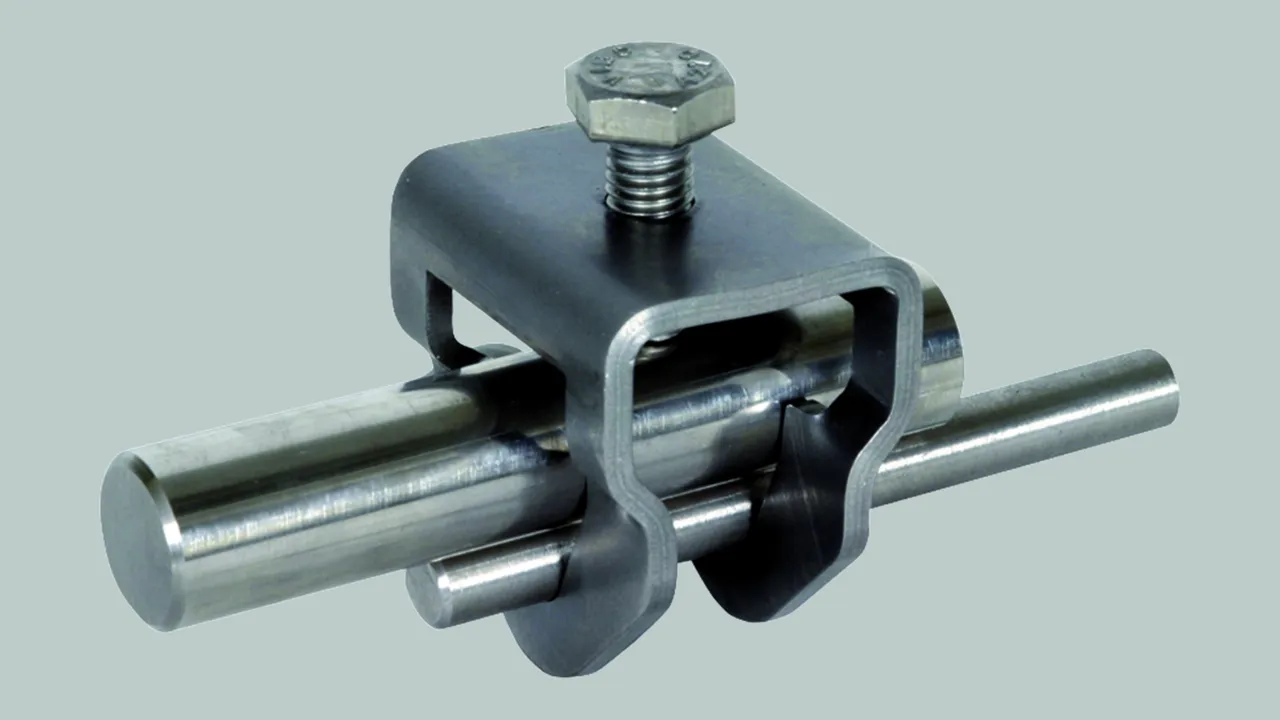

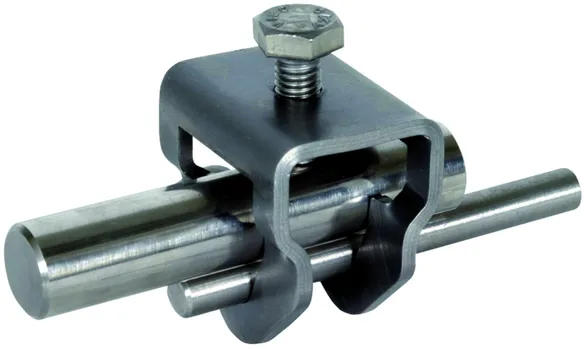

Einschrauben-Anschlussklemme NIRO (V4A)
Einschrauben-Anschlussklemmen Einschrauben-Anschlussklemmen zum Anschluss von Rundleitern, Flachbändern oder Seilen an Tiefenerdern

Für Kreuz- und Parallelanschluss geeignet.
Werkstoff: NIRO (V4A)
Klemmbereich Rd / Fl: 10 / -30 x 4 mm
Klemmbereich Seil: 70 mm2
Ausführung für Tiefenerder: Ø20 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AK ES TE 20 RD10 FL30 V4A
Art.-Nr.: 630129
oder gleichwertig.

Certificates

Technical data

Werkstoff	NIRO (V4A)
Klemmbereich Rd / Fl	10 / -30 x 4 mm
Klemmbereich Seil	70 mm²
Ausführung für Tiefenerder	Ø20 mm
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO (V4A)
Klemmbereich Rd / Fl	10 / -30 x 4 mm
Klemmbereich Seil	70 mm²
Ausführung für Tiefenerder	Ø20 mm
Schraube	di M10 x 25 mm
Werkstoff Schraube	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.
