Smarte spannungsgesteuerte Abgrenzeinheit VCSD

VCSD: Voltage Controlled Smart Decoupling Device
Schutz bei transienten, temporären und stationären Überspannungen
Keine negativen Beeinflussungen von Einrichtungen zum kathodischen Korrosionsschutz
Einstellbare Ansprechschwelle zum flexiblen Einsatz in verschiedensten Anwendungen und Betriebszuständen

Details

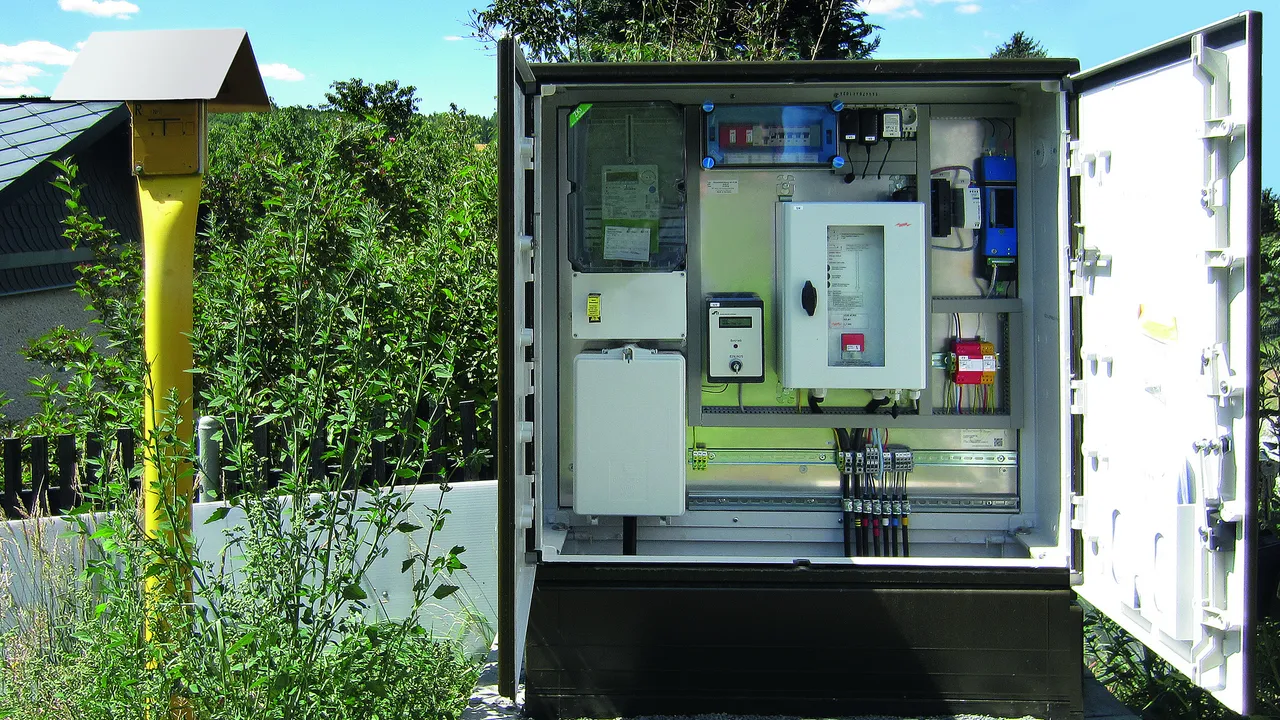

VCSD 40 IP65

Spannungsgesteuerte Abgrenzeinheit mit einstellbarer Ansprechschwelle zum flexiblen Einsatz in verschiedenen Systemen.

1 Product

Part No. 923401 VCSD 40 IP65

GTIN 4013364237766, Customs tariff No. (EU): 85363030, Gross weight: 13.76 kg, PU: 1.00 Stk.

Images

Additional information

Spannungsgesteuerte Abgrenzeinheit VCSD
Spannungsgesteuerte Abgrenzeinheit
zum Schutz bei transienten, temporären und stationären Überspannungen
Ableitstrom transient: (10/350 s): 100 kA
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz):
850 Aeff (bis 200 ms)
Ableitstrom stationär (16,7 Hz, 50 Hz, 60 Hz):
45 A (dauerhaft)
Begrenzungsspannung transient (bis 1 ms): 1,25 kV
Begrenzungsspannung temporär (ACrms) (1 ... 20 ms):
940 V (1 kV nach AfK 3)
Begrenzungsspannung temporär (ACrms) (20...100 ms):
660 V (1 kV nach AfK 3)
Begrenzungsspannung temporär (ACrms) (100...200 ms):
400 V (1 kV nach AfK 3)
Begrenzungsspannung stationär (ACrms) (> 200 ms):
max. 60 V (einstellbar 3 ... 50 V)
(Personenschutz nach Afk 3/GW22)
Mit digitalen und analogen Ein-/Ausgängen zur
Fernüberwachung und –steuerung

Fabrikat: DEHN
Typ: VCSD 40 IP65
Art.-Nr.: 923401
oder gleichwertig.

Certificates

Technical data

Ableitstrom transient (10/350 µs)	100 kA
Ableitstrom transient (8/20 µs)	100 kA
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz)	850 A_eff (bis 200 ms) ^*1)
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz)	500 A_eff (bis 1s)
Ableitstrom stationär (16,7 Hz, 50 Hz, 60 Hz)	45 A_eff (dauerhaft) ^*2)
Begrenzungsspannung stationär (AC_rms) (> 200 ms)	max. 50 V (einstellbar 3 ... 50 V) ^*3)
Schutzart	IP 65
Abmessungen	400 x 300 x 150 mm
^1)Derating abhängig vom "Vorstrom" (stationärer Ableitstrom) und der Umgebungstemperatur ^2)Derating abhängig von der Umgebungstemperatur; siehe Bedienungs- und Montageanleitung ^3)fix 60 V im manuellen Abschaltbetrieb mit ext. Versorgung ^4) Die Anschlusspolarität (siehe Prinzipschaltbild und Einbauanweisung) ist unbedingt zu beachten!

Ableitstrom transient (10/350 µs)	100 kA
Ableitstrom transient (8/20 µs)	100 kA
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz)	850 A_eff (bis 200 ms) ^*1)
Ableitstrom temporär (16,7 Hz, 50 Hz, 60 Hz)	500 A_eff (bis 1s)
Ableitstrom stationär (16,7 Hz, 50 Hz, 60 Hz)	45 A_eff (dauerhaft) ^*2)
Begrenzungsspannung transient (bis 1 ms)	≤ 1,25 kV
Begrenzungsspannung temporär (AC_rms) (1 ... 20 ms)	≤ 940 V (1 kV nach AfK 3)
Begrenzungsspannung temporär (AC_rms) (20 ... 100 ms)	≤ 660 V (1 kV nach AfK 3)
Begrenzungsspannung temporär (AC_rms) (100 ... 200 ms)	≤ 400 V (1 kV nach AfK 3)
Begrenzungsspannung stationär (AC_rms) (> 200 ms)	max. 50 V (einstellbar 3 ... 50 V) ^*3)
Frequenzbereich AC	16,7 Hz, 50 Hz, 60 Hz
Max. zulässige DC-Spannung im Ableitbetrieb	+ 24 V DC
Max. Leckstrom im Nichtableitbetrieb bei T_amb = 20 °C	max. 500 µA
Spannungsversorgung (intern)	durch Fremdspannung; 9 V Batterie integriert
Spannungsversorgung (extern, optional)	9 ... 32 V DC, min. 0,5 A
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Anschlüsse 1, 2	Schraubanschlüsse M10, Leiterquerschnitt 35 ... 50 mm² ^*4)
Anschluss PE	M8 (außenliegend)
Gehäusewerkstoff	Stahlblech lackiert, RAL 7035, Sichttür mit Sicherheitsglas
Schutzart	IP 65
Digitaler Ausgang / Kontaktform	Schließer
- Schaltleistung AC (Digital OUT)	max. 230 V / max. 0,6 A
- Schaltleistung DC (Digital OUT)	max. 220 V / max. 2 A / max. 60 W
Digital Eingang / Kontaktform	Schließer
- Kontaktdaten (Digital IN)	max. 9 V / 1 mA / 100 Ohm
Anschlussquerschnitt Signalleitungen	max. 2,5 mm²ein- / feindrähtig
Batterie	9 V E-Blockbatterie, Lithium
Abmessungen	400 x 300 x 150 mm
^1)Derating abhängig vom "Vorstrom" (stationärer Ableitstrom) und der Umgebungstemperatur ^2)Derating abhängig von der Umgebungstemperatur; siehe Bedienungs- und Montageanleitung ^3)fix 60 V im manuellen Abschaltbetrieb mit ext. Versorgung ^4) Die Anschlusspolarität (siehe Prinzipschaltbild und Einbauanweisung) ist unbedingt zu beachten!
