Part No. 990401 SBKW 3/DH-I-0

GTIN 4013364537255, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 3/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión en altura DH
Tensión de dimensionamiento: 3 kV AC
Tensión de servicio: 2,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 8 kV
Altura: 120 mm

Producto DEHN
Tipo: SBKW 3/DH-I-0
art. no.: 990401
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio AC (U_c )	2,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	8,0 kV
Altura (h)	120 mm
Vía de fuga (mín.)	103 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio AC (U_c )	2,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	3,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	3,2 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	8,7 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	7,4 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	8,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	8,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	10,2 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	6,1 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	6,3 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	6,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	6,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	39 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	60 kV
Altura (h)	120 mm
Vía de fuga (mín.)	103 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990401 was added to Notepad.

Go to Notepad

Product 990401 was added to the cart.

Go to Web-Shop

Part No. 990402 SBKW 6/DH-I-0

GTIN 4013364537330, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 6/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión en altura DH
Tensión de dimensionamiento: 6 kV AC
Tensión de servicio: 4,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 16,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 6/DH-I-0
art. no.: 990402
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio AC (U_c )	4,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	16,1 kV
Altura (h)	164 mm
Vía de fuga (mín.)	147 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio AC (U_c )	4,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	6,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	6,4 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	17,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	14,8 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	16,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	17,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	20,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	12,3 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	12,8 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	13,4 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	13,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	55 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	86 kV
Altura (h)	164 mm
Vía de fuga (mín.)	147 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990402 was added to Notepad.

Go to Notepad

Product 990402 was added to the cart.

Go to Web-Shop

Part No. 990403 SBKW 9/DH-I-0

GTIN 4013364537323, Customs tariff No. (EU): 85354000, Gross weight: 1.18 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 9/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 9 kV AC
Tensión de servicio: 7,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 24,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 9/DH-I-0
art. no.: 990403
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio AC (U_c )	7,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	24,1 kV
Altura (h)	164 mm
Vía de fuga (mín.)	147 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio AC (U_c )	7,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	10,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	9,5 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	26,1 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	22,2 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	24,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	26,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	30,6 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	18,4 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	19,1 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	20,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	20,7 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	55 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	86 kV
Altura (h)	164 mm
Vía de fuga (mín.)	147 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990403 was added to Notepad.

Go to Notepad

Product 990403 was added to the cart.

Go to Web-Shop

Part No. 990404 SBKW 12/DH-I-0

GTIN 4013364537347, Customs tariff No. (EU): 85354000, Gross weight: 1.50 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 12/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 12 kV AC
Tensión de servicio: 9,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 32,1 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 12/DH-I-0
art. no.: 990404
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio AC (U_c )	9,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	32,1 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio AC (U_c )	9,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	13,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	12,7 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	34,8 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	29,6 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	32,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	35,4 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	40,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	14,5 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	25,4 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	26,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	27,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	71 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	111 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990404 was added to Notepad.

Go to Notepad

Product 990404 was added to the cart.

Go to Web-Shop

Part No. 990405 SBKW 15/DH-I-0

GTIN 4013364537354, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 15/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 15 kV AC
Tensión de servicio: 12 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 40 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 15/DH-I-0
art. no.: 990405
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio AC (U_c )	12,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	40,0 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio AC (U_c )	12,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	16,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	15,9 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	43,4 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	36,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	40,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	44,1 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	50,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	30,6 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	31,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	33,2 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	34,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	71 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	111 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990405 was added to Notepad.

Go to Notepad

Product 990405 was added to the cart.

Go to Web-Shop

Part No. 990406 SBKW 18/DH-I-0

GTIN 4013364537378, Customs tariff No. (EU): 85354000, Gross weight: 1.62 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 18/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 18 kV AC
Tensión de servicio: 14,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 48,2 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 18/DH-I-0
art. no.: 990406
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio AC (U_c )	14,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	48,2 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio AC (U_c )	14,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	20,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	19,0 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	52,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	44,4 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	48,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	53,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	61,2 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	36,9 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	38,2 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	40,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	41,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	71 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	111 kV
Altura (h)	208 mm
Vía de fuga (mín.)	191 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990406 was added to Notepad.

Go to Notepad

Product 990406 was added to the cart.

Go to Web-Shop

Part No. 990407 SBKW 21/DH-I-0

GTIN 4013364537385, Customs tariff No. (EU): 85354000, Gross weight: 1.95 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 21/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 21 kV AC
Tensión de servicio: 6,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 56,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 21/DH-I-0
art. no.: 990407
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio AC (U_c )	16,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	56,2 kV
Altura (h)	252 mm
Vía de fuga (mín.)	235 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio AC (U_c )	16,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	23,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	22,3 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	61,0 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	52,8 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	56,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	62,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	71,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	43,0 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	44,5 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	46,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	48,2 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	87 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	137 kV
Altura (h)	252 mm
Vía de fuga (mín.)	235 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990407 was added to Notepad.

Go to Notepad

Product 990407 was added to the cart.

Go to Web-Shop

Part No. 990408 SBKW 24/DH-I-0

GTIN 4013364537408, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 24/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 24 kV AC
Tensión de servicio: 29,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 64,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 24/DH-I-0
art. no.: 990408
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio AC (U_c )	19,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	64,2 kV
Altura (h)	252 mm
Vía de fuga (mín.)	235 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio AC (U_c )	19,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	26,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	25,4 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	69,7 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	59,1 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	64,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	70,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	81,5 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	49,1 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	50,8 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	53,3 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	55,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	87 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	137 kV
Altura (h)	252 mm
Vía de fuga (mín.)	235 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990408 was added to Notepad.

Go to Notepad

Product 990408 was added to the cart.

Go to Web-Shop

Part No. 990409 SBKW 27/DH-I-0

GTIN 4013364537415, Customs tariff No. (EU): 85354000, Gross weight: 2.34 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 27/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4

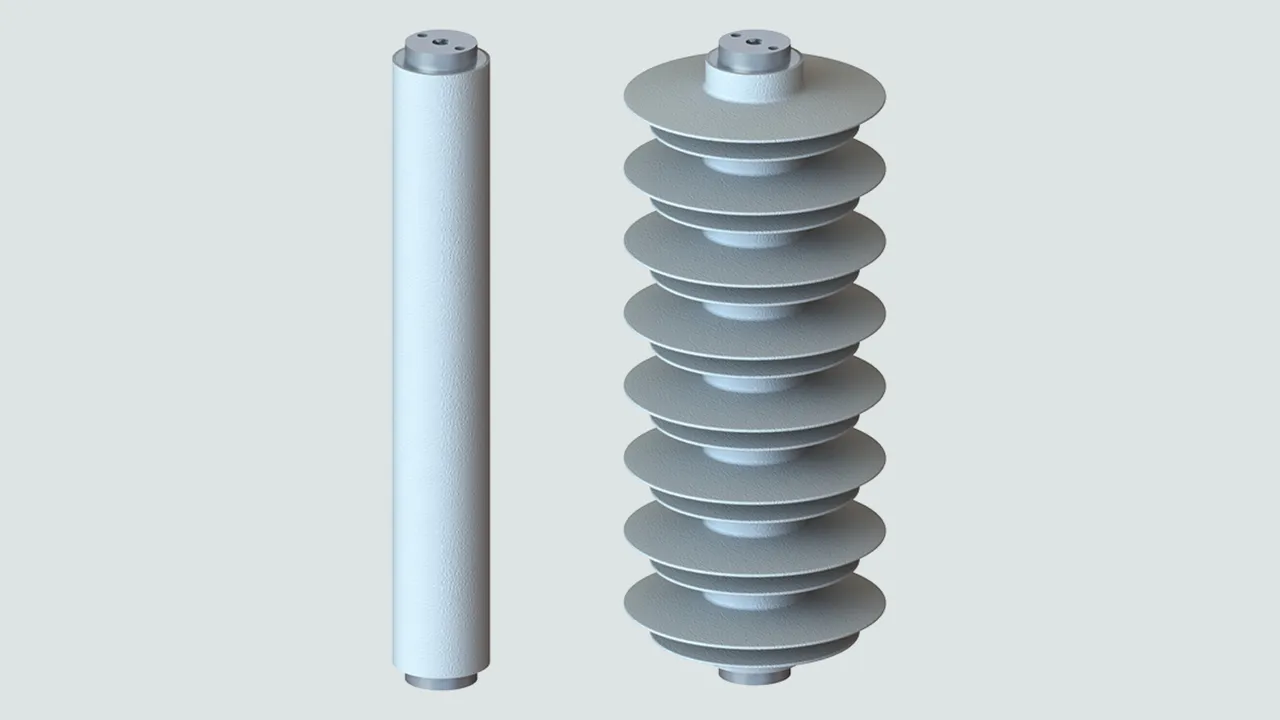

Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 27 kV AC
Tensión de servicio: 21,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 72,2 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 27/DH-I-0
art. no.: 990409
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio AC (U_c )	21,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	72,2 kV
Altura (h)	296 mm
Vía de fuga (mín.)	279 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio AC (U_c )	21,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	30,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	28,6 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	78,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	66,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	72,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	79,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	91,7 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	55,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	57,2 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	59,9 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	61,9 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	102 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	163 kV
Altura (h)	296 mm
Vía de fuga (mín.)	279 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990409 was added to Notepad.

Go to Notepad

Product 990409 was added to the cart.

Go to Web-Shop

Part No. 990410 SBKW 30/DH-I-0

GTIN 4013364537422, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 30/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 30 kV AC
Tensión de servicio: 24 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 80 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 30/DH-I-0
art. no.: 990410
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio AC (U_c )	24,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	80,0 kV
Altura (h)	296 mm
Vía de fuga (mín.)	279 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio AC (U_c )	24,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	33,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	31,8 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	86,8 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	73,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	80,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	88,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	101,6 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	61,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	63,4 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	66,4 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	68,6 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	102 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	163 kV
Altura (h)	296 mm
Vía de fuga (mín.)	279 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990410 was added to Notepad.

Go to Notepad

Product 990410 was added to the cart.

Go to Web-Shop

Part No. 990412 SBKW 33/DH-I-0

GTIN 4013364537446, Customs tariff No. (EU): 85354000, Gross weight: 2.72 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 33/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 33 kV AC
Tensión de servicio: 26,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 88 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 33/DH-I-0
art. no.: 990412
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio AC (U_c )	26,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	88,0 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio AC (U_c )	26,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	36,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	35,0 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	95,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	81,0 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	88,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	97,1 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	111,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	67,3 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	69,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	73,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	75,4 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	117 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	188 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990412 was added to Notepad.

Go to Notepad

Product 990412 was added to the cart.

Go to Web-Shop

Part No. 990413 SBKW 36/DH-I-0

GTIN 4013364537453, Customs tariff No. (EU): 85354000, Gross weight: 2.79 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 36/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 36 kV AC
Tensión de servicio: 28,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 96,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 36/DH-I-0
art. no.: 990413
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio AC (U_c )	28,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	96,3 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio AC (U_c )	28,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	40,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	38,2 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	104,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	88,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	96,3 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	106,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	122,3 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	73,7 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	76,3 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	79,9 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	82,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	117 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	188 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990413 was added to Notepad.

Go to Notepad

Product 990413 was added to the cart.

Go to Web-Shop

Part No. 990414 SBKW 39/DH-I-0

GTIN 4013364537477, Customs tariff No. (EU): 85354000, Gross weight: 2.85 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 39/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 39 kV AC
Tensión de servicio: 31,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 104,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 39/DH-I-0
art. no.: 990414
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio AC (U_c )	31,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	104,3 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio AC (U_c )	31,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	43,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	41,3 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	113,2 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	96,1 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	104,3 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	115,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	132,5 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	79,8 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	82,6 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	86,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	89,4 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	117 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	188 kV
Altura (h)	340 mm
Vía de fuga (mín.)	323 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990414 was added to Notepad.

Go to Notepad

Product 990414 was added to the cart.

Go to Web-Shop

Part No. 990415 SBKW 42/DH-I-0

GTIN 4013364537484, Customs tariff No. (EU): 85354000, Gross weight: 3.15 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 42/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 42 kV AC
Tensión de servicio: 33,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 112,4 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 42/DH-I-0
art. no.: 990415
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio AC (U_c )	33,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	112,4 kV
Altura (h)	384 mm
Vía de fuga (mín.)	367 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio AC (U_c )	33,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	46,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	44,5 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	122,0 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	103,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	112,4 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	124,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	142,7 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	86,0 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	89,0 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	93,3 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	96,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	131 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	214 kV
Altura (h)	384 mm
Vía de fuga (mín.)	367 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990415 was added to Notepad.

Go to Notepad

Product 990415 was added to the cart.

Go to Web-Shop

Part No. 990416 SBKW 45/DH-I-0

GTIN 4013364537491, Customs tariff No. (EU): 85354000, Gross weight: 3.27 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 45/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 45 kV AC
Tensión de servicio: 36 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 120 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 45/DH-I-0
art. no.: 990416
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio AC (U_c )	36,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	120,0 kV
Altura (h)	384 mm
Vía de fuga (mín.)	367 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio AC (U_c )	36,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	50,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	47,7 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	130,2 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	110,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	120,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	132,4 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	152,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	91,8 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	95,0 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	99,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	102,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	131 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	214 kV
Altura (h)	384 mm
Vía de fuga (mín.)	367 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990416 was added to Notepad.

Go to Notepad

Product 990416 was added to the cart.

Go to Web-Shop

Part No. 990417 SBKW 48/DH-I-0

GTIN 4013364537514, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 48/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 48 kV AC
Tensión de servicio: 38,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 128,4 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 48/DH-I-0
art. no.: 990417
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio AC (U_c )	38,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	128,4 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio AC (U_c )	38,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	53,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	50,9 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	139,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	118,3 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	128,4 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	141,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	163,1 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	98,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	101,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	106,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	110,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	145 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990417 was added to Notepad.

Go to Notepad

Product 990417 was added to the cart.

Go to Web-Shop

Part No. 990418 SBKW 51/DH-I-0

GTIN 4013364537538, Customs tariff No. (EU): 85354000, Gross weight: 3.64 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 51/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 51 kV AC
Tensión de servicio: 41 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 137 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 51/DH-I-0
art. no.: 990418
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio AC (U_c )	41 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	137 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio AC (U_c )	41 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	57 kV
Sobretensión temporal TOV a 10 seg (U_10s )	54 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	148 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	126 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	137 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	151 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	173 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	104 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	108 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	113 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	117 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	145 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990418 was added to Notepad.

Go to Notepad

Product 990418 was added to the cart.

Go to Web-Shop

Part No. 990419 SBKW 54/DH-I-0

GTIN 4013364537545, Customs tariff No. (EU): 85354000, Gross weight: 3.70 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 54/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 54 kV AC
Tensión de servicio: 43 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 145 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 54/DH-I-0
art. no.: 990419
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	54 kV
Tensión de servicio AC (U_c )	43 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	145 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	54 kV
Tensión de servicio AC (U_c )	43 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	60 kV
Sobretensión temporal TOV a 10 seg (U_10s )	57 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	157 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	133 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	145 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	159 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	184 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	111 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	114 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	120 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	124 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	145 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	411 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990419 was added to Notepad.

Go to Notepad

Product 990419 was added to the cart.

Go to Web-Shop

Part No. 990421 SBKW 60/DH-I-0

GTIN 4013364537569, Customs tariff No. (EU): 85354000, Gross weight: 4.05 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Descargador de media tensión SBKW 60/DH-I-0
Descargador de media tensión sin apantallamiento
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 60 kV AC
Tensión de servicio: 48 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 160 kV
Altura: 470 mm

Producto DEHN
Tipo: SBKW 60/DH-I-0
art. no.: 990421
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	60 kV
Tensión de servicio AC (U_c )	48 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	160 kV
Altura (h)	470 mm
Vía de fuga (mín.)	453 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	60 kV
Tensión de servicio AC (U_c )	48 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	67 kV
Sobretensión temporal TOV a 10 seg (U_10s )	64 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	174 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	147 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	160 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	176 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	203 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	122 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	127 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	133 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	137 kV
Aislamiento exterior / Tensión alterna soportable nominal (en seco) (U_PFWL )	159 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	164 kV
Altura (h)	470 mm
Vía de fuga (mín.)	453 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990421 was added to Notepad.

Go to Notepad

Product 990421 was added to the cart.

Go to Web-Shop

Part No. 990501 SBKW 3/DH-I

GTIN 4013364537613, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 3/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 3 kV AC
Tensión de servicio: 2,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 8 kV
Altura: 120 mm

Producto DEHN
Tipo: SBKW 3/DH-I
art. no.: 990501
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio AC (U_c )	2,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	8,0 kV
Altura (h)	120 mm
Vía de fuga (mín.)	387 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	3 kV
Tensión de servicio AC (U_c )	2,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	3,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	3,2 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	8,7 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	7,4 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	8,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	8,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	10,2 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	6,1 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	6,3 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	6,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	6,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	53 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	88 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	87 kV
Altura (h)	120 mm
Vía de fuga (mín.)	387 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990501 was added to Notepad.

Go to Notepad

Product 990501 was added to the cart.

Go to Web-Shop

Part No. 990502 SBKW 6/DH-I

GTIN 4013364537620, Customs tariff No. (EU): 85354000, Gross weight: 1.61 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 6/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 6 kV AC
Tensión de servicio: 4,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 16,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 6/DH-I
art. no.: 990502
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio AC (U_c )	4,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	16,1 kV
Altura (h)	164 mm
Vía de fuga (mín.)	574 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	6 kV
Tensión de servicio AC (U_c )	4,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	6,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	6,4 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	17,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	14,8 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	16,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	17,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	20,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	12,3 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	12,8 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	13,4 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	13,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	67 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	112 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	110 kV
Altura (h)	164 mm
Vía de fuga (mín.)	574 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990502 was added to Notepad.

Go to Notepad

Product 990502 was added to the cart.

Go to Web-Shop

Part No. 990503 SBKW 9/DH-I

GTIN 4013364537644, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 9/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 9 kV AC
Tensión de servicio: 7,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 24,1 kV
Altura: 164 mm

Producto DEHN
Tipo: SBKW 9/DH-I
art. no.: 990503
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio AC (U_c )	7,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	24,1 kV
Altura (h)	164 mm
Vía de fuga (mín.)	574 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	9 kV
Tensión de servicio AC (U_c )	7,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	10,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	9,5 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	26,1 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	22,2 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	24,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	26,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	30,6 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	18,4 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	19,1 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	20,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	20,7 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	67 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	112 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	110 kV
Altura (h)	164 mm
Vía de fuga (mín.)	574 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990503 was added to Notepad.

Go to Notepad

Product 990503 was added to the cart.

Go to Web-Shop

Part No. 990504 SBKW 12/DH-I

GTIN 4013364537781, Customs tariff No. (EU): 85354000, Gross weight: 2.19 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 12/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 12 kV AC
Tensión de servicio: 9,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 32,1 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 12/DH-I
art. no.: 990504
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio AC (U_c )	9,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	32,1 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	12 kV
Tensión de servicio AC (U_c )	9,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	13,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	12,7 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	34,8 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	29,6 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	32,1 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	35,4 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	40,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	14,5 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	25,4 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	26,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	27,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	81 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	137 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	132 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990504 was added to Notepad.

Go to Notepad

Product 990504 was added to the cart.

Go to Web-Shop

Part No. 990505 SBKW 15/DH-I

GTIN 4013364537798, Customs tariff No. (EU): 85354000, Gross weight: 2.23 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 15/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 15 kV AC
Tensión de servicio: 12 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 40 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 15/DH-I
art. no.: 990505
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio AC (U_c )	12,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	40,0 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	15 kV
Tensión de servicio AC (U_c )	12,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	16,7 kV
Sobretensión temporal TOV a 10 seg (U_10s )	15,9 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	43,4 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	36,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	40,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	44,1 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	50,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	30,6 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	31,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	33,2 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	34,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	81 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	137 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	132 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990505 was added to Notepad.

Go to Notepad

Product 990505 was added to the cart.

Go to Web-Shop

Part No. 990506 SBKW 18/DH-I

GTIN 4013364537804, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 18/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 18 kV AC
Tensión de servicio: 14,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 48,2 kV
Altura: 208 mm

Producto DEHN
Tipo: SBKW 18/DH-I
art. no.: 990506
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio AC (U_c )	14,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	48,2 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	18 kV
Tensión de servicio AC (U_c )	14,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	20,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	19,0 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	52,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	44,4 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	48,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	53,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	61,2 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	36,9 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	38,2 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	40,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	41,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	81 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	137 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	132 kV
Altura (h)	208 mm
Vía de fuga (mín.)	762 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990506 was added to Notepad.

Go to Notepad

Product 990506 was added to the cart.

Go to Web-Shop

Part No. 990507 SBKW 21/DH-I

GTIN 4013364537811, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 21/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 21 kV AC
Tensión de servicio: 16,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 56,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 21/DH-I
art. no.: 990507
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio AC (U_c )	16,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	56,2 kV
Altura (h)	252 mm
Vía de fuga (mín.)	950 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	21 kV
Tensión de servicio AC (U_c )	16,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	23,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	22,3 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	61,0 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	52,8 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	56,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	62,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	71,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	43,0 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	44,5 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	46,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	48,2 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	94 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	161 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	155 kV
Altura (h)	252 mm
Vía de fuga (mín.)	950 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990507 was added to Notepad.

Go to Notepad

Product 990507 was added to the cart.

Go to Web-Shop

Part No. 990508 SBKW 24/DH-I

GTIN 4013364543225, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 24/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 24 kV AC
Tensión de servicio: 29,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 64,2 kV
Altura: 252 mm

Producto DEHN
Tipo: SBKW 24/DH-I
art. no.: 990508
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio AC (U_c )	19,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	64,2 kV
Altura (h)	252 mm
Vía de fuga (mín.)	950 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	24 kV
Tensión de servicio AC (U_c )	19,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	26,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	25,4 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	69,7 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	59,1 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	64,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	70,8 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	81,5 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	49,1 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	50,8 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	53,3 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	55,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	94 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	161 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	155 kV
Altura (h)	252 mm
Vía de fuga (mín.)	950 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990508 was added to Notepad.

Go to Notepad

Product 990508 was added to the cart.

Go to Web-Shop

Part No. 990509 SBKW 27/DH-I

GTIN 4013364537835, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 27/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 27 kV AC
Tensión de servicio: 21,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 72,2 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 27/DH-I
art. no.: 990509
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio AC (U_c )	21,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	72,2 kV
Altura (h)	296 mm
Vía de fuga (mín.)	1137 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	27 kV
Tensión de servicio AC (U_c )	21,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	30,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	28,6 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	78,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	66,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	72,2 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	79,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	91,7 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	55,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	57,2 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	59,9 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	61,9 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	107 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	186 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	176 kV
Altura (h)	296 mm
Vía de fuga (mín.)	1137 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990509 was added to Notepad.

Go to Notepad

Product 990509 was added to the cart.

Go to Web-Shop

Part No. 990510 SBKW 30/DH-I

GTIN 4013364537842, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 30/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 30 kV AC
Tensión de servicio: 24 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 80 kV
Altura: 296 mm

Producto DEHN
Tipo: SBKW 30/DH-I
art. no.: 990510
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio AC (U_c )	24,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	80,0 kV
Altura (h)	296 mm
Vía de fuga (mín.)	1137 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	30 kV
Tensión de servicio AC (U_c )	24,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	33,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	31,8 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	86,8 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	73,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	80,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	88,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	101,6 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	61,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	63,4 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	66,4 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	68,6 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	107 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	186 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	176 kV
Altura (h)	296 mm
Vía de fuga (mín.)	1137 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990510 was added to Notepad.

Go to Notepad

Product 990510 was added to the cart.

Go to Web-Shop

Part No. 990512 SBKW 33/DH-I

GTIN 4013364538054, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 33/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 33 kV AC
Tensión de servicio: 26,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 88 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 33/DH-I
art. no.: 990512
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio AC (U_c )	26,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	88,0 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	33 kV
Tensión de servicio AC (U_c )	26,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	36,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	35,0 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	95,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	81,0 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	88,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	97,1 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	111,8 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	67,3 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	69,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	73,0 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	75,4 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	120 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	210 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	198 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990512 was added to Notepad.

Go to Notepad

Product 990512 was added to the cart.

Go to Web-Shop

Part No. 990513 SBKW 36/DH-I

GTIN 4013364538061, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 36/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 36 kV AC
Tensión de servicio: 28,8 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 96,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 36/DH-I
art. no.: 990513
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio AC (U_c )	28,8 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	96,3 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	36 kV
Tensión de servicio AC (U_c )	28,8 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	40,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	38,2 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	104,5 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	88,7 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	96,3 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	106,2 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	122,3 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	73,7 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	76,3 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	79,9 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	82,5 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	120 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	210 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	198 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990513 was added to Notepad.

Go to Notepad

Product 990513 was added to the cart.

Go to Web-Shop

Part No. 990514 SBKW 39/DH-I

GTIN 4013364538078, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 39/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 39 kV AC
Tensión de servicio: 31,2 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 104,3 kV
Altura: 340 mm

Producto DEHN
Tipo: SBKW 39/DH-I
art. no.: 990514
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio AC (U_c )	31,2 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	104,3 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	39 kV
Tensión de servicio AC (U_c )	31,2 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	43,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	41,3 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	113,2 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	96,1 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	104,3 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	115,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	132,5 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	79,8 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	82,6 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	86,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	89,4 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	120 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	210 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	198 kV
Altura (h)	340 mm
Vía de fuga (mín.)	1325 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990514 was added to Notepad.

Go to Notepad

Product 990514 was added to the cart.

Go to Web-Shop

Part No. 990515 SBKW 42/DH-I

GTIN 4013364538092, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 42/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 42 kV AC
Tensión de servicio: 33,6 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 112,4 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 42/DH-I
art. no.: 990515
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio AC (U_c )	33,6 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	112,4 kV
Altura (h)	384 mm
Vía de fuga (mín.)	1513 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	42 kV
Tensión de servicio AC (U_c )	33,6 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	46,6 kV
Sobretensión temporal TOV a 10 seg (U_10s )	44,5 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	122,0 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	103,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	112,4 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	124,0 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	142,7 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	86,0 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	89,0 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	93,3 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	96,3 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	132 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	234 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	219 kV
Altura (h)	384 mm
Vía de fuga (mín.)	1513 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990515 was added to Notepad.

Go to Notepad

Product 990515 was added to the cart.

Go to Web-Shop

Part No. 990516 SBKW 45/DH-I

GTIN 4013364538108, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 45/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 45 kV AC
Tensión de servicio: 36 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 120 kV
Altura: 384 mm

Producto DEHN
Tipo: SBKW 45/DH-I
art. no.: 990516
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio AC (U_c )	36,0 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	120,0 kV
Altura (h)	384 mm
Vía de fuga (mín.)	1513 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	45 kV
Tensión de servicio AC (U_c )	36,0 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	50,0 kV
Sobretensión temporal TOV a 10 seg (U_10s )	47,7 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	130,2 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	110,5 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	120,0 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	132,4 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	152,4 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	91,8 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	95,0 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	99,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	102,8 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	132 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	234 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	219 kV
Altura (h)	384 mm
Vía de fuga (mín.)	1513 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990516 was added to Notepad.

Go to Notepad

Product 990516 was added to the cart.

Go to Web-Shop

Part No. 990517 SBKW 48/DH-I

GTIN 4013364538115, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 48/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 48 kV AC
Tensión de servicio: 38,4 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 128,4 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 48/DH-I
art. no.: 990517
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio AC (U_c )	38,4 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	128,4 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	48 kV
Tensión de servicio AC (U_c )	38,4 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	53,3 kV
Sobretensión temporal TOV a 10 seg (U_10s )	50,9 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	139,3 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	118,3 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	128,4 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	141,6 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	163,1 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	98,2 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	101,7 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	106,6 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	110,0 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	144 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	259 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990517 was added to Notepad.

Go to Notepad

Product 990517 was added to the cart.

Go to Web-Shop

Part No. 990518 SBKW 51/DH-I

GTIN 4013364538139, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 51/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 51 kV AC
Tensión de servicio: 41 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 137 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 51/DH-I
art. no.: 990518
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio AC (U_c )	41 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	137 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	51 kV
Tensión de servicio AC (U_c )	41 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	57 kV
Sobretensión temporal TOV a 10 seg (U_10s )	54 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	148 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	126 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	137 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	151 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	173 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	104 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	108 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	113 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	117 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	144 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	259 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990518 was added to Notepad.

Go to Notepad

Product 990518 was added to the cart.

Go to Web-Shop

Part No. 990519 SBKW 54/DH-I

GTIN 4013364538160, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 54/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 54 kV AC
Tensión de servicio: 43 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 145 kV
Altura: 428 mm

Producto DEHN
Tipo: SBKW 54/DH-I
art. no.: 990519
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	54 kV
Tensión de servicio AC (U_c )	43 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	145 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	54 kV
Tensión de servicio AC (U_c )	43 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	60 kV
Sobretensión temporal TOV a 10 seg (U_10s )	57 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	157 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	133 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	145 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	159 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	184 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	111 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	114 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	120 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	124 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	144 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	259 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	240 kV
Altura (h)	428 mm
Vía de fuga (mín.)	1700 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990519 was added to Notepad.

Go to Notepad

Product 990519 was added to the cart.

Go to Web-Shop

Part No. 990521 SBKW 60/DH-I

GTIN 4013364538184, Customs tariff No. (EU): 85354000, Gross weight: 6.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de media tensión SBKW 60/DH-I
Descargador de media tensión con pantalla
para proteger transformadores,
instalaciones de conmutación y líneas de transmisión
contra sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: Media tensión altura DH
Tensión de dimensionamiento: 60 kV AC
Tensión de servicio: 48 kV AC
Corriente de cortocircuito nominal: 63 kA
Tensión residual a 10 kA (8/20 µs): 160 kV
Altura: 470 mm

Producto DEHN
Tipo: SBKW 60/DH-I
art. no.: 990521
o equivalente

Technical data

Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Tipo de descargador	Media tensión en altura DH
Tensión de dimensionamiento AC (U_r )	60 kV
Tensión de servicio AC (U_c )	48 kV
Corriente de cortocircuito nominal (I_sc )	63 kA
Tensión residual a 10 kA (8/20 µs) (U_pl )	160 kV
Altura (h)	470 mm
Vía de fuga (mín.)	1886 mm

Normas de ensayo	IEC 60099-4
Corriente de choque de rayo nominal (8/20 µs) (I_n )	10 kA
Corriente de choque de rayo de alta intensidad (4/10 µs) (I_h )	100 kA
Tipo de descargador	Media tensión en altura DH
Clase de descarga de conductor (LDC)	1
Tensión de dimensionamiento AC (U_r )	60 kV
Tensión de servicio AC (U_c )	48 kV
Capacidad nominal de descarga de carga repetitiva (Q_rs )	0,4 C
Capacidad nominal de descarga de carga térmica (Q_th )	1,1 C
Capacidad nominal de absorción de energía térmica (W_th )	3 kJ / kV_Ur
Corriente de cortocircuito nominal (I_sc )	63 kA
Sobretensión temporal TOV a 1 seg (U_1s )	67 kV
Sobretensión temporal TOV a 10 seg (U_10s )	64 kV
Tensión residual a 10 kA (1/2 µs) (U_pl )	174 kV
Tensión residual a 5 kA (8/20 µs) (U_pl )	147 kV
Tensión residual a 10 kA (8/20 µs) (U_pl )	160 kV
Tensión residual a 20 kA (8/20 µs) (U_pl )	176 kV
Tensión residual a 40 kA (8/20 µs) (U_pl )	203 kV
Tensión residual a 500 A (30/70 µs) (U_ps )	122 kV
Tensión residual a 1000 A (30/70 µs) (U_ps )	127 kV
Tensión residual a 2000 A (30/70 µs) (U_ps )	133 kV
Tensión residual a 3000 A (30/70 µs) (U_ps )	137 kV
Aislamiento exterior / Tensión alterna soportable nominal (en condiciones de humedad) (U_PFWL )	156 kV
Aislamiento exterior / Tensión de rayo soportable (U_LIWL )	282 kV
Aislamiento exterior / tensión nominal de conmutación en reposo (con lluvia) (U_SIWL )	259 kV
Altura (h)	470 mm
Vía de fuga (mín.)	1886 mm
Resistencia a la torsión	100 Nm
Máxima carga dinámica prolongada (SLL)	350 Nm
Carga de corta duración definida (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C a +60 °C
Frecuencia de la red (f_N )	48-62 Hz
Material del envolvente	Carcasa de silicona
Color	gris, RAL 7040
Armaduras	Aleación Al, colada
Conexiones	Bornas, tornillos, tuercas de acero inoxidable

Product 990521 was added to Notepad.

Go to Notepad

Product 990521 was added to the cart.

Go to Web-Shop

SBKW

SBKW ... DH-I-0

Part No. 990401 SBKW 3/DH-I-0

Product 990401 was added to Notepad.

Product 990401 was added to the cart.

Part No. 990402 SBKW 6/DH-I-0

Product 990402 was added to Notepad.

Product 990402 was added to the cart.

Part No. 990403 SBKW 9/DH-I-0

Product 990403 was added to Notepad.

Product 990403 was added to the cart.

Part No. 990404 SBKW 12/DH-I-0

Product 990404 was added to Notepad.

Product 990404 was added to the cart.

Part No. 990405 SBKW 15/DH-I-0

Product 990405 was added to Notepad.

Product 990405 was added to the cart.

Part No. 990406 SBKW 18/DH-I-0

Product 990406 was added to Notepad.

Product 990406 was added to the cart.

Part No. 990407 SBKW 21/DH-I-0

Product 990407 was added to Notepad.

Product 990407 was added to the cart.

Part No. 990408 SBKW 24/DH-I-0

Product 990408 was added to Notepad.

Product 990408 was added to the cart.

Part No. 990409 SBKW 27/DH-I-0

Product 990409 was added to Notepad.

Product 990409 was added to the cart.

Part No. 990410 SBKW 30/DH-I-0

Product 990410 was added to Notepad.

Product 990410 was added to the cart.

Part No. 990412 SBKW 33/DH-I-0

Product 990412 was added to Notepad.

Product 990412 was added to the cart.

Part No. 990413 SBKW 36/DH-I-0

Product 990413 was added to Notepad.

Product 990413 was added to the cart.

Part No. 990414 SBKW 39/DH-I-0

Product 990414 was added to Notepad.

Product 990414 was added to the cart.

Part No. 990415 SBKW 42/DH-I-0

Product 990415 was added to Notepad.

Product 990415 was added to the cart.

Part No. 990416 SBKW 45/DH-I-0

Product 990416 was added to Notepad.

Product 990416 was added to the cart.

Part No. 990417 SBKW 48/DH-I-0

Product 990417 was added to Notepad.

Product 990417 was added to the cart.

Part No. 990418 SBKW 51/DH-I-0

Product 990418 was added to Notepad.

Product 990418 was added to the cart.

Part No. 990419 SBKW 54/DH-I-0

Product 990419 was added to Notepad.

Product 990419 was added to the cart.

Part No. 990421 SBKW 60/DH-I-0

Product 990421 was added to Notepad.

Product 990421 was added to the cart.

SBKW ... DH-I

Part No. 990501 SBKW 3/DH-I

Product 990501 was added to Notepad.

Product 990501 was added to the cart.

Part No. 990502 SBKW 6/DH-I

Product 990502 was added to Notepad.

Product 990502 was added to the cart.

Part No. 990503 SBKW 9/DH-I

Product 990503 was added to Notepad.

Product 990503 was added to the cart.

Part No. 990504 SBKW 12/DH-I

Product 990504 was added to Notepad.

Product 990504 was added to the cart.

Part No. 990505 SBKW 15/DH-I

Product 990505 was added to Notepad.

Product 990505 was added to the cart.

Part No. 990506 SBKW 18/DH-I

Product 990506 was added to Notepad.

Product 990506 was added to the cart.

Part No. 990507 SBKW 21/DH-I

Product 990507 was added to Notepad.
