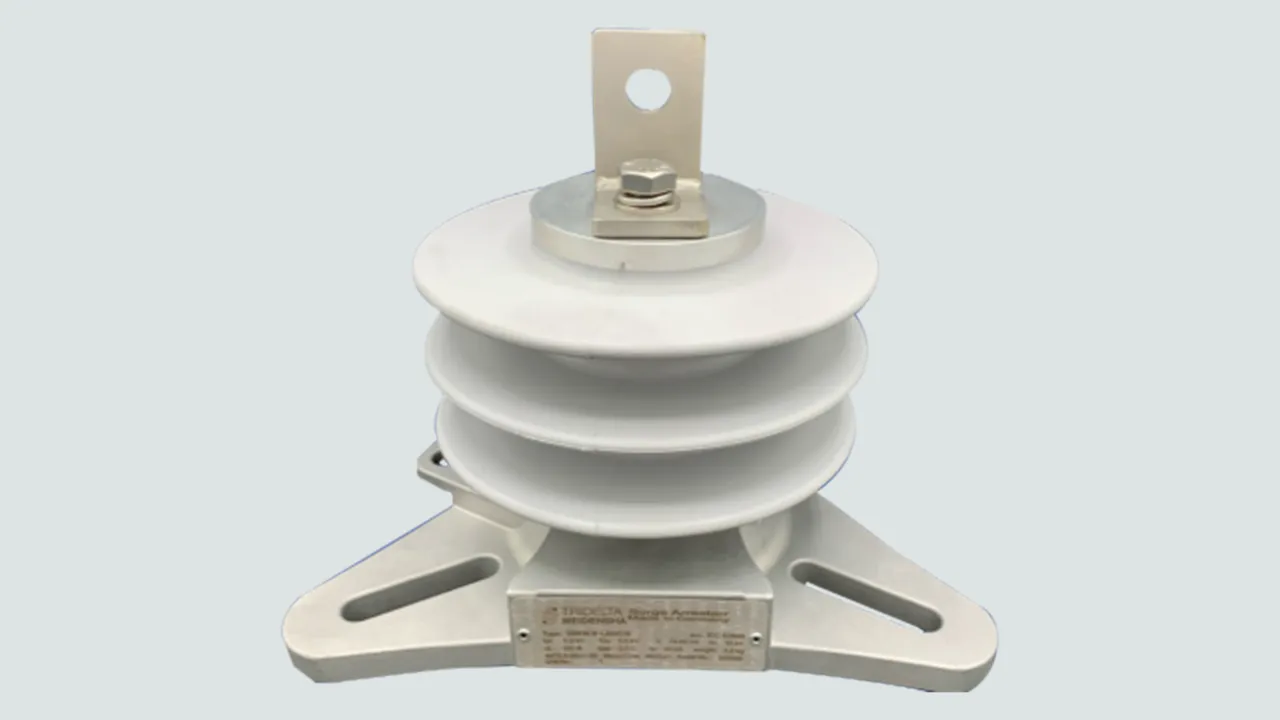

SBKW-B

  • Descargador de óxido metálico para sistemas de tensión continua hasta 4,5 kV
  • Tipo de descargador DC-B
  • Corriente nominal de descarga 10 kA (8/20 µs)
  • Resistencia a alta corriente 100 kA (4/10 µs)
  • Para aplicaciones de interior y exterior
  • Propiedades óptimas en condiciones de suciedad
  • Propiedades óptimas contra vibraciones mecánicas
  • Comportamiento a prueba de rotura en caso de sobrecargas

SBKW-B

6 Products

Part No. 990701 SBKW-B 1,0/DC-B

GTIN 4013364538214, Customs tariff No. (EU): 85354000, Gross weight: 2.93 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones SBKW-B 1,0/DC-B
Descargador de sobretensiones
Para proteger sistemas de tensión continua y
estaciones rectificadoras contra las sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: DC-B
Tensión de dimensionamiento: 1 kV DC
Tensión de servicio: 1 kV DC
Tensión residual a 10 kA (8/20 µs): 2,6 kV
Altura: 115 mm

Producto DEHN
Tipo: SBKW-B 1,0/DC-B
art. no.: 990701
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador DC-B
Máx. tensión permisible de servicio DC (Ur ) 1,0 kV
Tensión permanente DC (UC ) 1,0 kV
Tensión residual a 10 kA (8/20 µs) (Upl ) 2,6 kV
Altura (h) 115 mm
Vía de fuga (mín.) 320 mm

Product 990701 was added to Notepad.

Go to Notepad

Product 990701 was added to the cart.

Go to Web-Shop

Part No. 990702 SBKW-B 1,5/DC-B

GTIN 4013364538221, Customs tariff No. (EU): 85354000, Gross weight: 2.99 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones SBKW-B 2,0/DC-B
Descargador de sobretensiones
Para proteger sistemas de tensión continua y
estaciones rectificadoras contra las sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: DC-B
Tensión de dimensionamiento: 1,5 kV DC
Tensión de servicio: 1,5 kV DC
Tensión residual a 10 kA (8/20 µs): 3,7 kV
Altura: 115 mm

Producto DEHN
Tipo: SBKW-B 1,5/DC-B
art. no.: 990702
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador DC-B
Máx. tensión permisible de servicio DC (Ur ) 1,5 kV
Tensión permanente DC (UC ) 1,5 kV
Tensión residual a 10 kA (8/20 µs) (Upl ) 3,7 kV
Altura (h) 115 mm
Vía de fuga (mín.) 320 mm

Product 990702 was added to Notepad.

Go to Notepad

Product 990702 was added to the cart.

Go to Web-Shop

Part No. 990703 SBKW-B 2,0/DC-B

GTIN 4013364538238, Customs tariff No. (EU): 85354000, Gross weight: 3.04 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones SBKW-B 2,0/DC-B
Descargador de sobretensiones
Para proteger sistemas de tensión continua y
estaciones rectificadoras contra las sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: DC-B
Tensión de dimensionamiento: 2 kV DC
Tensión de servicio: 2 kV DC
Tensión residual a 10 kA (8/20 µs): 5 kV
Altura: 115 mm

Producto DEHN
Tipo: SBKW-B 2,0/DC-B
art. no.: 990703
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador DC-B
Máx. tensión permisible de servicio DC (Ur ) 2,0 kV
Tensión permanente DC (UC ) 2,0 kV
Tensión residual a 10 kA (8/20 µs) (Upl ) 5,0 kV
Altura (h) 115 mm
Vía de fuga (mín.) 320 mm

Product 990703 was added to Notepad.

Go to Notepad

Product 990703 was added to the cart.

Go to Web-Shop

Part No. 990704 SBKW-B 3,0/DC-B

GTIN 4013364538252, Customs tariff No. (EU): 85354000, Gross weight: 3.12 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones SBKW-B 3,0/DC-B
Descargador de sobretensiones
Para proteger sistemas de tensión continua y
estaciones rectificadoras contra las sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: DC-B
Tensión de dimensionamiento: 3 kV DC
Tensión de servicio: 3 kV DC
Tensión residual a 10 kA (8/20 µs): 7,3 kV
Altura: 115 mm

Producto DEHN
Tipo: SBKW-B 3,0/DC-B
art. no.: 990704
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador DC-B
Máx. tensión permisible de servicio DC (Ur ) 3,0 kV
Tensión permanente DC (UC ) 3,0 kV
Tensión residual a 10 kA (8/20 µs) (Upl ) 7,3 kV
Altura (h) 115 mm
Vía de fuga (mín.) 320 mm

Product 990704 was added to Notepad.

Go to Notepad

Product 990704 was added to the cart.

Go to Web-Shop

Part No. 990705 SBKW-B4,0/DC-B

GTIN 4013364538269, Customs tariff No. (EU): 85354000, Gross weight: 2.80 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones SBKW-B 4,0/DC-B
Descargador de sobretensiones
Para proteger sistemas de tensión continua y
estaciones rectificadoras contra las sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: DC-B
Tensión de dimensionamiento: 4 kV DC
Tensión de servicio: 4 kV DC
Tensión residual a 10 kA (8/20 µs): 10 kV
Altura: 115 mm

Producto DEHN
Tipo: SBKW-B4,0/DC-B
art. no.: 990705
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador DC-B
Máx. tensión permisible de servicio DC (Ur ) 4,0 kV
Tensión permanente DC (UC ) 4,0 kV
Tensión residual a 10 kA (8/20 µs) (Upl ) 10,0 kV
Altura (h) 115 mm
Vía de fuga (mín.) 320 mm

Product 990705 was added to Notepad.

Go to Notepad

Product 990705 was added to the cart.

Go to Web-Shop

Part No. 990706 SBKW-B4,5/DC-B

GTIN 4013364538276, Customs tariff No. (EU): 85354000, Gross weight: 3.25 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador de sobretensiones SBKW-B 4,5/DC-B
Descargador de sobretensiones
Para proteger sistemas de tensión continua y
estaciones rectificadoras contra las sobretensiones atmosféricas
y de conmutación
según IEC 60099-4 / EN 60099-4
Carcasa de silicona reticulada a altas temperaturas, hidrófoba
Tejido de fibra de vidrio ligado con resina epoxi
Máxima resistencia a la flexión
Comportamiento a prueba de rotura en caso de sobrecargas
Corriente nominal de descarga (8/20 µs): 10 kA
Tipo de descargador: DC-B
Tensión de dimensionamiento: 4,5 kV DC
Tensión de servicio: 4,5 kV DC
Tensión residual a 10 kA (8/20 µs): 11,3 kV
Altura: 115 mm

Producto DEHN
Tipo: SBKW-B4,5/DC-B
art. no.: 990706
o equivalente



Technical data

Corriente de choque de rayo nominal (8/20 µs) (In ) 10 kA
Tipo de descargador DC-B
Máx. tensión permisible de servicio DC (Ur ) 4,5 kV
Tensión permanente DC (UC ) 4,5 kV
Tensión residual a 10 kA (8/20 µs) (Upl ) 11,3 kV
Altura (h) 115 mm
Vía de fuga (mín.) 320 mm
