Part No. 953201 DR M 2P 30

GTIN 4013364109674, Customs tariff No. (EU): 85363030, Gross weight: 90.60 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 30
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 30 V ac/dc
Corriente total de descarga: 2 kA
Nivel de protección L/N: < 0,18 kV
Fusible previo: 25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 30
art. no.: 953201
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	30 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	30 V
Corriente nominal de descarga (8/20 µs) (I_n )	1 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	2 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Fusible previo máx.	25 A gG o B 25 A
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	24 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	30 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	30 V
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	1 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	2 kA
Choque combinado (U_OC )	2 kV
Choque combinado [L+N-PE] (U_OC_total )	4 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	25 A gG o B 25 A
Capacidad de soportar corriente de cortocircuito con fusible máximo 25 A gG (I_SCCR )	6 kA_eff
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm² rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Product 953201 was added to Notepad.

Go to Notepad

Product 953201 was added to the cart.

Go to Web-Shop

Part No. 953202 DR M 2P 60

GTIN 4013364109681, Customs tariff No. (EU): 85363030, Gross weight: 91.80 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 60
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 60 V ac/dc
Corriente total de descarga: 2 kA
Nivel de protección L/N: < 0,35 kV
Fusible previo: 25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 60
art. no.: 953202
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	60 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	1 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	2 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Fusible previo máx.	25 A gG o B 25 A
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	48 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	60 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	60 V
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	1 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	2 kA
Choque combinado (U_OC )	2 kV
Choque combinado [L+N-PE] (U_OC_total )	4 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	25 A gG o B 25 A
Capacidad de soportar corriente de cortocircuito con fusible máximo 25 A gG (I_SCCR )	6 kA_eff
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Product 953202 was added to Notepad.

Go to Notepad

Product 953202 was added to the cart.

Go to Web-Shop

Part No. 953203 DR M 2P 75

GTIN 4013364109698, Customs tariff No. (EU): 85363030, Gross weight: 89.80 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 75
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 75 V ac/dc
Corriente total de descarga: 4 kA
Nivel de protección L/N: < 0,4 kV
Fusible previo: 25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 75
art. no.: 953203
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	75 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	75 V
Corriente nominal de descarga (8/20 µs) (I_n )	2 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	4 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Fusible previo máx.	25 A gG o B 25 A
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	60 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	75 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	75 V
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	2 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	4 kA
Choque combinado (U_OC )	4 kV
Choque combinado [L+N-PE] (U_OC_total )	8 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	25 A gG o B 25 A
Capacidad de soportar corriente de cortocircuito con fusible máximo 25 A gG (I_SCCR )	6 kA_eff
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Product 953203 was added to Notepad.

Go to Notepad

Product 953203 was added to the cart.

Go to Web-Shop

Part No. 953204 DR M 2P 150

GTIN 4013364109704, Customs tariff No. (EU): 85363030, Gross weight: 90.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 150
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 150 V ac/dc
Corriente total de descarga: 4 kA
Nivel de protección L/N: < 0,64 kV
Fusible previo: 25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 150
art. no.: 953204
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	150 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	150 V
Corriente nominal de descarga (8/20 µs) (I_n )	2 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	4 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Fusible previo máx.	25 A gG o B 25 A
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	120 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	150 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	150 V
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	2 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	4 kA
Choque combinado (U_OC )	4 kV
Choque combinado [L+N-PE] (U_OC_total )	8 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	25 A gG o B 25 A
Capacidad de soportar corriente de cortocircuito con fusible máximo 25 A gG (I_SCCR )	6 kA_eff
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Product 953204 was added to Notepad.

Go to Notepad

Product 953204 was added to the cart.

Go to Web-Shop

Part No. 953200 DR M 2P 255

GTIN 4013364108301, Customs tariff No. (EU): 85363030, Gross weight: 91.70 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 255
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 255 V ac/dc
Corriente total de descarga: 5 kA
Nivel de protección L/N: < 1,25 kV
Fusible previo: 25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 255
art. no.: 953200
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	255 V
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previo máx.	25 A gG o B 25 A
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	230 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	255 V
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	25 A gG o B 25 A
Capacidad de soportar corriente de cortocircuito con fusible máximo 25 A gG (I_SCCR )	6 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión TOV [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión TOV [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm²rígido / flexible
Sección de conexión (max.)	4 mm² rígido / 2,5 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc

Product 953200 was added to Notepad.

Go to Notepad

Product 953200 was added to the cart.

Go to Web-Shop

Part No. 953206 DR M 2P 30 FM

GTIN 4013364109711, Customs tariff No. (EU): 85363030, Gross weight: 94.50 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 30 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Con contacto de señalización a distancia
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 30 V ac/dc
Corriente total de descarga: 2 kA
Nivel de protección L/N: < 0,18 kV
Fusible previo: 25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 30 FM
art. no.: 953206
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	30 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	30 V
Corriente nominal de descarga (8/20 µs) (I_n )	1 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	2 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Fusible previo máx.	25 A gG o B 25 A
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Contactos FM/Forma de los contactos	conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	24 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	30 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	30 V
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	1 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	2 kA
Choque combinado (U_OC )	2 kV
Choque combinado [L+N-PE] (U_OC_total )	4 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	25 A gG o B 25 A
Capacidad de soportar corriente de cortocircuito con fusible máximo 25 A gG (I_SCCR )	6 kA_eff
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm² rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Contactos FM/Forma de los contactos	conmutado
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Product 953206 was added to Notepad.

Go to Notepad

Product 953206 was added to the cart.

Go to Web-Shop

Part No. 953207 DR M 2P 60 FM

GTIN 4013364109728, Customs tariff No. (EU): 85363030, Gross weight: 95.40 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 60 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Con contacto de señalización a distancia
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 60 V ac/dc
Corriente total de descarga: 2 kA
Nivel de protección L/N: < 0,35 kV
Fusible previo: 25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 60 FM
art. no.: 953207
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	60 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	60 V
Corriente nominal de descarga (8/20 µs) (I_n )	1 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	2 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Fusible previo máx.	25 A gG o B 25 A
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Contactos FM/Forma de los contactos	conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	48 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	60 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	60 V
Corriente nominal de carga AC / DC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	1 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	2 kA
Choque combinado (U_OC )	2 kV
Choque combinado [L+N-PE] (U_OC_total )	4 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	25 A gG o B 25 A
Capacidad de soportar corriente de cortocircuito con fusible máximo 25 A gG (I_SCCR )	6 kA_eff
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Contactos FM/Forma de los contactos	conmutado
Potencia de conmutación AC	250 V / 0.5 A
Potencia de conmutación DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Product 953207 was added to Notepad.

Go to Notepad

Product 953207 was added to the cart.

Go to Web-Shop

Part No. 953208 DR M 2P 75 FM

GTIN 4013364109735, Customs tariff No. (EU): 85363030, Gross weight: 93.70 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 75 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Con contacto de señalización a distancia
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 75 V ac/dc
Corriente total de descarga: 4 kA
Nivel de protección L/N: < 0,4 kV
Fusible previo: 25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line
Indicación de fallo

Producto DEHN
Tipo: DR M 2P 75 FM
art. no.: 953208
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	75 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	75 V
Corriente nominal de descarga (8/20 µs) (I_n )	2 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	4 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Fusible previo máx.	25 A gG o B 25 A
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Contactos FM/Forma de los contactos	conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	60 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	75 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	75 V
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	2 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	4 kA
Choque combinado (U_OC )	4 kV
Choque combinado [L+N-PE] (U_OC_total )	8 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	25 A gG o B 25 A
Capacidad de soportar corriente de cortocircuito con fusible máximo 25 A gG (I_SCCR )	6 kA_eff
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Contactos FM/Forma de los contactos	conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Product 953208 was added to Notepad.

Go to Notepad

Product 953208 was added to the cart.

Go to Web-Shop

Part No. 953209 DR M 2P 150 FM

GTIN 4013364109742, Customs tariff No. (EU): 85363030, Gross weight: 93.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 150 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Con contacto de señalización a distancia
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 150 V ac/dc
Corriente total de descarga: 4 kA
Nivel de protección L/N: < 0,64 kV
Fusible previo: 25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 150 FM
art. no.: 953209
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	150 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	150 V
Corriente nominal de descarga (8/20 µs) (I_n )	2 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	4 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Fusible previo máx.	25 A gG o B 25 A
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Contactos FM/Forma de los contactos	conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	120 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	150 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	150 V
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	2 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	4 kA
Choque combinado (U_OC )	4 kV
Choque combinado [L+N-PE] (U_OC_total )	8 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	25 A gG o B 25 A
Capacidad de soportar corriente de cortocircuito con fusible máximo 25 A gG (I_SCCR )	6 kA_eff
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Contactos FM/Forma de los contactos	conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Product 953209 was added to Notepad.

Go to Notepad

Product 953209 was added to the cart.

Go to Web-Shop

Part No. 953205 DR M 2P 255 FM

GTIN 4013364108318, Customs tariff No. (EU): 85363030, Gross weight: 98.88 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

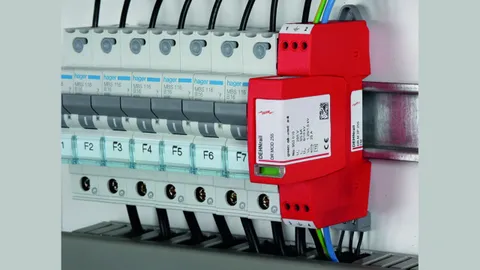

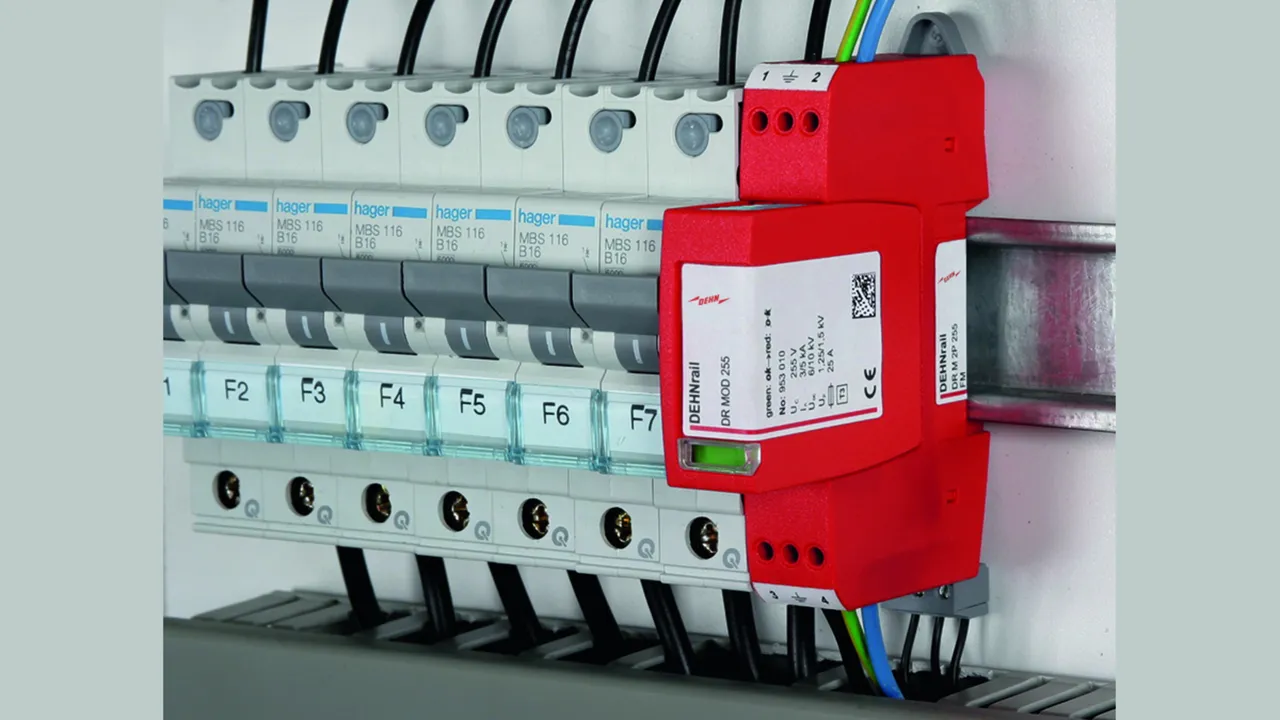

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 255 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Con contacto de señalización a distancia
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 255 V ac/dc
Corriente total de descarga: 5 kA
Nivel de protección L/N: < 1,25 kV
Fusible previo: 25 A gG o B 25 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 255 FM
art. no.: 953205
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	255 V
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previo máx.	25 A gG o B 25 A
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Contactos FM/Forma de los contactos	conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	230 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	255 V
Intensidad nominal AC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	25 A gG o B 25 A
Capacidad de soportar corriente de cortocircuito con fusible máximo 25 A gG (I_SCCR )	6 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión TOV [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión TOV [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL, CSA, ATEX, IECEx
Certificaciones ATEX	TÜV 22 ATEX 8930 X: II 3 G Ex ec IIC T4 Gc
Certificaciones IECEx	IECEx TUR 22.0080X: Ex ec IIC T4 Gc
Contactos FM/Forma de los contactos	conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Product 953205 was added to Notepad.

Go to Notepad

Product 953205 was added to the cart.

Go to Web-Shop

Part No. 953228 DR M 2P 255 SN1802

GTIN 4013364158986, Customs tariff No. (EU): 85363030, Gross weight: 89.70 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 255 SN1802
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 255 V ac/dc
Corriente total de descarga: 5 kA
Nivel de protección L/N: < 1,25 kV
Fusible previo: 32 A gG o B 32 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 255 SN1802
art. no.: 953228
o equivalente

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	255 V
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previo máx.	32 A gG o B 32 A
Módulo de protección disponible bajo consulta.

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	230 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	255 V
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	32 A gG o B 32 A
Resistencia a cortocircuitos con fusible previo max. 32 A gG (I_SCCR )	6 kAeff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión TOV [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión TOV [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Módulo de protección disponible bajo consulta.

Product 953228 was added to Notepad.

Go to Notepad

Product 953228 was added to the cart.

Go to Web-Shop

Part No. 953229 DR M 2P 255 SN1803FM

GTIN 4013364158993, Customs tariff No. (EU): 85363030, Gross weight: 93.40 g, PU: 1.00 unidad(es)

Images

Additional information

CAD files

Descargador de sobretensiones de 2 polos
DEHNrail M 2P 255 SN1803 FM
Descargador de sobretensiones de 2 polos, modular, enchufable
para la protección de equipos terminales de la electrónica industrial
Ancho 1 mód., indicación de fallo
Con contacto de señalización a distancia
Descargador Tipo 3 según la EN 61643-11
Máx. tensión de servicio: 255 V ac/dc
Corriente total de descarga: 5 kA
Nivel de protección L/N: < 1,25 kV
Fusible previo: 32 A gG o B 32 A
Coordinación energética según la DIN EN 62305-4
Descargador de la familia de productos Red/Line

Producto DEHN
Tipo: DR M 2P 255 SN1803FM
art. no.: 953229
o equivalente

Certificates

Technical data

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	255 V
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Fusible previo máx.	32 A gG o B 32 A
Contactos FM/Forma de los contactos	conmutado
Módulo de protección disponible bajo consulta

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 3 / Clase III
Tensión nominal (U_N )	230 V (50 / 60 Hz)
Tensión máxima permanente AC (U_C )	255 V (50 / 60 Hz) V
Tensión máxima permanente DC (U_C )	255 V
Corriente nominal de descarga (8/20 µs) (I_n )	3 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	5 kA
Choque combinado (U_OC )	6 kV
Choque combinado [L+N-PE] (U_OC_total )	10 kV
Nivel de protección [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máx.	32 A gG o B 32 A
Resistencia a cortocircuitos con fusible previo max. 32 A gG (I_SCCR )	6 kA_eff
Tensión (TOV) [L-N] (U_T) – Características	335 V / 5 s – soportado
Tensión (TOV) [L-N] (U_T) – Características	440 V / 120 min. – fallo de seguridad
Tensión (TOV) [L/N-PE] (U_T) – Características	335 V / 120 min. – soportado
Tensión TOV [L/N-PE] (U_T) – Características	440 V / 5 s – soportado
Tensión TOV [L+N-PE] (U_T) – Características	1200 V + U_REF / 200 ms. – fallo de seguridad
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (min.)	0,5 mm²rígido / flexible
Sección de conexión (max.)	4 mm²rígido / 2,5 mm²flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	1 módulo(s), DIN 43880
Contactos FM/Forma de los contactos	conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Módulo de protección disponible bajo consulta

Product 953229 was added to Notepad.

Go to Notepad

Product 953229 was added to the cart.

Go to Web-Shop

DEHNrail modular

Details

DEHNrail M 2P ...

Part No. 953201 DR M 2P 30

You are not authorized to download 953200.stp

You are not authorized to download 953200.igs

You are not authorized to download 953200.jt

You are not authorized to download 953200.dwg

You are not authorized to download 953200m_E.dxf

You are not authorized to download DEHN.953201.wspak

You are not authorized to download 953201_eplan.zip

Product 953201 was added to Notepad.

Product 953201 was added to the cart.

Part No. 953202 DR M 2P 60

You are not authorized to download 953200.stp

You are not authorized to download 953200.igs

You are not authorized to download 953200.jt

You are not authorized to download 953200.dwg

You are not authorized to download 953200m_E.dxf

You are not authorized to download DEHN.953202.wspak

You are not authorized to download DEHN.953202.edz

Product 953202 was added to Notepad.

Product 953202 was added to the cart.

Part No. 953203 DR M 2P 75

You are not authorized to download 953200.stp

You are not authorized to download 953200.igs

You are not authorized to download 953200.jt

You are not authorized to download 953200.dwg

You are not authorized to download 953200m_E.dxf

You are not authorized to download DEHN.953203.wspak

You are not authorized to download DEHN.953203.edz

Product 953203 was added to Notepad.

Product 953203 was added to the cart.

Part No. 953204 DR M 2P 150

You are not authorized to download 953200.stp

You are not authorized to download 953200.igs

You are not authorized to download 953200.jt

You are not authorized to download 953200.dwg

You are not authorized to download 953200m_E.dxf

You are not authorized to download DEHN.953204.wspak

You are not authorized to download DEHN.953204.edz

Product 953204 was added to Notepad.

Product 953204 was added to the cart.

Part No. 953200 DR M 2P 255

You are not authorized to download 953200.stp

You are not authorized to download 953200.igs

You are not authorized to download 953200.jt

You are not authorized to download 953200.dwg

You are not authorized to download 953200m_E.dxf

You are not authorized to download DEHN.953200.wspak

You are not authorized to download 953200_eplan.zip

Product 953200 was added to Notepad.

Product 953200 was added to the cart.

DEHNrail M 2P ... FM

Part No. 953206 DR M 2P 30 FM

You are not authorized to download 953205.stp

You are not authorized to download 953205.igs

You are not authorized to download 953205.jt

You are not authorized to download 953205.dwg

You are not authorized to download 953205m_E.dxf

You are not authorized to download DEHN.953206.wspak

You are not authorized to download 953206_eplan.zip

Product 953206 was added to Notepad.

Product 953206 was added to the cart.

Part No. 953207 DR M 2P 60 FM

You are not authorized to download 953205.stp

You are not authorized to download 953205.igs

You are not authorized to download 953205.jt

You are not authorized to download 953205.dwg

You are not authorized to download 953205m_E.dxf

You are not authorized to download DEHN.953207.wspak

You are not authorized to download DEHN.953207.edz

Product 953207 was added to Notepad.

Product 953207 was added to the cart.

Part No. 953208 DR M 2P 75 FM

You are not authorized to download 953205.stp

You are not authorized to download 953205.igs

You are not authorized to download 953205.jt

You are not authorized to download 953205.dwg

You are not authorized to download 953205m_E.dxf
