Part No. 953201 DR M 2P 30

GTIN 4013364109674, Customs tariff No. (EU): 85363030, Gross weight: 90.60 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 30
Référence: 953201
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	24 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Product 953201 was added to Notepad.

Go to Notepad

Product 953201 was added to the cart.

Go to Web-Shop

Part No. 953202 DR M 2P 60

GTIN 4013364109681, Customs tariff No. (EU): 85363030, Gross weight: 91.80 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 60
Référence: 953202
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	48 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Product 953202 was added to Notepad.

Go to Notepad

Product 953202 was added to the cart.

Go to Web-Shop

Part No. 953203 DR M 2P 75

GTIN 4013364109698, Customs tariff No. (EU): 85363030, Gross weight: 89.80 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 75
Référence: 953203
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Product 953203 was added to Notepad.

Go to Notepad

Product 953203 was added to the cart.

Go to Web-Shop

Part No. 953204 DR M 2P 150

GTIN 4013364109704, Customs tariff No. (EU): 85363030, Gross weight: 90.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 150
Référence: 953204
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	120 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Product 953204 was added to Notepad.

Go to Notepad

Product 953204 was added to the cart.

Go to Web-Shop

Part No. 953200 DR M 2P 255

GTIN 4013364108301, Customs tariff No. (EU): 85363030, Gross weight: 91.70 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 255
Référence: 953200
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc

Product 953200 was added to Notepad.

Go to Notepad

Product 953200 was added to the cart.

Go to Web-Shop

Part No. 953206 DR M 2P 30 FM

GTIN 4013364109711, Customs tariff No. (EU): 85363030, Gross weight: 94.50 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 30 FM
Référence: 953206
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	24 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	30 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	30 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 180 / ≤ 630 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 953206 was added to Notepad.

Go to Notepad

Product 953206 was added to the cart.

Go to Web-Shop

Part No. 953207 DR M 2P 60 FM

GTIN 4013364109728, Customs tariff No. (EU): 85363030, Gross weight: 95.40 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 60 FM
Référence: 953207
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	48 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	60 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	60 V
Courant de charge nominal (a.c.) / (d.c.) (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	1 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	2 kA
Tension de choc combinée (U_OC )	2 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	4 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 350 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 953207 was added to Notepad.

Go to Notepad

Product 953207 was added to the cart.

Go to Web-Shop

Part No. 953208 DR M 2P 75 FM

GTIN 4013364109735, Customs tariff No. (EU): 85363030, Gross weight: 93.70 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 75 FM
Référence: 953208
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	60 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	75 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	75 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 400 / ≤ 730 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 953208 was added to Notepad.

Go to Notepad

Product 953208 was added to the cart.

Go to Web-Shop

Part No. 953209 DR M 2P 150 FM

GTIN 4013364109742, Customs tariff No. (EU): 85363030, Gross weight: 93.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 150 FM
Référence: 953209
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	120 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	150 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	150 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	2 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	4 kA
Tension de choc combinée (U_OC )	4 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	8 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 640 / ≤ 800 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 953209 was added to Notepad.

Go to Notepad

Product 953209 was added to the cart.

Go to Web-Shop

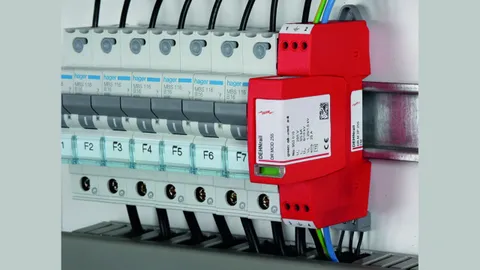

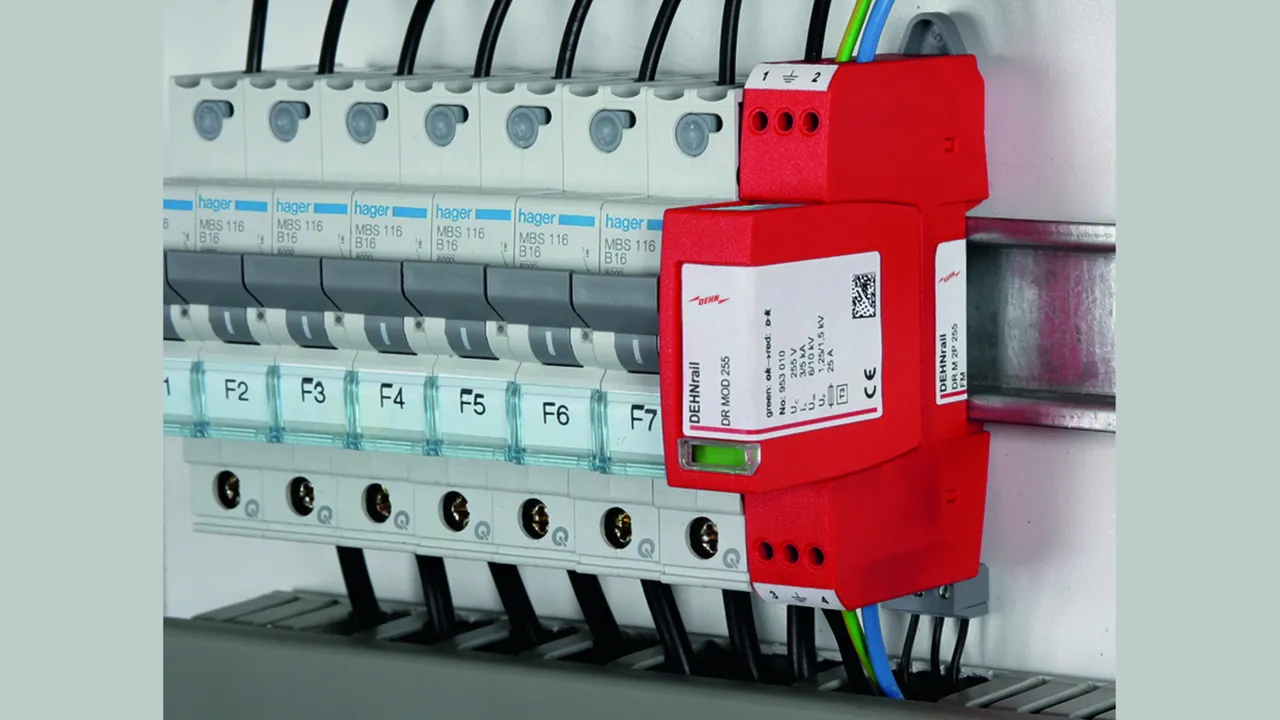

Part No. 953205 DR M 2P 255 FM

GTIN 4013364108318, Customs tariff No. (EU): 85363030, Gross weight: 98.88 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 255 FM
Référence: 953205
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	25 A gG ou B 25 A
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3/Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal AC (I_L )	25 A
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	25 A gG ou B 25 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 25 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Certifications	KEMA, VDE, UL, CSA, ATEX, IECEx
Certifications ATEX	TÜV 22 ATEX 8930 X : II 3 G Ex ec IIC T4 Gc
Certifications CEIEx	IECEx TUR 22.0080X : Ex ec IIC T4 Gc
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 953205 was added to Notepad.

Go to Notepad

Product 953205 was added to the cart.

Go to Web-Shop

Part No. 953228 DR M 2P 255 SN1802

GTIN 4013364158986, Customs tariff No. (EU): 85363030, Gross weight: 89.70 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 255 SN1802
Référence: 953228
ou équivalent

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	32 A gG ou 32 A
Module de protection sur demande

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	32 A gG ou 32 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 32 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Module de protection sur demande

Product 953228 was added to Notepad.

Go to Notepad

Product 953228 was added to the cart.

Go to Web-Shop

Part No. 953229 DR M 2P 255 SN1803FM

GTIN 4013364158993, Customs tariff No. (EU): 85363030, Gross weight: 93.40 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

produit : DEHN
Type: DR M 2P 255 SN1803FM
Référence: 953229
ou équivalent

Certificates

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protection max. contre les surintensités	32 A gG ou B 32 A
Contacts de télésignalisation/Type de contact	Inverseur
Module de protection sur demande

SPD selon NF EN 61643-11/... CEI 61643-11	Type 3 / Classe III
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50/60 Hz)
Tension d’utilisation permanente max DC (U_C )	255 V
Courant nominal de décharge (8/20 µs) (I_n )	3 kA
Courant de décharge total (8/20 µs) [L+N-PE] (I_total )	5 kA
Tension de choc combinée (U_OC )	6 kV
Tension de choc combiné [L+N+PE] (U_{OC total} )	10 kV
Niveau de protection [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Temps de réponse [L-N] (t_A )	≤ 25 ns
Temps de réponse [L/N-PE] (t_A )	≤ 100 ns
Protection max. contre les surintensités	32 A gG ou B 32 A
Tenue aux courts-circuits avec protection max. contre les surintensités avec 32 A gL/gG (I_SCCR )	6 kA_eff
Tenue aux courts-circuits avec protection max. contre les surintensités avec B 16 A (I_SCCR )	1 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	335 V/5 s – résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – défaillance sécurisée
Surtension temporaire [L/N-PE], caractéristique (U_T)	335 V/120 min. – résistance
Surtension temporaire [L/N-PE], caractéristique (U_T)	440 V/5 s – résistance
Surtension temporaire [L+N-PE], caractéristique (U_T)	1200 V + U_REF / 200 ms – défaillance sécurisée
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	0,5 mm² rigide/brins souples
Section de raccordement (max.)	4 mm²rigide/2,5 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 module, DIN 43880
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Module de protection sur demande

Product 953229 was added to Notepad.

Go to Notepad

Product 953229 was added to the cart.

Go to Web-Shop

DEHNrail

Details

DEHNrail M 2P ...

Part No. 953201 DR M 2P 30

You are not authorized to download 953200.stp

You are not authorized to download 953200.igs

You are not authorized to download 953200.jt

You are not authorized to download 953200.dwg

You are not authorized to download 953200m_E.dxf

You are not authorized to download DEHN.953201.wspak

You are not authorized to download 953201_eplan.zip

Product 953201 was added to Notepad.

Product 953201 was added to the cart.

Part No. 953202 DR M 2P 60

You are not authorized to download 953200.stp

You are not authorized to download 953200.igs

You are not authorized to download 953200.jt

You are not authorized to download 953200.dwg

You are not authorized to download 953200m_E.dxf

You are not authorized to download DEHN.953202.wspak

You are not authorized to download DEHN.953202.edz

Product 953202 was added to Notepad.

Product 953202 was added to the cart.

Part No. 953203 DR M 2P 75

You are not authorized to download 953200.stp

You are not authorized to download 953200.igs

You are not authorized to download 953200.jt

You are not authorized to download 953200.dwg

You are not authorized to download 953200m_E.dxf

You are not authorized to download DEHN.953203.wspak

You are not authorized to download DEHN.953203.edz

Product 953203 was added to Notepad.

Product 953203 was added to the cart.

Part No. 953204 DR M 2P 150

You are not authorized to download 953200.stp

You are not authorized to download 953200.igs

You are not authorized to download 953200.jt

You are not authorized to download 953200.dwg

You are not authorized to download 953200m_E.dxf

You are not authorized to download DEHN.953204.wspak

You are not authorized to download DEHN.953204.edz

Product 953204 was added to Notepad.

Product 953204 was added to the cart.

Part No. 953200 DR M 2P 255

You are not authorized to download 953200.stp

You are not authorized to download 953200.igs

You are not authorized to download 953200.jt

You are not authorized to download 953200.dwg

You are not authorized to download 953200m_E.dxf

You are not authorized to download DEHN.953200.wspak

You are not authorized to download 953200_eplan.zip

Product 953200 was added to Notepad.

Product 953200 was added to the cart.

DEHNrail M 2P ... FM

Part No. 953206 DR M 2P 30 FM

You are not authorized to download 953205.stp

You are not authorized to download 953205.igs

You are not authorized to download 953205.jt

You are not authorized to download 953205.dwg

You are not authorized to download 953205m_E.dxf

You are not authorized to download DEHN.953206.wspak

You are not authorized to download 953206_eplan.zip

Product 953206 was added to Notepad.

Product 953206 was added to the cart.

Part No. 953207 DR M 2P 60 FM

You are not authorized to download 953205.stp

You are not authorized to download 953205.igs

You are not authorized to download 953205.jt

You are not authorized to download 953205.dwg

You are not authorized to download 953205m_E.dxf

You are not authorized to download DEHN.953207.wspak

You are not authorized to download DEHN.953207.edz

Product 953207 was added to Notepad.

Product 953207 was added to the cart.

Part No. 953208 DR M 2P 75 FM

You are not authorized to download 953205.stp

You are not authorized to download 953205.igs

You are not authorized to download 953205.jt

You are not authorized to download 953205.dwg

You are not authorized to download 953205m_E.dxf
