VC 280 2

• Protezione da sovratensioni bipolare con dispositivo di controllo e di sezionamento
• Circuito completo di protezione da sovratensioni per apparecchi con alimentazione in corrente alternata
• Maggiore sicurezza contro le inversioni di collegamento, grazie al circuito di protezione a Y
• Contatto pulito di telesegnalamento (contatto in apertura) con possibilità di test per la segnalazione del guasto
• Da saldare sul circuito stampato

VC 280 2

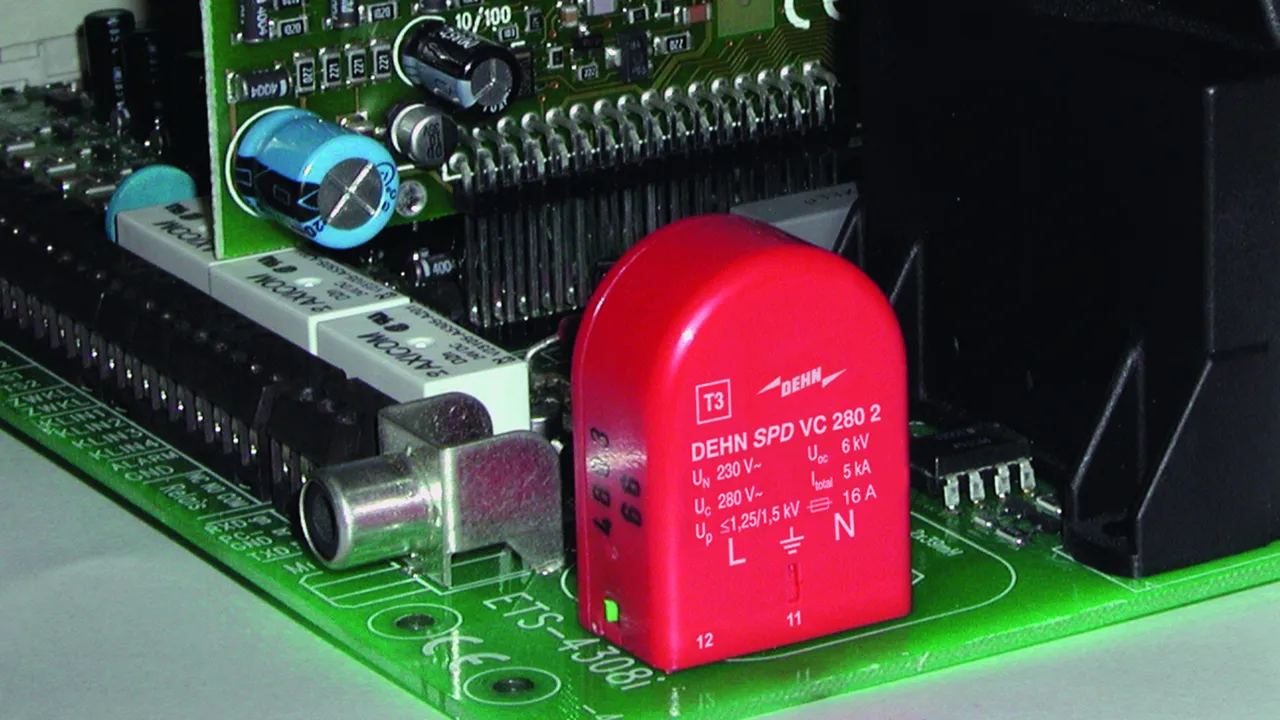

Modulo di rete per la protezione da sovratensioni con montaggio nell'apparecchio terminale da proteggere con contatto in apertura a scambio pulito.

1 Product

Part No. 900471 VC 280 2

GTIN 4013364067547, Customs tariff No. (EU): 85363010, Gross weight: 27.50 g, PU: 1.00 pz.

Images

Additional information

CAD files

Modulo di rete per la protezione da sovratensione VC 280 2
Modulo di rete per la protezione da sovratensioni con montaggio nell'apparecchio terminale da proteggere con contatto in apertura a scambio pulito
SPD Tipo 3 secondo EN 61643-11 / ... IEC 61643-11
Da saldare sul circuito stampato
Tensione massima continuativa: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di scarica complessiva (8/20 µs): 5 kA
Protezione max di sovraccorente in rete: B 16 A
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: VC 280 2
Art.: 900471
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protezione max di sovraccorente in rete	B 16 A
Indicazione di difetto	contatto di telesegnalamento (contatto in apertura)

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	280 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L+N-PE] (U_OC_total )	10 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione max di sovraccorente in rete	B 16 A
Tenuta al corto circuito con protezione da sovracorrente max. lato rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 – 120 min. – arresto sicuro
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – arresto sicuro
Indicazione di difetto	contatto di telesegnalamento (contatto in apertura)
Numero delle porte	1
Temperatura d'esercizio (U_T )	-25 °C ... +40 °C
Montaggio su	circuito stampato
Materiale involucro	termoplastica, colore rosso, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	32 x 24 x 15 mm
Contatto FM/ forma contatto	in apertura
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
