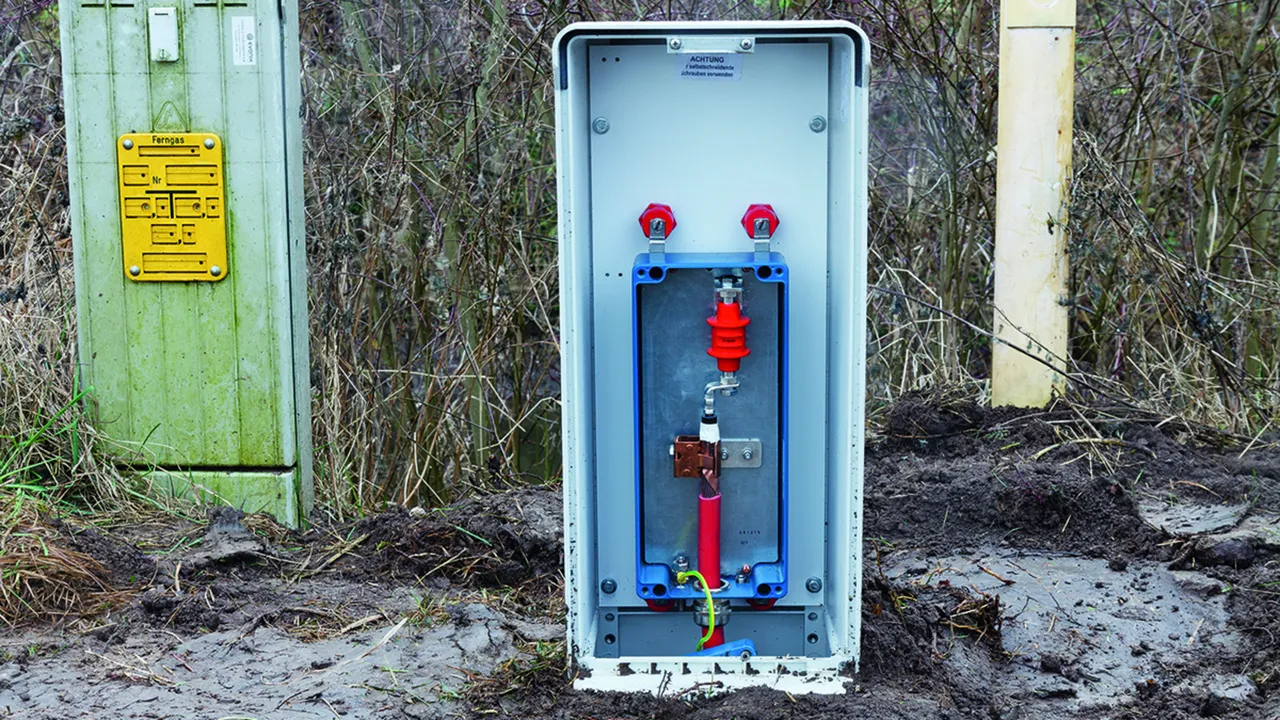

Coax-Connection Box EXFS

Per il ponticellamento di elementi isolanti posati sotto terra in tratti di tubo catodico anticorrosione delle pipeline
Per la protezione di elementi isolanti in zone con pericolo di esplosione
La connessione con il cavo coassiale provoca una caduta di tensione fino a tre volte inferiore sul cavo di connessione rispetto a quanto avvenga con i conduttori convenzionali. In base alla resistenza all’isolamento dell‘elemento isolante, la lunghezza del cavo di collegamento può arrivare fino a 5 m
La verifica e la sostituzione dello spinterometro integrato EXFS 100 vengono effettuate quindi al di fuori della zona Ex ossia in superficie (senza lavori complessi di scavo).
Esecuzione per l'equipotenzialità antifulmine secondo CEI EN 62305 nella zona Ex
Facile accesso allo spinterometro poiché non è necessario staccare i cavi e nemmeno rimuovere gli elementi isolanti durante la prova
La fornitura comprende gli accessori di fissaggio necessari

Coax-Connection Box con EXFS 100

Connessione coassiale di spinterometri di sezionamento con tensione d'innesco per l'equipotenzialità antifulmine secondo CEI EN 62305.

1 Product

Part No. 999990 NAK SN4631

GTIN 4013364153776, Customs tariff No. (EU): 85371098, Gross weight: 5.52 kg, PU: 1.00 pz.

Images

Additional information

Coax-Connection Box con EXFS 100
Coax-Connection Box con spinterometro di sezionamento integrato Ex EXFS 100 secondo IEC 62561-3:2011
(81/387/CDV) / EN 62561-3 per la connessione coassiale
Su pezzi e flange di siolamento.
Spinterometro di sezionamento Ex con marcatura Ex secondo
IEC / EN 60079: Gas II 2G Ex d IIC T6
IEC / EN 61241: Polveri II 2D Ex tD A21 IP67 T 80°C
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Classe tenuta corrente impulsiva di fulmine secondo CEI EN 62561-3: 2011
(81/387/CDV) / EN 50 164-3: H
Corrente impulsiva nominale di scarica (8/20 µs): 100 kA
Tensione di riferimento con l'innesco ad impulso: ≤ 1,25 kV
Tensione alternata di adescamento (50 Hz): <= 0,5 kV
Tenuta nominale alla tensione alternata di innesco (50 Hz): <= 250 V
Corrente di scarica di riferimento (50 Hz): 500 A / 0,2 sec. (Tu <= 45°C)
Grado di protezione: IP 67
Collegamento involucro: Vite M10x25 e grova.
Morsetto collegamento schermo

Fabbricato: DEHN
Tipo: NAK SN4631
Art.: 999990
o similare.

Certificates

Technical data

Spinterometro di secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 1,25 kV
Grado di protezione	IP 67 (resistente ai raggi UV)

Coax-Connection Box EXFS
Materiale involucro	alluminio
Dimensioni	160 x 360 x 91 mm
Grado di protezione	IP 67 (resistente ai raggi UV)
Introduzione del cavo / fissaggio del cavo	1 x M40
Vite di terra (per motivi di manutenzione)	M10 x 30 (acciaio inox)
Spinterometro di sezionamento EXFS 100 (inserito nella Coax-Connection Box EXFS)
Spinterometro di secondo EN 62561-3 / ... IEC 62561-3	sì
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Classe tenuta corrente impulsiva di fulmine secondo CEI EN 62561-3	H
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	100 kA
Tenuta nominale alla tensione alternata di innesco (50 / 60 Hz) (U_wAC )	250 V
Tensione di riferimento con l'innesco ad impulso (U_{r imp} )	≤ 1,25 kV
Tensione alternata di innesco (50 / 60 Hz) (U_aw )	≤ 0,5 kV
Corrente di scarica di riferimento (50 / 60 Hz) (I_max )	500 A / 0,2 sec.
Temperatura d'esercizio (T_U )	-20 °C ... +60 °C
Grado di protezione	IP 67 (resistente ai raggi UV)
Collegamento involucro	foro filettato M10, 2x M10x25 mm, 2x grova
Generale
Cavo consigliato, art. n. S06771 (non compreso nella fornitura)	N2XSY 01X35/16 6/10 kV RT
